Ten artykuł wyjaśni, gdzie dokładnie znajduje się czujnik wentylatora chłodnicy w samochodzie i dlaczego jego prawidłowe działanie jest kluczowe dla zdrowia silnika. Dowiesz się, jak rozpoznać objawy awarii i jak samodzielnie zdiagnozować problem, oszczędzając czas i pieniądze. Z mojego doświadczenia wiem, że zrozumienie tych podstawowych kwestii może uchronić Cię przed poważniejszymi usterkami i niepotrzebnymi kosztami.
Czujnik wentylatora chłodnicy gdzie go szukać i co zrobić, gdy wentylator szwankuje?
- Istnieją dwa główne typy: czujnik temperatury płynu chłodzącego (ECT) oraz włącznik termiczny wentylatora, różniące się zasadą działania i lokalizacją.
- Najczęstsze miejsca montażu to chłodnica, obudowa termostatu, głowica/blok silnika lub specjalne trójniki na wężach układu chłodzenia.
- Objawy awarii obejmują: wentylator nie włącza się (ryzyko przegrzania), wentylator pracuje bez przerwy (niedogrzanie silnika), błędne wskazania temperatury.
- Podstawową diagnostykę można przeprowadzić samodzielnie, sprawdzając wtyczki lub "zwierając" piny włącznika termicznego.
- Koszt nowego czujnika jest niski (30-150 zł), a jego wymiana często możliwa do wykonania w domowych warunkach.
Jeden problem, dwie nazwy: Czego tak naprawdę szukasz?
Kiedy mówimy o "czujniku wentylatora chłodnicy", często mamy na myśli dwie różne, choć powiązane ze sobą części. Warto zrozumieć tę różnicę, aby precyzyjniej zlokalizować problem i uniknąć niepotrzebnych poszukiwań. Pierwszym z nich jest czujnik temperatury płynu chłodzącego (ECT Engine Coolant Temperature sensor). To on dostarcza dane o temperaturze płynu do sterownika silnika (ECU), który na ich podstawie decyduje o wielu parametrach pracy, w tym o włączeniu wentylatora.
Drugim elementem jest włącznik/wyłącznik termiczny wentylatora chłodnicy (thermoswitch). Ten komponent jest bardziej autonomiczny i często spotykany w starszych modelach samochodów. Działa on jak prosty przełącznik po osiągnięciu określonej temperatury płynu chłodzącego, zamyka obwód i uruchamia wentylator, a po spadku temperatury go wyłącza. Użytkownicy często używają ogólnego pojęcia "czujnik wentylatora chłodnicy" dla obu tych części, co może prowadzić do pomyłek. Zrozumienie, którą z nich faktycznie szukamy, jest kluczowe dla prawidłowej lokalizacji i diagnostyki.
Gdzie szukać czujnika wentylatora chłodnicy? Typowe miejsca montażu
Lokalizacja czujnika wentylatora chłodnicy, czy to ECT, czy thermoswitch, jest w dużej mierze zależna od konkretnego modelu samochodu i konstrukcji silnika. Nie ma jednego uniwersalnego miejsca, ale na przestrzeni lat wykształciły się cztery najczęstsze obszary, w których można go znaleźć. Jako doświadczony mechanik mogę powiedzieć, że znajomość tych miejsc znacznie przyspiesza diagnostykę.
Metoda nr 1: Poszukiwania w samej chłodnicy (typowe dla starszych aut)
W wielu starszych samochodach, zwłaszcza tych z prostszymi układami elektrycznymi, włącznik termiczny wentylatora (thermoswitch) często znajduje się wkręcony bezpośrednio w dolnej lub bocznej części chłodnicy. Jest to logiczne, ponieważ mierzy on temperaturę płynu już po przejściu przez chłodnicę, czyli tuż przed jego powrotem do silnika. Rozpoznasz go po tym, że zazwyczaj ma 2-3 piny, do których podłączona jest wtyczka elektryczna, oraz metalową obudowę. Czasem jest wkręcony od spodu, więc trzeba zajrzeć pod samochód.

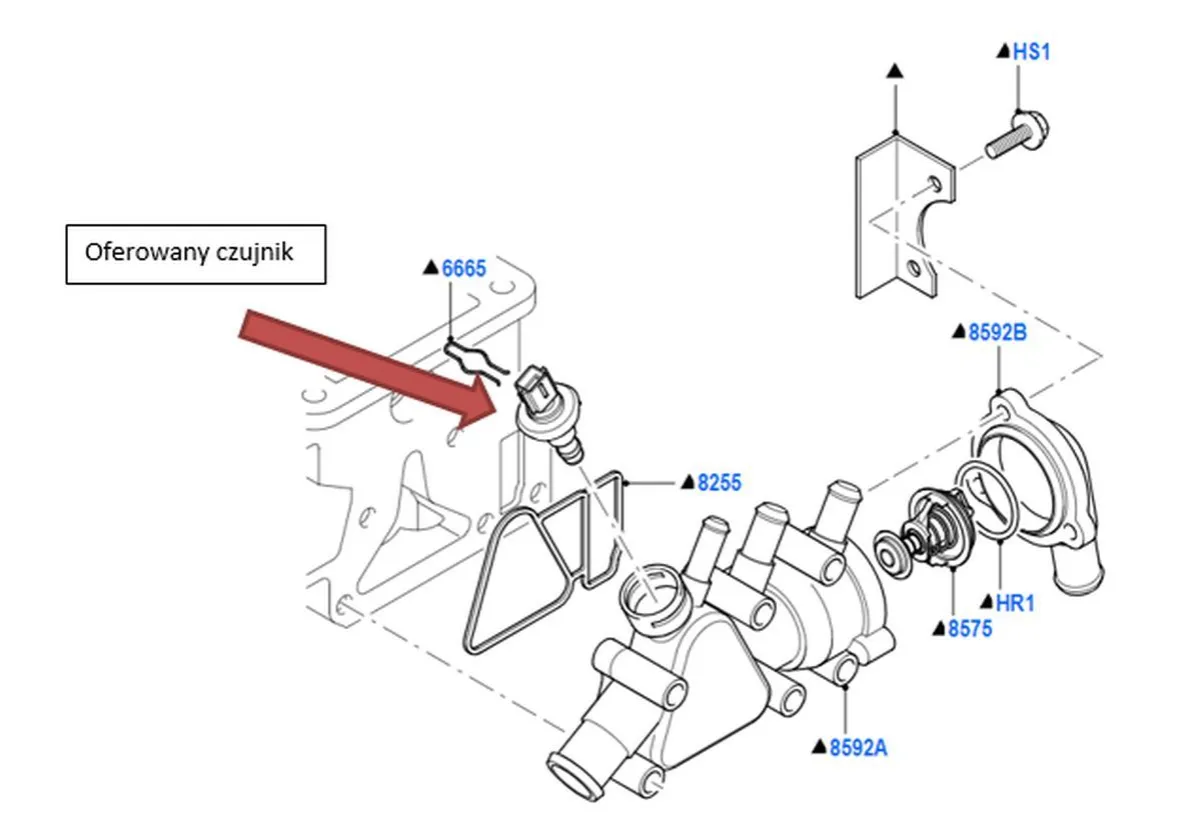

Metoda nr 2: Sprawdź okolice termostatu najpopularniejsze miejsce montażu

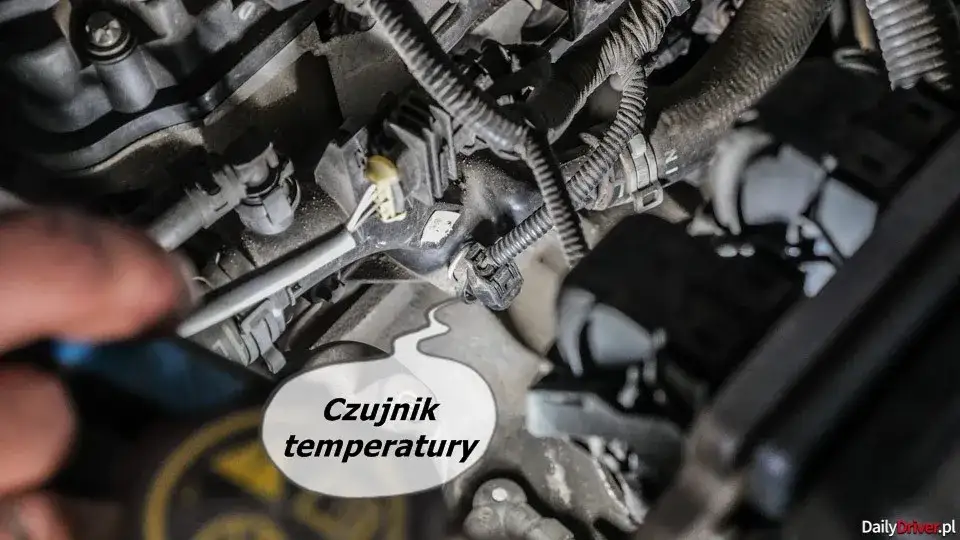

To bardzo częsta lokalizacja dla czujnika ECT, który dostarcza danych do sterownika silnika. Mierzy on temperaturę płynu wychodzącego z silnika, zanim trafi on do chłodnicy. Szukaj go w pobliżu obudowy termostatu, która zazwyczaj znajduje się na głowicy silnika lub na jednym z głównych przewodów wodnych. Zazwyczaj jest to element z plastikową obudową, z którego wychodzą 2-4 przewody elektryczne. Jego umiejscowienie w tym punkcie pozwala na precyzyjny pomiar temperatury, co jest kluczowe dla pracy silnika.
Metoda nr 3: Bezpośrednio na silniku głowica lub blok

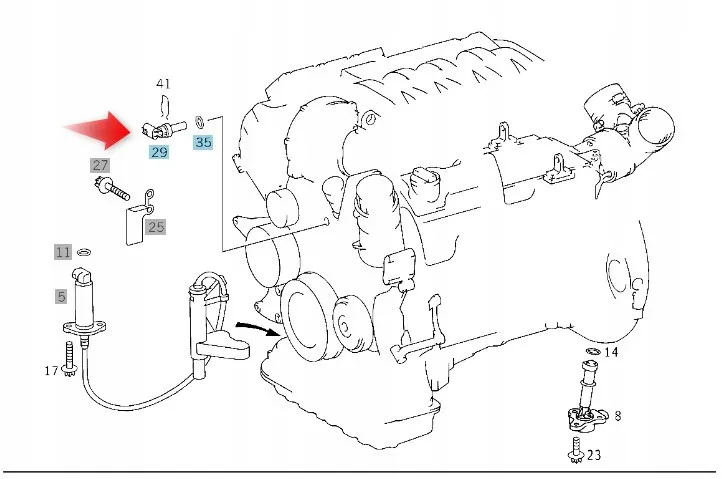

W niektórych konstrukcjach, zwłaszcza w nowszych samochodach, czujnik ECT może być wkręcony bezpośrednio w kanał wodny w głowicy lub bloku silnika. Ma to na celu jeszcze precyzyjniejsze mierzenie rzeczywistej temperatury samego silnika, a nie tylko płynu. Zlokalizowanie go w gąszczu przewodów i innych elementów silnika może być wyzwaniem, ale zazwyczaj można go znaleźć, podążając za głównymi wężami układu chłodzenia i szukając elementów z podłączonymi przewodami elektrycznymi. Często jest to niewielki element, łatwy do przeoczenia.
Metoda nr 4: Nietypowe umiejscowienie na wężach układu chłodzenia
To mniej typowa, ale wciąż możliwa lokalizacja. Czasami czujnik może być umieszczony w specjalnym trójniku lub króćcu, który jest wpięty w jeden z głównych węży wodnych układu chłodzenia. Jest to rozwiązanie stosowane, gdy inne miejsca są niedostępne lub gdy producent chce uzyskać pomiar w konkretnym punkcie obiegu płynu. Warto dokładnie obejrzeć wszystkie węże prowadzące od silnika do chłodnicy i z powrotem, szukając wszelkich dodatkowych elementów z podłączonymi przewodami.
Gdzie dokładnie szukać czujnika w popularnych modelach aut?
Jak już wspomniałem, choć ogólne lokalizacje są znane, konkretne umiejscowienie czujnika wentylatora chłodnicy może się różnić w zależności od marki i modelu samochodu, a nawet od wersji silnikowej. Poniżej przedstawię najczęstsze miejsca w popularnych autach, które często spotykam w warsztacie.
Gdzie jest czujnik w autach grupy VAG (Golf, Octavia, Passat)?
W popularnych autach grupy VAG, takich jak Volkswagen Golf, Skoda Octavia czy Volkswagen Passat, czujnik temperatury płynu chłodzącego (ECT) najczęściej znajduje się w okolicach obudowy termostatu. Często jest on wkręcony bezpośrednio w głowicę silnika lub w plastikowy króciec wychodzący z głowicy, w pobliżu miejsca, gdzie wąż idzie do chłodnicy. Warto szukać go w górnej części silnika, po stronie rozrządu lub skrzyni biegów.Lokalizacja czujnika w popularnych Oplach (Astra, Corsa)
Podobnie jak w grupie VAG, w popularnych modelach Opla, takich jak Astra czy Corsa, czujnik ECT również najczęściej znajdziesz w okolicach obudowy termostatu lub jest on wkręcony bezpośrednio w głowicę silnika. W zależności od generacji i silnika, może być umieszczony nieco inaczej, ale zawsze w obszarze, gdzie płyn chłodniczy opuszcza silnik.
Jak znaleźć czujnik w Fordzie Focusie?
W Fordzie Focusie, zwłaszcza w nowszych generacjach, czujnik temperatury płynu chłodzącego (ECT) również zazwyczaj znajduje się w okolicach obudowy termostatu lub jest wkręcony w głowicę silnika. Warto zwrócić uwagę na przewody idące od czujnika do wiązki elektrycznej, co ułatwi jego identyfikację.
W starszych pojazdach, takich jak Fiat Seicento czy VW Golf III, włącznik termiczny często znajdziesz bezpośrednio w chłodnicy. To klasyczne rozwiązanie, które warto sprawdzić w pierwszej kolejności w tych modelach.
Objawy uszkodzonego czujnika wentylatora chłodnicy na co zwrócić uwagę?
Uszkodzony czujnik wentylatora chłodnicy może prowadzić do poważnych problemów z układem chłodzenia, a w konsekwencji z samym silnikiem. Dlatego tak ważne jest, aby znać typowe objawy awarii i szybko na nie reagować. Z mojej perspektywy, to jeden z tych elementów, którego awaria może mieć kaskadowy wpływ na inne podzespoły.
Wentylator pracuje bez przerwy? To może być uszkodzony czujnik
Jeśli zauważysz, że wentylator chłodnicy pracuje bez przerwy, nawet gdy silnik jest zimny lub po krótkiej jeździe, to bardzo silny sygnał, że czujnik może być uszkodzony. Często dzieje się tak, gdy czujnik ulegnie zwarciu wewnętrznemu lub błędnie odczytuje ekstremalnie wysoką temperaturę, wysyłając do sterownika sygnał do ciągłego chłodzenia. Ciągła praca wentylatora prowadzi do niedogrzania silnika, zwłaszcza zimą, co z kolei zwiększa zużycie paliwa i przyspiesza zużycie niektórych komponentów, np. katalizatora.Silnik się przegrzewa, a wentylator stoi? Główny podejrzany
To najbardziej krytyczny i niebezpieczny objaw. Jeśli wskaźnik temperatury na desce rozdzielczej rośnie, a wentylator chłodnicy nie włącza się, mimo że silnik osiąga wysoką temperaturę, należy natychmiast zatrzymać pojazd. Brak reakcji wentylatora na rosnącą temperaturę silnika niemal na pewno wskazuje na problem z czujnikiem, jego okablowaniem lub samym wentylatorem. Przegrzanie silnika może prowadzić do uszkodzenia uszczelki pod głowicą, a nawet do zatarcia silnika, co wiąże się z ogromnymi kosztami naprawy.
Wskaźnik temperatury szaleje? Inne sygnały awarii czujnika
Oprócz powyższych, istnieją inne sygnały, które mogą świadczyć o problemach z czujnikiem temperatury płynu chłodzącego:
- Błędne, niestabilne lub całkowity brak wskazań temperatury na desce rozdzielczej. Wskaźnik może skakać, pokazywać nierealne wartości lub po prostu leżeć na zerze.
- Problemy z uruchomieniem zimnego lub ciepłego silnika. Jeśli ECU otrzymuje fałszywe dane o temperaturze, może podawać niewłaściwą dawkę paliwa, co utrudnia rozruch.
- Zwiększone zużycie paliwa. Silnik może pracować w trybie awaryjnym lub z niewłaściwą mieszanką paliwowo-powietrzną, co skutkuje wyższym spalaniem.
- Zapisany błąd w sterowniku silnika, często sygnalizowany kontrolką "Check Engine" na desce rozdzielczej. Podłączenie do komputera diagnostycznego zazwyczaj wskaże błąd związany z czujnikiem ECT.
Diagnostyka czujnika wentylatora chłodnicy sprawdź to sam!
Zanim wybierzesz się do mechanika, możesz spróbować przeprowadzić podstawową diagnostykę samodzielnie. Często to proste kroki pozwalają potwierdzić awarię czujnika i zaoszczędzić czas oraz pieniądze. Zawsze zachęcam moich klientów do takich działań, jeśli czują się na siłach.
Test włącznika termicznego: Sposób na "zwarcie" i pewna diagnoza
Jeśli w Twoim samochodzie (szczególnie w starszych modelach) masz do czynienia z klasycznym włącznikiem termicznym wentylatora (thermoswitch) w chłodnicy, możesz przeprowadzić prosty test "zwarcia".
- Zlokalizuj włącznik termiczny w chłodnicy i odłącz od niego wtyczkę elektryczną.
- Przygotuj krótki kawałek przewodu elektrycznego lub spinacz biurowy.
- Włącz zapłon (nie uruchamiaj silnika).
- Zewrzyj ze sobą piny we wtyczce, którą odłączyłeś od czujnika.
Jeśli po zwarciu wentylator chłodnicy uruchomi się, oznacza to, że sam wentylator i jego obwód zasilania (bezpiecznik, przekaźniki, przewody) są sprawne. Problem leży najprawdopodobniej w samym czujniku, który nie "daje" sygnału do włączenia. Jeśli wentylator się nie uruchomi, problem jest gdzie indziej w wentylatorze, przekaźniku, bezpieczniku lub okablowaniu.
Sprawdzenie wtyczki i przewodów od tego zawsze zaczynaj
Zawsze, ale to zawsze, diagnostykę zaczynaj od wizualnego sprawdzenia wtyczki i przewodów prowadzących do czujnika. Elementy te są narażone na działanie wysokich temperatur, wilgoci i drgań. Na co zwrócić uwagę:
- Korozja: Sprawdź, czy piny we wtyczce i na czujniku nie są skorodowane. Korozja może zakłócać przepływ sygnału.
- Uszkodzenia mechaniczne przewodów: Szukaj przetarć, pęknięć izolacji lub przegryzień przez zwierzęta. Uszkodzone przewody to częsta przyczyna problemów.
- Luźne połączenia: Upewnij się, że wtyczka jest prawidłowo i mocno osadzona na czujniku. Czasem wystarczy ją docisnąć.
Wiele razy widziałem, jak proste problemy z okablowaniem były błędnie diagnozowane jako awaria samego czujnika. Warto poświęcić chwilę na dokładne oględziny.
Wymiana czujnika wentylatora chłodnicy poradnik krok po kroku
Wymiana czujnika wentylatora chłodnicy to często zadanie, które można przeprowadzić samodzielnie, bez konieczności wizyty w warsztacie. Koszt nowej części jest stosunkowo niski, zazwyczaj waha się od 30 do 150 zł w zależności od modelu auta, co czyni ją opłacalną opcją dla każdego majsterkowicza. Pamiętaj jednak o zachowaniu ostrożności i podstawowych zasad bezpieczeństwa.
Niezbędne narzędzia i przygotowanie do wymiany
Zanim zaczniesz, upewnij się, że masz pod ręką wszystkie potrzebne narzędzia i materiały:
- Klucze (płaskie lub nasadowe) o odpowiednim rozmiarze do odkręcenia czujnika.
- Szczypce (mogą być potrzebne do odłączenia opasek na wężach, jeśli czujnik jest na nich umieszczony).
- Pojemnik na płyn chłodniczy, aby zebrać płyn, który wycieknie podczas wymiany.
- Nowy czujnik upewnij się, że jest to właściwa część do Twojego modelu samochodu.
- Nowa uszczelka (O-ring) często dołączana do nowego czujnika, ale jeśli nie, warto ją dokupić.
- Czysta szmatka do wytarcia ewentualnego wycieku.
- Rękawiczki ochronne płyn chłodniczy jest toksyczny.
Przed przystąpieniem do pracy upewnij się, że silnik jest zimny, aby uniknąć poparzeń gorącym płynem. Konieczne będzie również częściowe spuszczenie płynu chłodniczego z układu, aby zminimalizować jego utratę podczas wymiany.
Jak wymienić czujnik bez utraty całego płynu chłodniczego?
Oto kroki, które pomogą Ci wymienić czujnik, minimalizując straty płynu:
- Zlokalizuj czujnik: Upewnij się, że wiesz, gdzie dokładnie znajduje się czujnik, który chcesz wymienić.
- Podstaw pojemnik: Pod miejsce montażu czujnika podstaw szeroki pojemnik, aby zebrać wyciekający płyn.
- Częściowo spuść płyn: Odkręć korek spustowy chłodnicy (jeśli jest) lub odłącz dolny wąż chłodnicy, aby spuścić wystarczającą ilość płynu. Zazwyczaj wystarczy spuścić około 1-2 litrów, aby poziom płynu spadł poniżej miejsca montażu czujnika.
- Odłącz wtyczkę: Ostrożnie odłącz wtyczkę elektryczną od starego czujnika.
- Odkręć stary czujnik: Użyj odpowiedniego klucza, aby odkręcić czujnik. Bądź szybki, ale ostrożny nawet po spuszczeniu płynu, trochę może wyciec.
- Wkręć nowy czujnik: Szybko wkręć nowy czujnik z nową uszczelką (O-ringiem). Dokręć go z odpowiednim momentem, nie za mocno, aby nie uszkodzić gwintu.
- Podłącz wtyczkę: Podłącz wtyczkę elektryczną do nowego czujnika.
- Uzupełnij płyn i odpowietrz układ: Uzupełnij płyn chłodniczy do odpowiedniego poziomu. Następnie uruchom silnik i pozwól mu się nagrzać do temperatury roboczej, obserwując wskaźnik temperatury i pracę wentylatora. Pamiętaj o odpowietrzeniu układu chłodzenia, co często polega na kilkukrotnym włączeniu ogrzewania na maksimum i uzupełnianiu płynu w zbiorniczku wyrównawczym.
Przeczytaj również: Sprzęgło: Klucz do płynnej jazdy. Jak dbać i rozpoznać zużycie?
Najczęstsze błędy przy wymianie i jak ich uniknąć
Aby uniknąć problemów po wymianie, zwróć uwagę na te typowe błędy:
- Niewymienienie uszczelki (O-ringu): Stara uszczelka może być twarda i spękana, co niemal na pewno doprowadzi do wycieków płynu chłodniczego. Zawsze używaj nowej uszczelki.
- Zbyt mocne dokręcenie czujnika: Obudowy, w które wkręcane są czujniki, często są wykonane z aluminium lub plastiku. Zbyt mocne dokręcenie może uszkodzić gwint, co jest znacznie poważniejszym problemem niż sam czujnik. Dokręcaj z wyczuciem.
- Niedostateczne odpowietrzenie układu chłodzenia po wymianie: Powietrze w układzie chłodzenia może powodować "korki powietrzne", które uniemożliwiają prawidłową cyrkulację płynu, prowadząc do przegrzewania silnika, nawet jeśli czujnik jest sprawny. Po wymianie zawsze dokładnie odpowietrz układ.
- Użycie nieodpowiedniego płynu chłodniczego: Zawsze używaj płynu chłodniczego zgodnego ze specyfikacją producenta samochodu. Mieszanie różnych typów płynów lub użycie wody może prowadzić do korozji i uszkodzeń układu.
