Podłącz alternator w MTZ: Poradnik krok po kroku + diagnostyka problemów

Ten szczegółowy poradnik krok po kroku przeprowadzi Cię przez proces prawidłowego podłączenia alternatora w ciągniku rolniczym MTZ, ze szczególnym uwzględnieniem wymiany starego typu na nowy, ze zintegrowanym regulatorem. Dowiesz się, jak identyfikować przewody, podłączyć kontrolkę ładowania i amperomierz, a także jak skutecznie rozwiązywać najczęstsze problemy z ładowaniem.

Przygotowanie do pracy: Co musisz wiedzieć o alternatorach w MTZ

W ciągnikach MTZ, zwłaszcza w popularnych modelach takich jak MTZ-80 czy MTZ-82, spotkasz się zazwyczaj z dwoma głównymi typami alternatorów. Pierwotnie montowano alternatory radzieckie lub białoruskie (np. G464.3701, G96.3701), które charakteryzowały się mocą około 700W (14V, 50A) i co najważniejsze, wymagały zewnętrznego regulatora napięcia. Dziś wielu właścicieli decyduje się na modernizację, instalując nowsze, mocniejsze alternatory (często 1000W/1150W) ze zintegrowanym regulatorem.

Modernizacja na alternator z wbudowanym regulatorem jest niezwykle popularna, ponieważ upraszcza cały układ elektryczny, eliminując jeden element, który mógłby się psuć. Jednak niesie to ze sobą pewne wyzwania. Głównym z nich jest konieczność odpowiedniego przepięcia instalacji i ominięcia starego, zewnętrznego regulatora, co często budzi wiele pytań. Właśnie dlatego przygotowałem ten poradnik, abyś mógł bezpiecznie i skutecznie przeprowadzić tę operację.

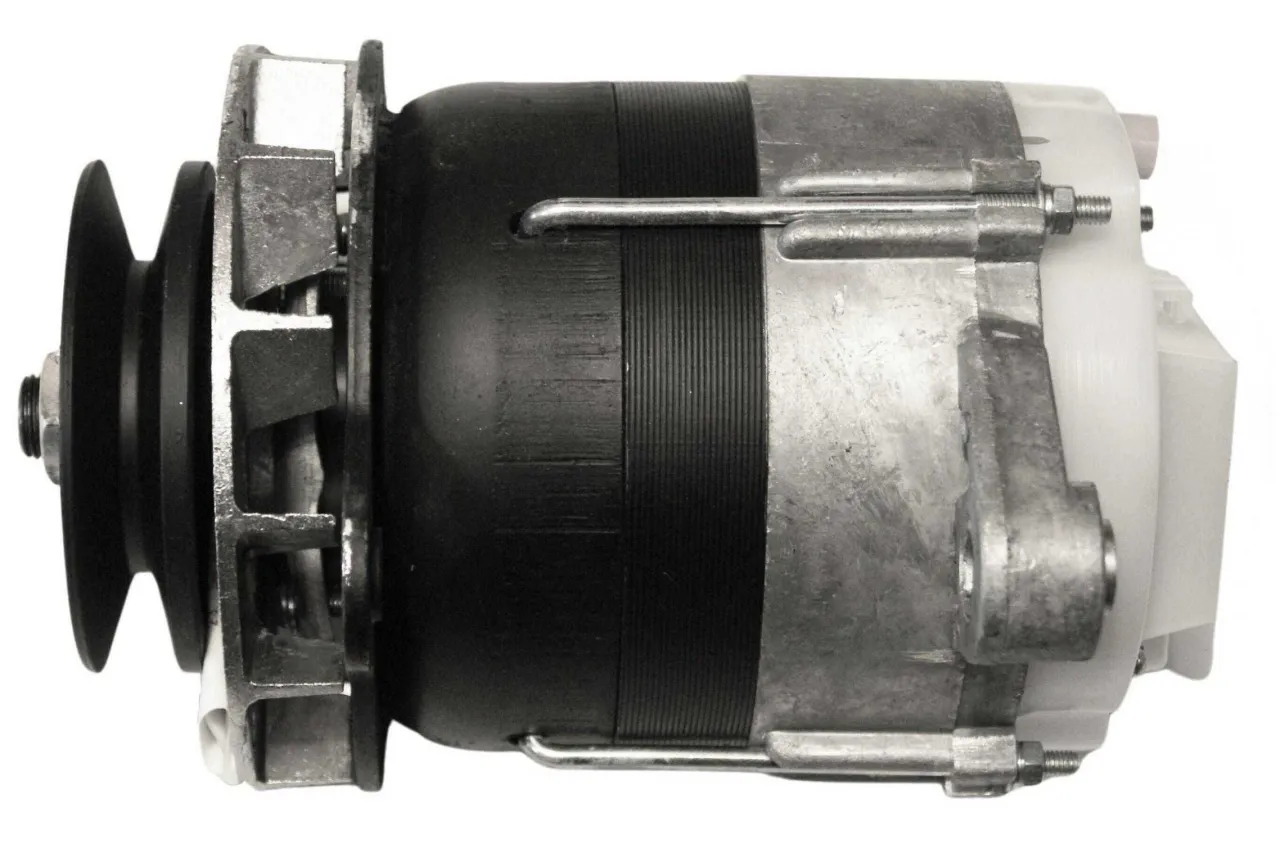

Stary typ z zewnętrznym regulatorem vs. nowy ze zintegrowanym jak je rozpoznać?

Rozpoznanie typu alternatora jest kluczowe. Alternatory ze zintegrowanym regulatorem napięcia mają zazwyczaj mały, plastikowy element (często czarny lub szary) przymocowany bezpośrednio do tylnej obudowy alternatora, z którego wychodzą zaciski elektryczne. W starym typie alternatora takiego elementu nie znajdziesz. Zewnętrzny regulator napięcia w ciągnikach MTZ często jest zlokalizowany pod maską, zazwyczaj na ściance grodziowej lub w jej pobliżu, i jest to oddzielna, prostokątna puszka z kilkoma przewodami.

Niezbędne narzędzia i środki bezpieczeństwa przy pracy z instalacją elektryczną

Zanim zabierzesz się do pracy, upewnij się, że masz pod ręką odpowiednie narzędzia i pamiętaj o bezpieczeństwie:

• Klucze płaskie i nasadowe: Do odkręcania mocowań alternatora i zacisków przewodów.
• Miernik uniwersalny (multimetr): Niezbędny do pomiaru napięcia i ciągłości obwodów.
• Szczotka druciana i papier ścierny: Do czyszczenia styków i zapewnienia dobrej masy.
• Cążki i izolacja elektryczna (taśma, koszulki termokurczliwe): Do zabezpieczania przewodów.
• Przewody rozruchowe (opcjonalnie): Jeśli będziesz potrzebował dodatkowego źródła prądu do testów.

A teraz najważniejsze zasady bezpieczeństwa:

• Zawsze odłącz akumulator: To absolutna podstawa. Odłącz najpierw klemę ujemną (-), a potem dodatnią (+), aby uniknąć przypadkowego zwarcia.
• Sprawdź brak napięcia: Przed dotknięciem jakichkolwiek przewodów, upewnij się miernikiem, że nie ma w nich napięcia.
• Pracuj w dobrze wentylowanym miejscu: Unikaj oparów paliwa i innych substancji łatwopalnych.
• Używaj odpowiednich narzędzi: Nie improwizuj, aby uniknąć uszkodzeń.

Identyfikacja kluczowych przewodów w Twoim ciągniku: plus, masa i wzbudzenie

Zrozumienie funkcji poszczególnych przewodów jest fundamentem prawidłowego podłączenia. W instalacji MTZ, podobnie jak w większości pojazdów, mamy trzy kluczowe połączenia dla alternatora:

• Główny przewód prądowy (B+): To gruby przewód, który odpowiada za przesyłanie wygenerowanego prądu z alternatora do akumulatora. Zazwyczaj jest podłączony do zacisku prądowego rozrusznika, a stamtąd do akumulatora. Na alternatorze oznaczony jest jako B+ lub czasami 30.
• Przewód wzbudzenia (D+): Ten przewód jest kluczowy dla rozpoczęcia procesu ładowania. Podłącza się go do kontrolki ładowania na desce rozdzielczej. Bez prawidłowo podłączonej żarówki kontrolki alternator może nie zacząć ładować. Na alternatorze oznaczony jest jako D+, 67 lub 15.
• Masa: Alternator jest uziemiony przez swoje mocowanie do bloku silnika. Ważne jest, aby to połączenie było czyste i pewne, aby zapewnić dobry przepływ prądu. Czasami może być dodatkowy przewód masowy, ale zazwyczaj wystarczy solidne przykręcenie alternatora.
• Wyjście na obrotomierz (W): Niektóre alternatory posiadają dodatkowy zacisk oznaczony jako W. Służy on do podłączenia obrotomierza w ciągniku, który mierzy obroty silnika na podstawie impulsów z alternatora. Nie wszystkie alternatory i ciągniki wykorzystują to wyjście.

Prawidłowa identyfikacja tych przewodów i ich przeznaczenia to połowa sukcesu. Zawsze upewnij się, że wiesz, który przewód jest który, zanim zaczniesz cokolwiek podłączać.

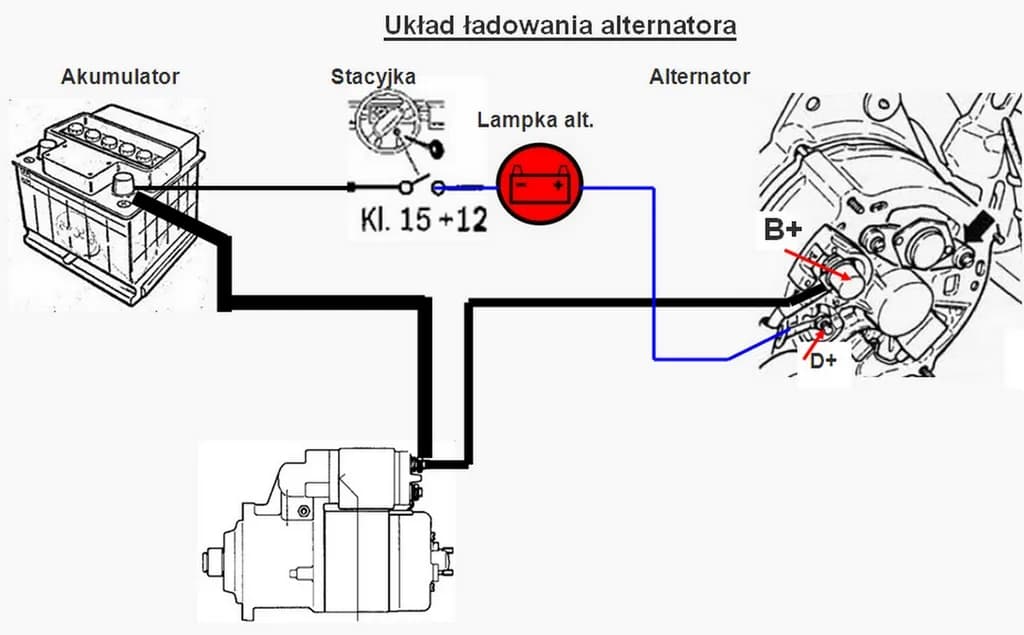

Podłączanie alternatora z wbudowanym regulatorem: Instrukcja krok po kroku

Teraz przejdziemy do sedna, czyli do praktycznego podłączenia alternatora z wbudowanym regulatorem. To najczęściej spotykany scenariusz przy modernizacji, więc skupmy się na nim szczegółowo.

1. Krok 1: Prawidłowe podłączenie głównego przewodu prądowego (B+)

   Zacznijmy od najważniejszego, czyli od głównego wyjścia prądowego. Do zacisku B+ na alternatorze (to ten największy, często z grubą śrubą) podłącz gruby przewód zasilający. Ten przewód powinien prowadzić bezpośrednio do zacisku prądowego rozrusznika, a stamtąd do akumulatora. Upewnij się, że połączenie jest solidne, czyste i dobrze dokręcone. Luźne lub skorodowane połączenie na tym zacisku może prowadzić do spadków napięcia i niedoładowania akumulatora, a nawet przegrzewania się przewodów.

2. Krok 2: Kluczowa rola kontrolki ładowania jak podłączyć zacisk (D+)?

   To jest moment, w którym wielu popełnia błędy. Przewód od kontrolki ładowania na desce rozdzielczej (czyli żarówki, która świeci, gdy nie ma ładowania) podłącz do zacisku D+ alternatora. Pamiętaj, że ta żarówka jest niezbędna do wzbudzenia alternatora. Bez niej (lub ze zbyt słabą żarówką, np. poniżej 4W) alternator może nie zacząć ładować w ogóle, albo będzie ładował dopiero przy bardzo wysokich obrotach silnika. Prąd płynący przez żarówkę kontrolki inicjuje proces ładowania, dostarczając początkowe napięcie do wirnika alternatora. Upewnij się, że żarówka ma odpowiednią moc zazwyczaj 4W to minimum.

3. Krok 3: Ominięcie starego, zewnętrznego regulatora napięcia co z wolnymi kablami?

   Jeśli wymieniasz stary alternator na nowy, musisz zająć się starym, zewnętrznym regulatorem napięcia. Po prostu go odłącz. Przewody, które do niego prowadziły, należy dokładnie zaizolować, aby uniknąć zwarć. W większości przypadków wystarczy odłączyć regulator i zabezpieczyć końcówki przewodów. Nie musisz ich mostkować, ponieważ nowy alternator ma swój własny, wbudowany regulator. Upewnij się, że żaden z tych "wolnych" przewodów nie dotyka metalowych części ciągnika ani innych przewodów, które są pod napięciem.

4. Krok 4: Podłączenie masy dlaczego solidne połączenie z blokiem silnika jest tak ważne?

   Masa to podstawa stabilnej pracy każdego układu elektrycznego. Alternator jest zazwyczaj uziemiony przez swoje mocowanie do bloku silnika. Upewnij się, że powierzchnie styku między alternatorem a blokiem są czyste, pozbawione rdzy i farby. Czasami warto dodać dodatkowy przewód masowy, łączący obudowę alternatora bezpośrednio z ramą lub innym punktem masowym ciągnika, jeśli masz wątpliwości co do jakości połączenia przez mocowanie. Dobre połączenie masowe gwarantuje stabilne napięcie ładowania i minimalizuje ryzyko problemów.

Opcjonalnie: Jak podłączyć wyjście na obrotomierz (zacisk W)?

Jeśli Twój nowy alternator posiada zacisk W, a Twój ciągnik MTZ ma fabryczny obrotomierz elektryczny, możesz podłączyć do niego przewód z tego zacisku. Pamiętaj jednak, że nie wszystkie modele MTZ wykorzystują to wyjście, a niektóre obrotomierze działają na innych zasadach (np. mechanicznie). Jeśli nie masz obrotomierza elektrycznego lub nie wiesz, jak go podłączyć, po prostu zignoruj ten zacisk i upewnij się, że jest on dobrze zaizolowany.

Modernizacja: Wymiana starego alternatora na nowszy typ

Wymiana starego alternatora na nowszy typ z wbudowanym regulatorem to popularna modernizacja. Poniżej znajdziesz praktyczne wskazówki, jak przeprowadzić ten proces.

Demontaż starego alternatora i regulatora napięcia

1. Odłącz akumulator: Zawsze zaczynaj od odłączenia klem akumulatora, najpierw ujemnej, potem dodatniej.
2. Odłącz przewody od starego alternatora: Ostrożnie odkręć i zdejmij wszystkie przewody podłączone do starego alternatora. Zapamiętaj lub oznacz, który przewód do czego służył, choć przy przejściu na nowy typ i tak będziesz je przepinać.
3. Poluzuj pasek klinowy: Poluzuj napinacz paska klinowego, aby zdjąć pasek z koła pasowego alternatora.
4. Odkręć mocowania alternatora: Odkręć śruby mocujące alternator do bloku silnika. Zazwyczaj są to dwie lub trzy śruby.
5. Wyjmij stary alternator: Ostrożnie wyjmij stary alternator z ciągnika.
6. Odłącz i zabezpiecz stary regulator napięcia: Zlokalizuj zewnętrzny regulator napięcia (jeśli był) i odłącz od niego wszystkie przewody. Końcówki przewodów dokładnie zaizoluj taśmą elektryczną lub koszulkami termokurczliwymi. Możesz go usunąć lub zostawić na miejscu, ale ważne, aby nie był już podłączony do instalacji.

Porównanie mocowań i kół pasowych czy potrzebne będą modyfikacje?

Kiedy masz już nowy alternator, dokładnie porównaj go ze starym. Zwróć uwagę na:

• Mocowania: Czy otwory montażowe pasują do tych w bloku silnika? Czasem potrzebne są niewielkie tulejki dystansowe lub podkładki, aby alternator siedział stabilnie i był prawidłowo osiowany z innymi kołami pasowymi.
• Koło pasowe: Sprawdź średnicę i typ rowka (np. pojedynczy pasek klinowy, wielorowkowy). Często alternatory samochodowe mają inne koła pasowe, które trzeba wymienić na takie pasujące do paska w MTZ. Co więcej, jeśli masz problem z ładowaniem na wolnych obrotach, rozważ założenie mniejszego koła pasowego na alternatorze. Zwiększy to jego obroty przy niskich obrotach silnika, co może znacząco poprawić wydajność ładowania.

Wielu użytkowników adaptuje alternatory z samochodów osobowych (np. Opel, VW) ze względu na ich dostępność i niższą cenę. W takim przypadku modyfikacje mocowania i koła pasowego są niemal pewne.

Adaptacja instalacji jak logicznie przepiąć przewody ze starego systemu?

Po fizycznym zamontowaniu nowego alternatora, czas na przepięcie przewodów. To logiczna kontynuacja tego, co opisałem wcześniej:

• Gruby przewód zasilający: Ten, który szedł do zacisku B+ starego alternatora (lub do rozrusznika), podłącz do zacisku B+ nowego alternatora.
• Przewód od kontrolki ładowania: Przewód, który szedł do zacisku wzbudzenia starego alternatora (lub do regulatora napięcia), podłącz do zacisku D+ nowego alternatora. Upewnij się, że ten przewód jest połączony z żarówką kontrolki na desce rozdzielczej.
• Masa: Upewnij się, że nowy alternator ma dobry kontakt masowy z blokiem silnika.
• Pozostałe przewody: Wszystkie inne przewody, które szły do starego regulatora napięcia, zaizoluj i zabezpiecz. Nie będą już potrzebne.

Pamiętaj, aby każde połączenie było czyste, pewne i dobrze zaizolowane. To gwarancja długiej i bezproblemowej pracy.

Testowanie i diagnostyka: Sprawdź, czy alternator działa poprawnie

Po zakończeniu montażu i podłączenia wszystkich przewodów, nadchodzi moment prawdy pierwsze uruchomienie. Nie spiesz się, zwróć uwagę na szczegóły.

Pierwsze uruchomienie silnika na co zwrócić uwagę? (Kontrolka, dźwięki)

Po ponownym podłączeniu akumulatora (najpierw plus, potem minus) i upewnieniu się, że wszystkie narzędzia są usunięte z okolic silnika, uruchom ciągnik. Kluczowe jest obserwowanie kontrolki ładowania na desce rozdzielczej. Po uruchomieniu silnika powinna ona zgasnąć. Jeśli świeci się nadal lub żarzy, masz problem. Posłuchaj też, czy z okolic alternatora nie dochodzą nietypowe dźwięki piszczenie paska może oznaczać, że jest za luźny lub za mocno naciągnięty, a hałasy z samego alternatora mogą wskazywać na uszkodzone łożyska.

Jak prawidłowo zmierzyć napięcie ładowania miernikiem? (Oczekiwane wartości)

Najważniejszym testem jest pomiar napięcia ładowania. Wykonaj go w następujący sposób:

1. Uruchom silnik ciągnika i pozostaw go na wolnych obrotach.
2. Ustaw miernik uniwersalny na pomiar napięcia stałego (DCV) w zakresie do 20V.
3. Przyłącz czerwoną sondę miernika do klemy dodatniej (+) akumulatora, a czarną sondę do klemy ujemnej (-) akumulatora.
4. Odczytaj wartość napięcia.
5. Zwiększ obroty silnika do średnich i ponownie odczytaj napięcie.

Prawidłowe napięcie ładowania mierzone bezpośrednio na klemach akumulatora powinno wynosić około 14.2-14.4V, niezależnie od obrotów silnika (w rozsądnym zakresie). Jeśli napięcie jest niższe niż 13.8V lub wyższe niż 14.8V, oznacza to problem z ładowaniem.

Interpretacja wskazań amperomierza na desce rozdzielczej MTZ

Wiele ciągników MTZ wyposażonych jest w fabryczny amperomierz. Jego wskazania mogą być pomocne, ale musisz być świadomy pewnych ograniczeń. Stare amperomierze w MTZ często mają zakres np. -20/+20A. Jeśli zamontowałeś nowoczesny, mocniejszy alternator (np. 100A), ten fabryczny amperomierz może nie być w stanie poprawnie wyświetlić pełnego prądu ładowania. Co więcej, próba przepuszczenia przez niego zbyt dużego prądu może doprowadzić do jego uszkodzenia. Traktuj jego wskazania jako orientacyjne, a do precyzyjnych pomiarów używaj miernika uniwersalnego.

Rozwiązywanie problemów: Co robić, gdy alternator nie ładuje?

Nawet po starannym montażu mogą pojawić się problemy. Nie martw się, to normalne. Poniżej znajdziesz rozwiązania najczęstszych usterek z ładowaniem w MTZ.

Pomoc! Kontrolka ładowania nie gaśnie po uruchomieniu silnika

Jeśli kontrolka ładowania świeci się lub żarzy po uruchomieniu silnika, oznacza to, że alternator nie ładuje lub ładuje nieprawidłowo. Oto co należy sprawdzić:

• Uszkodzone diody prostownicze: To jedna z najczęstszych przyczyn. Alternator generuje prąd przemienny, który diody prostownicze zamieniają na stały. Uszkodzenie jednej lub więcej diod zakłóca ten proces.
• Zużyte szczotki: Szczotki węglowe przekazują prąd do wirnika alternatora. Jeśli są zużyte, nie ma dobrego styku i alternator nie wzbudza się prawidłowo.
• Uszkodzony regulator napięcia: Mimo że jest zintegrowany, może ulec awarii.
• Zbyt słaba żarówka kontrolki: Jak już wspominałem, żarówka o mocy poniżej 4W może nie dostarczać wystarczającego prądu do wzbudzenia alternatora. Sprawdź jej moc i ewentualnie wymień na mocniejszą.
• Luźne lub skorodowane połączenia: Sprawdź wszystkie połączenia przewodów (B+, D+, masa) pod kątem luzów, korozji lub uszkodzeń.

Dlaczego alternator nie ładuje na wolnych obrotach? (Problem z kołem pasowym i wzbudzeniem)

To bardzo częsty problem, szczególnie przy modernizacji. Alternator potrzebuje pewnych obrotów, aby zacząć efektywnie ładować. Jeśli na wolnych obrotach ładowania nie ma lub jest słabe, a na wyższych obrotach pojawia się, przyczyną może być:

• Zbyt duże koło pasowe na alternatorze: Jeśli koło pasowe jest zbyt duże, alternator kręci się zbyt wolno na niskich obrotach silnika. Rozwiązaniem jest wymiana koła pasowego na alternatorze na mniejsze. To zwiększy jego prędkość obrotową i pozwoli na wcześniejsze wzbudzenie i efektywne ładowanie.
• Zbyt słaba żarówka kontrolki ładowania: Upewnij się, że żarówka kontrolki ma minimum 4W. Słabsza żarówka może nie dostarczać wystarczającego prądu do początkowego wzbudzenia alternatora na niskich obrotach.

Napięcie ładowania jest za niskie lub za wysokie gdzie szukać przyczyny?

Prawidłowe napięcie ładowania to około 14.2-14.4V. Jeśli miernik pokazuje inne wartości, oto co może być przyczyną:

• Niskie napięcie ładowania (poniżej 13.8V):
  • Uszkodzony regulator napięcia: Najczęstsza przyczyna.
  • Zużyte szczotki: Nie zapewniają odpowiedniego kontaktu.
  • Słabe połączenia: Sprawdź przewody B+ i masę pod kątem korozji lub luzów.
  • Problem z paskiem klinowym: Pasek może się ślizgać, jeśli jest luźny lub zużyty.
• Zbyt wysokie napięcie ładowania (powyżej 14.8V):
  • Uszkodzony regulator napięcia: Regulator nie ogranicza napięcia, co może prowadzić do przeładowania akumulatora i uszkodzenia innych elementów elektrycznych.

Przeczytaj również: Sprzęgło alternatora objawy: Rozpoznaj usterkę, zanim zniszczy silnik!

Mimo nowego alternatora akumulator wciąż się rozładowuje co jeszcze sprawdzić?

Jeśli alternator ładuje prawidłowo (napięcie w normie), a akumulator nadal się rozładowuje, problem leży gdzie indziej:

• Upływ prądu w instalacji: Coś w ciągniku pobiera prąd, nawet gdy silnik jest wyłączony. Możesz to sprawdzić, podłączając miernik szeregowo między klemą akumulatora a odłączonym przewodem (najlepiej ujemnym) i sprawdzając, czy jest jakiś pobór prądu. Następnie, wyciągając po kolei bezpieczniki, zlokalizuj obwód, który powoduje upływ.
• Stan akumulatora: Akumulator może być po prostu zużyty i nie trzyma już ładunku. Sprawdź jego wiek i kondycję (np. test obciążeniowy).
• Inne odbiorniki prądu: Upewnij się, że wszystkie światła, radio czy inne urządzenia są wyłączone po zakończeniu pracy.
