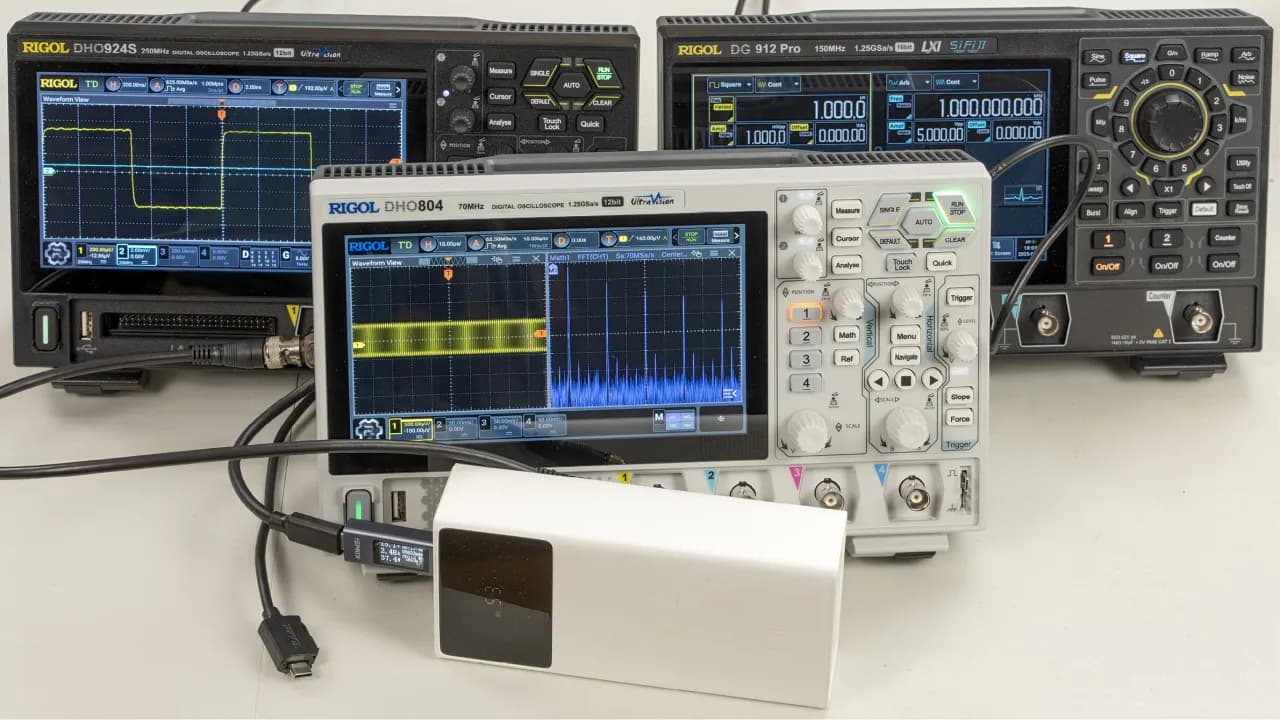

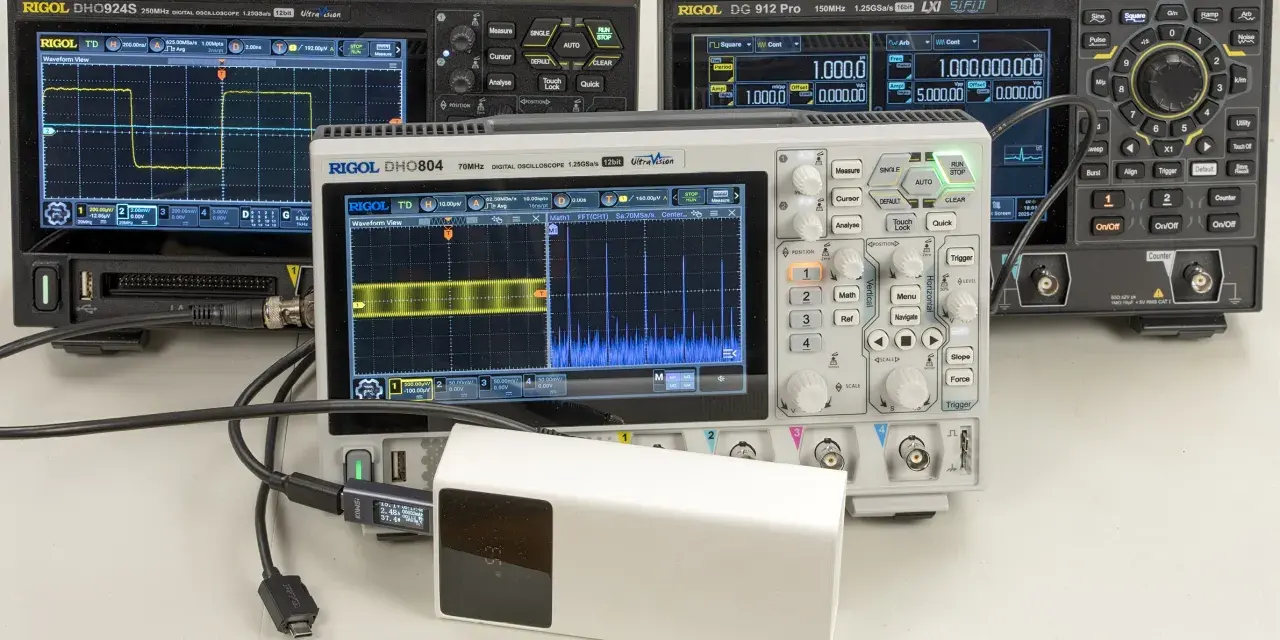

Oscyloskop do warsztatu: wybierz najlepszy model i diagnozuj jak ekspert!

Zacznijmy od podstaw: jaka jest fundamentalna różnica między multimetrem a oscyloskopem w kontekście diagnostyki samochodowej? Multimetr to świetne narzędzie do pomiaru wartości uśrednionych pokaże nam napięcie, prąd czy rezystancję w danym punkcie obwodu. Jednakże, w dzisiejszych samochodach, gdzie sygnały są często dynamiczne i złożone, sama wartość uśredniona to za mało. Oscyloskop natomiast wizualizuje, jak dana wartość zmienia się w czasie, pokazując nam kształt sygnału. To właśnie ten kształt sygnału jest kluczowy do wykrycia zakłóceń, spadków napięcia czy anomalii, które multimetr po prostu zignoruje, podając nam pozornie prawidłową wartość. Bez oscyloskopu, w nowoczesnym warsztacie, jesteśmy po prostu ślepi na wiele problemów.

Kolejnym narzędziem, które często używamy, jest skaner diagnostyczny. Jest on niezastąpiony do odczytu kodów błędów i podglądu parametrów bieżących, ale ma swoje ograniczenia. Skaner informuje nas o problemie, często wskazując na konkretny element, ale rzadko kiedy pokazuje nam jego prawdziwą przyczynę. Oscyloskop, wyświetlając przebiegi sygnałów w czasie rzeczywistym, pozwala nam zajrzeć "pod maskę" sterownika i zobaczyć, co faktycznie dzieje się z sygnałem. Dzięki temu możemy odkryć prawdziwą przyczynę problemu, a nie tylko jego objaw.

W jakich konkretnych scenariuszach diagnostycznych oscyloskop dostarcza informacji niedostępnych dla skanera diagnostycznego? Pozwólcie, że podam kilka przykładów:

• Usterki sporadyczne: Silnik szarpie raz na jakiś czas, kontrolka zapala się i gaśnie. Skaner może nie zarejestrować trwałego błędu, ale oscyloskop, z odpowiednio długim zapisem, pozwoli na uchwycenie momentu, w którym sygnał np. z czujnika położenia wału korbowego traci integralność.
• Problemy z integralnością sygnału: Skaner pokazuje prawidłowe napięcie na czujniku, ale pojazd źle pracuje. Oscyloskop może ujawnić, że sygnał jest zaszumiony, ma nieprawidłowy kształt lub występują w nim chwilowe zaniki, które multimetr uśredni, a skaner zinterpretuje jako "ok".
• Diagnostyka magistrali CAN/LIN: Skaner poinformuje o braku komunikacji, ale oscyloskop pokaże, czy sygnały na magistrali są prawidłowe, czy występują zwarcia, przerwy, czy też nieprawidłowe poziomy napięć, co jest kluczowe do zlokalizowania uszkodzenia.
• Weryfikacja działania elementów wykonawczych: Skaner może aktywować wtryskiwacz, ale oscyloskop pokaże nam rzeczywisty przebieg prądowy i napięciowy, co pozwoli ocenić, czy wtryskiwacz otwiera się i zamyka prawidłowo, czy nie ma problemów z jego cewką.

Dzięki temu unikamy niepotrzebnej wymiany sprawnych części, co przekłada się na oszczędność czasu i pieniędzy zarówno dla warsztatu, jak i klienta.

Kluczowe parametry techniczne oscyloskopu dla mechanika

Zanim zainwestujemy w oscyloskop, musimy zrozumieć, na jakie parametry techniczne zwracać uwagę. Nie każdy drogi sprzęt będzie najlepszy, a nie każdy tani okaże się bezużyteczny. Kluczem jest dopasowanie urządzenia do specyfiki pracy w warsztacie samochodowym.

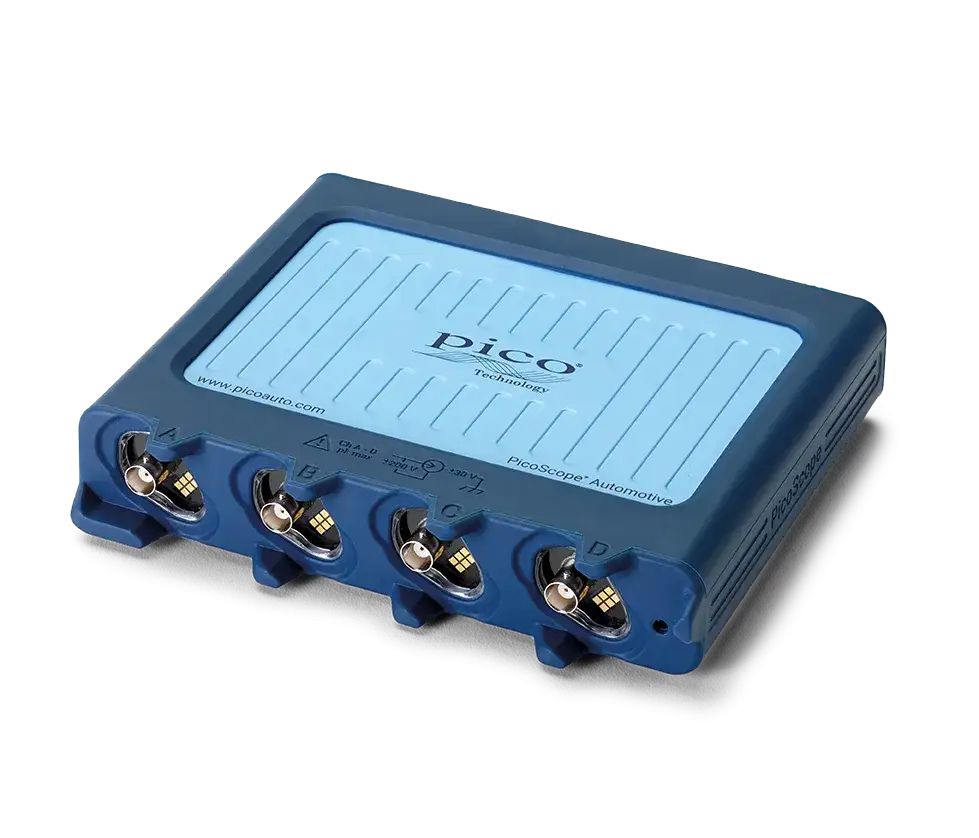

Liczba kanałów: serce diagnostyki porównawczej

Liczba kanałów to jeden z najważniejszych parametrów. W diagnostyce samochodowej często musimy porównywać sygnały z dwóch lub więcej punktów jednocześnie. Na przykład, do weryfikacji ustawienia rozrządu silnika, absolutnie niezbędne jest jednoczesne monitorowanie sygnałów z czujnika położenia wału korbowego i wałka rozrządu. Dwa kanały to dziś absolutne minimum i standard. Pozwalają one na porównanie dwóch sygnałów w czasie rzeczywistym, co jest fundamentem wielu procedur diagnostycznych. Coraz częściej jednak, w profesjonalnych zastosowaniach, pożądane są cztery kanały, dające jeszcze większe możliwości analizy złożonych systemów.

Pozwolę sobie od razu zaznaczyć: oscyloskop jednokanałowy jest praktycznie niewystarczający do większości zadań diagnostycznych w motoryzacji. Jak miałbym porównać sygnał z czujnika wału korbowego z sygnałem z wałka rozrządu, aby zweryfikować rozrząd, jeśli nie mogę ich zobaczyć jednocześnie na jednym ekranie? To po prostu niemożliwe. Potrzeba jednoczesnego porównywania sygnałów jest tak fundamentalna, że inwestycja w urządzenie z mniej niż dwoma kanałami to wyrzucenie pieniędzy w błoto.

Kiedy więc 4 kanały stają się niezbędne? Oto kilka zaawansowanych scenariuszy:

• Diagnostyka układu zapłonowego i wtryskowego: Możemy jednocześnie monitorować sygnał sterujący wtryskiwaczem, sygnał sterujący cewką zapłonową oraz sygnały z czujników wału korbowego i wałka rozrządu, co pozwala na precyzyjne wykrycie wypadania zapłonów i problemów z synchronizacją.
• Analiza złożonych systemów sterowania: W przypadku problemów z pracą silnika, możemy jednocześnie obserwować sygnały z czujnika MAP, MAF, sondy lambda i położenia przepustnicy, co daje nam kompleksowy obraz działania systemu i pozwala na szybkie zlokalizowanie anomalii.
• Diagnostyka układów ABS/ESP: Cztery kanały umożliwiają jednoczesne monitorowanie sygnałów z czterech czujników prędkości kół, co jest nieocenione przy diagnozowaniu problemów z hamulcami i systemami stabilizacji.

Pasmo przenoszenia i częstotliwość próbkowania: zrozumieć sygnały

"Pasmo" i "próbkowanie" to terminy, które mogą brzmieć skomplikowanie, ale w rzeczywistości są proste do zrozumienia w kontekście motoryzacji. Pasmo przenoszenia określa maksymalną częstotliwość sygnału, jaką oscyloskop jest w stanie poprawnie wyświetlić. Częstotliwość próbkowania natomiast mówi nam, ile razy na sekundę oscyloskop "mierzy" sygnał, aby go odtworzyć na ekranie. Im wyższa częstotliwość próbkowania, tym dokładniejsze odwzorowanie sygnału.

Dla większości zastosowań w motoryzacji, takich jak diagnostyka magistrali CAN/LIN, analiza sygnałów z czujników położenia wału korbowego, wałka rozrządu, sond lambda czy czujników ciśnienia, wystarczające jest pasmo przenoszenia w zakresie 20-100 MHz. Sygnały w samochodach są generalnie wolniejsze niż w zaawansowanej elektronice, więc nadmiernie wysokie wartości pasma (np. 500 MHz czy 1 GHz) są w warsztacie po prostu niepotrzebne i tylko podnoszą cenę urządzenia.

Częstotliwość próbkowania jest kluczowa dla dokładnego odwzorowania szybko zmieniających się sygnałów, takich jak te w magistrali CAN, gdzie pakiety danych przesyłane są z dużą prędkością. Aby zobaczyć te sygnały bez zniekształceń, potrzebujemy odpowiednio szybkiego próbkowania. Zalecane wartości to od 250 MS/s (mega próbek na sekundę) do 1 GS/s (giga próbek na sekundę). Taki zakres zapewnia, że nawet najszybsze sygnały w samochodzie zostaną prawidłowo zarejestrowane i wyświetlone, co pozwoli na precyzyjną diagnostykę.

Rodzaje oscyloskopów: wybór odpowiedniego formatu

Rynek oferuje mechanikom kilka typów oscyloskopów, z których każdy ma swoje zalety i wady. Wybór odpowiedniego formatu zależy od indywidualnych potrzeb, budżetu i preferencji pracy w warsztacie.

Oscyloskopy PC (przystawki USB): elastyczność i ekonomia

Oscyloskopy PC, znane również jako przystawki USB, to urządzenia, które do działania wymagają podłączenia do komputera (najczęściej laptopa). Ich główną zaletą jest świetny stosunek ceny do możliwości. Za relatywnie niewielkie pieniądze możemy uzyskać parametry, które w przypadku samodzielnych urządzeń byłyby znacznie droższe. Popularne marki w tej kategorii to Hantek (np. modele 6022BE, 1008) oraz PicoScope, który jest uznawany za profesjonalny standard w motoryzacji, głównie ze względu na swoje zaawansowane oprogramowanie.

Korzyści płynące z używania laptopa z oscyloskopem PC są znaczące:

• Duży wyświetlacz: Laptop oferuje znacznie większy ekran niż większość przenośnych oscyloskopów, co jest nieocenione przy analizie skomplikowanych przebiegów i jednoczesnym monitorowaniu wielu kanałów.
• Nieograniczone możliwości zapisu danych: Pamięć laptopa pozwala na zapisywanie długich przebiegów i ich późniejszą analizę, co jest kluczowe przy diagnozowaniu usterek sporadycznych.
• Łatwość aktualizacji oprogramowania: Oprogramowanie oscyloskopu PC jest często aktualizowane, dodając nowe funkcje i poprawki, co przedłuża żywotność urządzenia.
• Integracja z innymi narzędziami: Na laptopie możemy mieć jednocześnie otwarte schematy elektryczne, programy diagnostyczne i oprogramowanie oscyloskopu, co usprawnia pracę.

Niestety, są też wady, o których warto pamiętać:

• Zależność od laptopa: Brak laptopa oznacza brak oscyloskopu. To dodatkowe urządzenie, które trzeba zabrać ze sobą i dbać o jego zasilanie.
• Potencjalne problemy z kompatybilnością: Czasami mogą pojawić się problemy z kompatybilnością oprogramowania z systemem operacyjnym lub innymi programami zainstalowanymi na laptopie.
• Mniejsza wytrzymałość: Laptop nie jest projektowany do pracy w trudnych warunkach warsztatowych, co czyni go bardziej podatnym na uszkodzenia mechaniczne, kurz czy zabrudzenia w porównaniu do dedykowanych urządzeń.

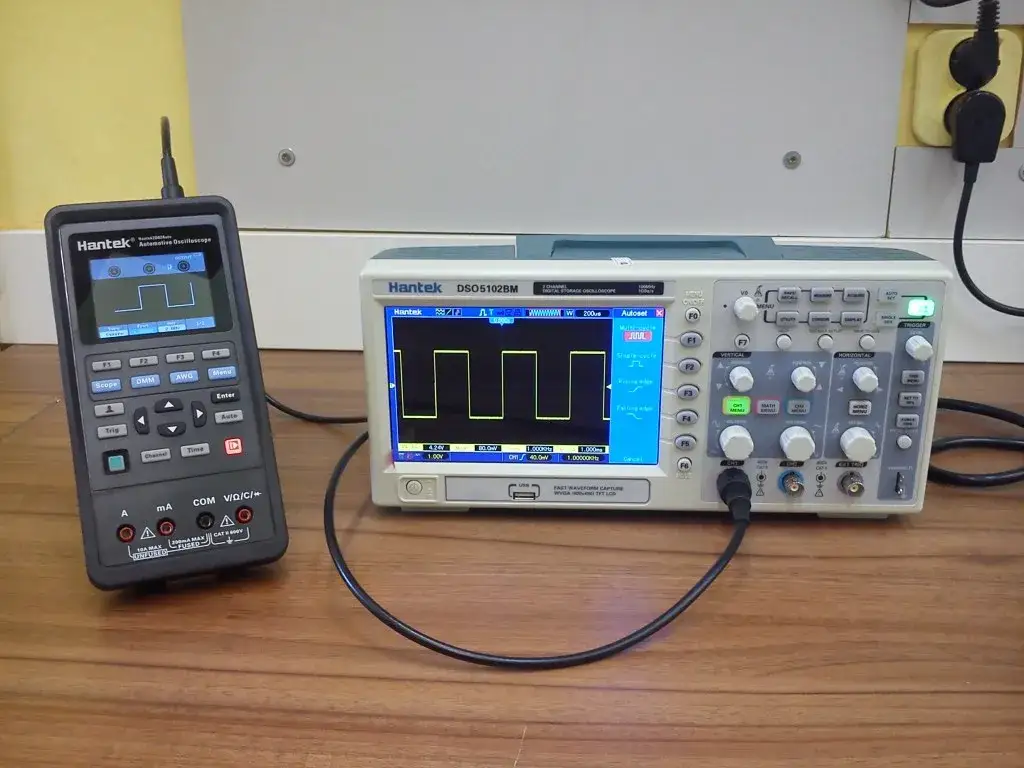

Oscyloskopy przenośne (skopometry): mobilność w terenie

Oscyloskopy przenośne, często nazywane skopometrami, to urządzenia typu "wszystko w jednym" z własnym ekranem i zasilaniem. Ich największą zaletą jest mobilność i niezależność od zewnętrznych urządzeń. Można je łatwo zabrać ze sobą pod maskę, do wnętrza pojazdu czy nawet w teren. Przykładami takich marek są Hantek (np. DSO1062B) i Fnirsi, które oferują kompaktowe i często wytrzymałe rozwiązania.

Kiedy niezależność i wytrzymałość skopometru sprawiają, że jest on lepszym wyborem? Oto kilka scenariuszy:

• Praca w terenie: Jeśli często świadczysz usługi diagnostyczne poza warsztatem, skopometr jest niezastąpiony. Nie musisz martwić się o zasilanie laptopa czy jego bezpieczeństwo.
• Ciasne przestrzenie: W niektórych sytuacjach, np. wewnątrz pojazdu, pod deską rozdzielczą, gdzie trudno jest postawić laptopa, kompaktowy skopometr sprawdza się idealnie.
• Szybkie pomiary: Do szybkich, doraźnych pomiarów, gdzie nie potrzebujemy zaawansowanej analizy, skopometr jest znacznie wygodniejszy i szybszy w uruchomieniu.

Wiele skopometrów ma zintegrowane funkcje multimetru. Jest to z pewnością wygodne, gdy potrzebujemy szybko zmierzyć napięcie czy rezystancję bez przełączania urządzeń. Jednakże, z mojego doświadczenia wynika, że często jest to zbędny dodatek. Większość warsztatów i tak ma już dobry multimetr, a skupienie się na jakości funkcji oscyloskopu, zamiast na "wszystkomającej" integracji, jest zazwyczaj lepszym wyborem. Jeśli multimetr jest słabej jakości, a oscyloskop przeciętny, to tak naprawdę nie mamy ani dobrego multimetru, ani dobrego oscyloskopu.

Rekomendowane modele oscyloskopów: od budżetowych po profesjonalne

Teraz przejdźmy do konkretów. Przedstawię Wam praktyczny przewodnik po modelach oscyloskopów, które są dostępne na rynku, z podziałem na przedziały cenowe, abyście mogli dopasować sprzęt do swoich potrzeb i budżetu.

Opcje budżetowe (do 1000 zł): dla początkujących i podstawowych zadań

Dla osób, które dopiero zaczynają swoją przygodę z oscyloskopem lub potrzebują go do podstawowej diagnostyki, dostępne są budżetowe oscyloskopy USB. Są one idealne do nauki i pierwszych kroków w świecie analizy przebiegów. Ich możliwości są oczywiście ograniczone w porównaniu do droższych modeli, ale do wielu zadań są w zupełności wystarczające.

• Hantek 6022BE: To jeden z najpopularniejszych i najbardziej przystępnych cenowo oscyloskopów USB. Oferuje dwa kanały, pasmo 20 MHz i próbkowanie 48 MS/s. Jest idealny do nauki, podstawowych pomiarów sygnałów z czujników (np. wału korbowego, wałka rozrządu), a także do analizy wolniejszych sygnałów sterujących. Jego prostota i niska cena sprawiają, że jest to świetny wybór na początek.
• Fnirsi (różne modele przystawek USB): Fnirsi oferuje szereg kompaktowych przystawek USB, często z wbudowanym ekranem, które również mieszczą się w tym przedziale cenowym. Ich specyfikacje są zbliżone do Hanteka 6022BE, a ich główną zaletą jest często jeszcze większa mobilność. Są dobre do szybkich pomiarów w terenie i podstawowej diagnostyki.

Średnia półka (1000 - 4000 zł): zwiększone możliwości dla rozwijającego się warsztatu

W tym przedziale cenowym znajdziemy już znacznie bardziej zaawansowane przystawki PC oraz dobrej klasy skopometry. Oferują one ulepszone funkcje, wyższe pasmo przenoszenia, szybsze próbkowanie i często lepsze oprogramowanie, co przekłada się na większą precyzję i szerszy zakres zastosowań.

• Siglent SDS1202X-E: To jeden z moich ulubionych modeli w tej półce. Jest to samodzielny oscyloskop stołowy, ale jego parametry (2 kanały, 200 MHz, 1 GS/s) i funkcjonalność są imponujące. Oferuje duży ekran, intuicyjną obsługę i zaawansowane funkcje analizy, co czyni go doskonałym wyborem dla profesjonalnego warsztatu, który potrzebuje niezawodnego i precyzyjnego narzędzia.
• Rigol (wybrane modele): Rigol to kolejna marka oferująca solidne oscyloskopy stołowe w tym przedziale cenowym. Ich urządzenia charakteryzują się dobrą jakością wykonania i stabilnym oprogramowaniem. Warto zwrócić uwagę na modele z serii DS1000Z.
• Wyższe serie Hantek (np. Hantek 1008C, Hantek DSO4084C): Hantek oferuje również bardziej zaawansowane przystawki USB, takie jak 1008C (8 kanałów, idealny do analizy wielu czujników jednocześnie, choć pasmo i próbkowanie są niższe) czy DSO4084C (4 kanały, 80 MHz, 1 GS/s). Są to bardzo dobre opcje dla warsztatów, które chcą wykorzystać laptopa jako centrum diagnostyczne, ale potrzebują wyższych parametrów niż w modelach budżetowych.

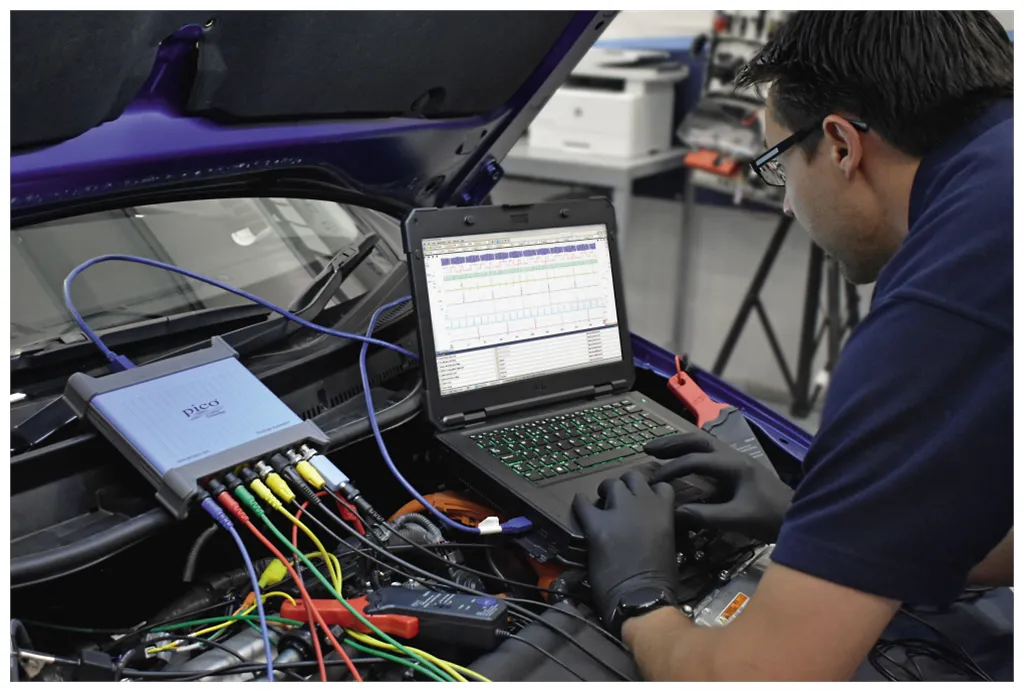

PicoScope: profesjonalny standard w diagnostyce motoryzacyjnej

Jeśli mówimy o profesjonalnej diagnostyce samochodowej, nie sposób nie wspomnieć o PicoScope. Jest on uważany za standard branżowy i to z bardzo dobrego powodu. PicoScope to nie tylko oscyloskop, to kompletny system diagnostyczny ze specjalistycznym oprogramowaniem i zaawansowanymi funkcjami, które zostały zaprojektowane z myślą o mechanikach.

Zalety oprogramowania PicoScope są nie do przecenienia:

• Biblioteka przebiegów wzorcowych: Oprogramowanie zawiera obszerną bazę danych prawidłowych przebiegów dla tysięcy komponentów samochodowych. To nieoceniona pomoc, szczególnie dla mniej doświadczonych użytkowników, ponieważ pozwala na szybkie porównanie zmierzonego sygnału z prawidłowym wzorcem.
• Testy prowadzone: PicoScope oferuje gotowe procedury testowe krok po kroku, które prowadzą mechanika przez proces diagnostyki, wskazując, gdzie podłączyć sondy i jak interpretować wyniki.
• Zaawansowane narzędzia analityczne: Oprogramowanie PicoScope posiada funkcje takie jak dekodowanie magistrali CAN/LIN, analizę widma, funkcje matematyczne na przebiegach i wiele innych, które usprawniają procesy diagnostyczne i pozwalają na głębszą analizę problemów.
• Intuicyjny interfejs: Mimo zaawansowanych funkcji, oprogramowanie jest bardzo intuicyjne i łatwe w obsłudze, co skraca czas nauki i pozwala szybko przejść do efektywnej pracy.

Inwestycja w PicoScope to znaczący wydatek, często przekraczający 4000 zł, a w przypadku bardziej zaawansowanych zestawów nawet kilkanaście tysięcy. Jednakże, z mojego doświadczenia wynika, że zwrot z inwestycji jest bardzo szybki. Oszczędność czasu diagnostycznego, zwiększona dokładność w rozwiązywaniu złożonych problemów, unikanie niepotrzebnej wymiany części i możliwość podejmowania się trudniejszych napraw, które wcześniej były poza zasięgiem warsztatu to wszystko przekłada się na realne zyski. PicoScope to narzędzie, które pozwala warsztatowi wejść na wyższy poziom profesjonalizmu.

Praktyczne zastosowania oscyloskopu w warsztacie samochodowym

Teoria to jedno, ale praktyka to drugie. Chciałbym Wam pokazać, jak oscyloskop może być wykorzystywany w codziennej pracy warsztatu, rozwiązując realne problemy.

Diagnostyka pasożytniczych poborów prądu ("złodziej prądu")

Problem "złodzieja prądu", czyli pasożytniczego poboru prądu, który rozładowuje akumulator, jest zmorą wielu mechaników. Oscyloskop z cęgami prądowymi to idealne narzędzie do jego diagnozy, ponieważ pozwala na bezinwazyjny pomiar prądu bez przerywania obwodu. Oto jak to zrobić:

1. Przygotowanie: Upewnij się, że wszystkie systemy w pojeździe są wyłączone, a drzwi zamknięte (lub zablokowane, aby symulować zamknięcie). Podłącz cęgi prądowe do oscyloskopu i ustaw odpowiedni zakres (np. 20A dla niskich poborów).
2. Podłączenie cęgów: Załóż cęgi prądowe na kabel masowy akumulatora (lub plusowy, jeśli tak jest wygodniej), upewniając się, że obejmują tylko jeden przewód.
3. Monitorowanie: Włącz oscyloskop i obserwuj przebieg prądu. Po pewnym czasie (zazwyczaj 20-30 minut, aż wszystkie moduły "zasną") pobór prądu powinien spaść do wartości nominalnej (zazwyczaj poniżej 50 mA).
4. Lokalizacja usterki: Jeśli pobór prądu jest zbyt wysoki, zacznij wyjmować bezpieczniki po kolei, obserwując spadek prądu na oscyloskopie. Gdy prąd spadnie, zlokalizowałeś obwód, w którym znajduje się "złodziej".
5. Analiza przebiegu: Oscyloskop może również pokazać, czy pobór prądu jest stały, czy pulsujący, co może wskazywać na rodzaj uszkodzonego elementu (np. migająca dioda, uszkodzony moduł).

Weryfikacja ustawienia rozrządu silnika

Weryfikacja ustawienia rozrządu silnika to kolejna kluczowa aplikacja oscyloskopu. Zamiast rozbierać silnik, aby sprawdzić znaki rozrządu, możemy porównać sygnały z czujników położenia wału korbowego (CKP) i wałka rozrządu (CMP). Prawidłowe przebiegi tych sygnałów są ze sobą zsynchronizowane w określony sposób. Jeśli rozrząd jest przestawiony, kształt sygnału CMP w stosunku do CKP będzie przesunięty, a oscyloskop natychmiast to ujawni. Właśnie dlatego dwukanałowy oscyloskop jest tu absolutnie niezbędny pozwala na jednoczesne oglądanie i porównywanie obu sygnałów, bez których taka diagnostyka byłaby niemożliwa.

Analiza magistrali CAN/LIN

Problemy z komunikacją w magistrali CAN to częsta przyczyna wielu usterek. Oscyloskop jest tu niezastąpiony do diagnozy. Oto kroki diagnostyczne:

1. Podłączenie: Podłącz sondy oscyloskopu do linii CAN High i CAN Low (najlepiej w miejscu łatwo dostępnym, np. w gnieździe OBD).
2. Ustawienia: Ustaw odpowiedni zakres napięcia (zazwyczaj 5V/div) i podstawę czasu (np. 10-20 µs/div) oraz tryb wyzwalania na zbocze sygnału.
3. Analiza przebiegu: Obserwuj przebiegi sygnałów. Prawidłowe sygnały CAN High i CAN Low powinny być lustrzanym odbiciem, z poziomami napięć około 2,5V do 3,5V dla CAN High i 2,5V do 1,5V dla CAN Low.
4. Identyfikacja anomalii: Szukaj typowych anomalii, takich jak:
   • Brak sygnału: Wskazuje na przerwę w obwodzie lub uszkodzony moduł.
   • Zwarcia: Linie CAN High i CAN Low mogą być zwarte ze sobą, do masy lub do plusa, co objawi się spłaszczonymi lub przesuniętymi przebiegami.
   • Nieprawidłowe poziomy napięć: Zbyt niskie lub zbyt wysokie napięcia mogą wskazywać na uszkodzony moduł lub problem z rezystancją terminującą.
   • Zaszumienie sygnału: Zakłócenia mogą powodować błędy w komunikacji.
5. Rezystancja terminująca: Oscyloskop pozwala również na łatwą weryfikację rezystancji terminującej magistrali CAN (powinna wynosić około 60 Ohm), poprzez obserwację kształtu sygnału po odłączeniu jednego z modułów.

Diagnostyka układu zapłonowego i wtryskowego

Oscyloskop to potężne narzędzie do wizualizacji pracy wtryskiwaczy paliwa i cewek zapłonowych. W przypadku wtryskiwaczy, możemy podłączyć sondę do sygnału sterującego i obserwować przebieg napięcia lub prądu. Prawidłowy przebieg pokaże nam czas otwarcia wtryskiwacza, napięcie sterujące i ewentualne odbicia. Nieprawidłowy kształt sygnału może wskazywać na uszkodzoną cewkę wtryskiwacza, problem z jego zasilaniem lub sterowaniem.

Podobnie jest z cewkami zapłonowymi. Podłączając sondę do sygnału sterującego cewką, możemy zobaczyć moment jej naładowania i rozładowania, a także napięcie indukowane w uzwojeniu wtórnym. Analiza tego przebiegu pozwala na diagnozowanie wypadania zapłonów, problemów z iskrą, uszkodzonych cewek czy świec zapłonowych. To znacznie bardziej precyzyjna metoda niż tylko odczyt kodów błędów, które często wskazują na ogólne wypadanie zapłonów, ale nie precyzują przyczyny.

Niezbędne akcesoria do oscyloskopu samochodowego

Sam oscyloskop to dopiero początek. Aby w pełni wykorzystać jego potencjał i zapewnić bezpieczeństwo pracy w warunkach warsztatowych, potrzebne są odpowiednie akcesoria. Bez nich, nawet najlepszy oscyloskop będzie tylko drogą zabawką.

Sondy, przewody i krokodylki

Podstawą każdego zestawu są dobrej jakości sondy, przewody i krokodylki. To one umożliwiają bezpieczne i precyzyjne wpięcie się w instalację elektryczną pojazdu. Warto zainwestować w:

• Standardowe sondy pomiarowe: Zazwyczaj dołączane do oscyloskopu, z przełącznikiem tłumienia x1/x10. Są uniwersalne do większości pomiarów napięcia.
• Krokodylki i przewody bananowe: Do łatwego podłączania się do mas i punktów testowych.
• Sondy igłowe: Niezastąpione do wpinania się w izolację przewodów bez jej uszkadzania, szczególnie przydatne przy testowaniu czujników i sygnałów sterujących.
• Przewody z końcówkami typu "back-probe": Pozwalają na wpięcie się w złącza od tyłu, bez konieczności rozpinania wtyczek.

Cęgi prądowe: bezinwazyjny pomiar prądu

Jak już wspomniałem, cęgi prądowe to absolutny „must-have” w warsztacie samochodowym. Umożliwiają one bezpośredni, bezinwazyjny pomiar prądu płynącego w przewodzie, bez konieczności jego rozłączania. Jest to kluczowe przy diagnostyce podzespołów o dużym poborze prądu, takich jak rozruszniki, alternatory, pompy paliwa czy wentylatory chłodnicy. Dzięki nim możemy szybko sprawdzić, czy dany element pobiera prawidłowy prąd, czy też jest przeciążony lub uszkodzony. Cęgi prądowe integrują się z oscyloskopem, przekształcając mierzoną wartość prądu na napięcie, które jest następnie wyświetlane jako przebieg. Warto zainwestować w cęgi o różnych zakresach pomiarowych (np. do 20A dla niskich prądów i do 600A dla wysokich).

Przeczytaj również: Pozwolenia na warsztat samochodowy: Kompletny przewodnik krok po kroku

Tłumiki i dzielniki napięcia: bezpieczeństwo i precyzja

W niektórych systemach samochodowych, zwłaszcza w układach zapłonowych (np. pierwotne i wtórne napięcie zapłonu) czy w hybrydach/elektrykach, występują bardzo wysokie napięcia. Bezpieczny pomiar tych napięć wymaga użycia tłumików i dzielników napięcia. Ich rola polega na zmniejszeniu mierzonego napięcia do bezpiecznego poziomu, który nie uszkodzi oscyloskopu i nie zagrozi użytkownikowi. Tłumiki (np. x10, x100) są niezbędne do pomiarów wysokich napięć, zapewniając zarówno bezpieczeństwo sprzętu, jak i precyzję odczytu. Nigdy nie próbujcie mierzyć wysokich napięć bez odpowiedniego tłumika!

Podsumowanie: jak wybrać najlepszy oscyloskop dla Twojego warsztatu?

Wybór oscyloskopu to ważna decyzja, która może znacząco wpłynąć na efektywność i możliwości diagnostyczne Waszego warsztatu. Pamiętajcie, że inwestycja w sprzęt to tylko część sukcesu. Równie ważne jest zdobycie wiedzy i umiejętności potrzebnych do jego efektywnego wykorzystania. Zacznijcie od podstaw, eksperymentujcie, korzystajcie z dostępnych zasobów edukacyjnych i integrujcie oscyloskop z codzienną praktyką. To narzędzie, które z czasem stanie się Waszą prawą ręką.

Zanim jednak dokonacie zakupu, zadajcie sobie te 5 kluczowych pytań:

1. Ile kanałów potrzebuję? Czy dwa kanały wystarczą do moich typowych zadań, czy potrzebuję czterech do bardziej zaawansowanej diagnostyki?
2. Jakie pasmo przenoszenia i częstotliwość próbkowania są dla mnie optymalne? Czy 20-100 MHz i 250 MS/s do 1 GS/s będą wystarczające, czy potrzebuję wyższych parametrów?
3. Jaki format oscyloskopu będzie dla mnie najlepszy? Czy preferuję elastyczność przystawki USB z laptopem, czy mobilność i wytrzymałość skopometru?
4. Jaki jest mój budżet i jaki zwrot z inwestycji oczekuję? Czy stać mnie na profesjonalne rozwiązanie takie jak PicoScope, czy lepiej zacząć od budżetowej opcji i stopniowo rozwijać swoje umiejętności?
5. Jakie akcesoria są mi niezbędne? Czy mam już cęgi prądowe, tłumiki i odpowiednie sondy, czy muszę je dokupić do wybranego oscyloskopu?
