Ursus C-330: Regulacja sprzęgła dwustopniowego koniec zgrzytania!

Kiedy sprzęgło w C-330 potrzebuje Twojej uwagi? Rozpoznaj sygnały

Prawidłowa regulacja sprzęgła to absolutna podstawa komfortowej i przede wszystkim bezpiecznej pracy ciągnikiem. Zaniedbanie tego aspektu może prowadzić nie tylko do irytujących problemów z obsługą, ale także do przyspieszonego zużycia drogich podzespołów, takich jak tarcza sprzęgłowa, docisk czy łożysko oporowe. Z mojego doświadczenia wiem, że wiele awarii można uniknąć, reagując na pierwsze sygnały. Oto najczęstsze objawy, które powinny Cię zaalarmować i skłonić do sprawdzenia sprzęgła:

• Zgrzytanie podczas zmiany biegów lub trudności w ich włączaniu.
• "Ciągnięcie" sprzęgła ciągnik powoli jedzie mimo wciśniętego pedału.
• Problemy z włączeniem lub wyłączeniem wałka odbioru mocy (WOM).
• Szarpanie przy ruszaniu.

Czy zgrzytanie biegów to zawsze wina skrzyni?

Często spotykam się z sytuacją, gdy właściciele C-330, słysząc zgrzytanie przy zmianie biegów, od razu podejrzewają usterkę skrzyni biegów. Oczywiście, czasem to prawda, ale w wielu przypadkach winowajcą jest nieprawidłowo wyregulowane sprzęgło. Jeśli sprzęgło "ciągnie", oznacza to, że nawet po wciśnięciu pedału do końca, tarcza sprzęgłowa nie jest w pełni rozłączona od koła zamachowego. W efekcie wałek sprzęgłowy nadal się obraca, co uniemożliwia płynne zazębienie kół zębatych w skrzyni i prowadzi do charakterystycznego zgrzytania. Zawsze warto zacząć od sprawdzenia sprzęgła, zanim rozbierzesz skrzynię.

Dlaczego wałek WOM nie chce się wyłączyć? Symptomy problemów z II stopniem

Wałek odbioru mocy (WOM) to kluczowy element w wielu pracach polowych. Jeśli masz problemy z jego włączeniem, wyłączeniem lub zauważasz, że samoczynnie się wyłącza, to niemal na pewno problem leży w drugim stopniu sprzęgła. Drugi stopień odpowiada właśnie za sterowanie WOM-em. Nieprawidłowy luz na dźwigienkach II stopnia sprawia, że docisk nie działa tak, jak powinien, co bezpośrednio przekłada się na kłopoty z załączaniem i rozłączaniem wałka. Pamiętam, jak jeden z klientów był przekonany, że ma uszkodzony WOM, a wystarczyła precyzyjna regulacja.

Szarpanie przy ruszaniu jak sprzęgło wpływa na płynność jazdy?

Szarpanie ciągnika podczas ruszania to nie tylko dyskomfort, ale także zwiększone obciążenie dla całego układu napędowego, w tym dla półosi i skrzyni biegów. Kiedy sprzęgło jest źle wyregulowane, zwłaszcza jeśli tarcza jest już nieco zużyta, nie zapewnia płynnego i równomiernego załączania napędu. Może to wynikać zarówno ze zbyt małego luzu, który powoduje "podpieranie" sprzęgła, jak i z nierównego ustawienia łapek, co prowadzi do nierównomiernego docisku. Prawidłowa regulacja znacznie poprawia płynność ruszania i wydłuża żywotność podzespołów.

Przygotowanie to podstawa: co musisz wiedzieć i mieć przed regulacją?

Zanim zabierzesz się do pracy, musisz odpowiednio się przygotować. W mojej praktyce zawsze powtarzam, że dobra diagnoza i odpowiednie narzędzia to połowa sukcesu. W przypadku sprzęgła w Ursusie C-330 kluczowe jest rozpoznanie, z jakim typem sprzęgła masz do czynienia, ponieważ procedury regulacji znacząco się różnią.

Stary czy nowy typ sprzęgła? Jak w prosty sposób rozpoznać wersję w swoim ciągniku

W ciągnikach Ursus C-330 występują dwa rodzaje dwustopniowego sprzęgła: starszy i nowszy. To kluczowa informacja, ponieważ wartości luzów i metody regulacji są inne. Jak je rozpoznać? To prostsze niż myślisz:

• Stary typ (3 łapki): Charakteryzuje się tym, że posiada trzy dźwigienki wyciskowe (potocznie nazywane "łapkami"), które są odpowiedzialne za rozłączanie obu stopni sprzęgła. Regulacja II stopnia odbywa się za pomocą wkrętów dociskających.
• Nowy typ (6 łapek): W tym wariancie znajdziesz sześć dźwigienek wyciskowych. Trzy z nich odpowiadają za I stopień (napęd jazdy), a pozostałe trzy za II stopień (WOM). Każdy stopień ma swoje niezależne łapki i regulację.

Wystarczy zajrzeć przez okienko rewizyjne, o którym za chwilę opowiem, i policzyć dźwigienki. To podstawowa, ale niezwykle ważna informacja przed rozpoczęciem jakichkolwiek prac.

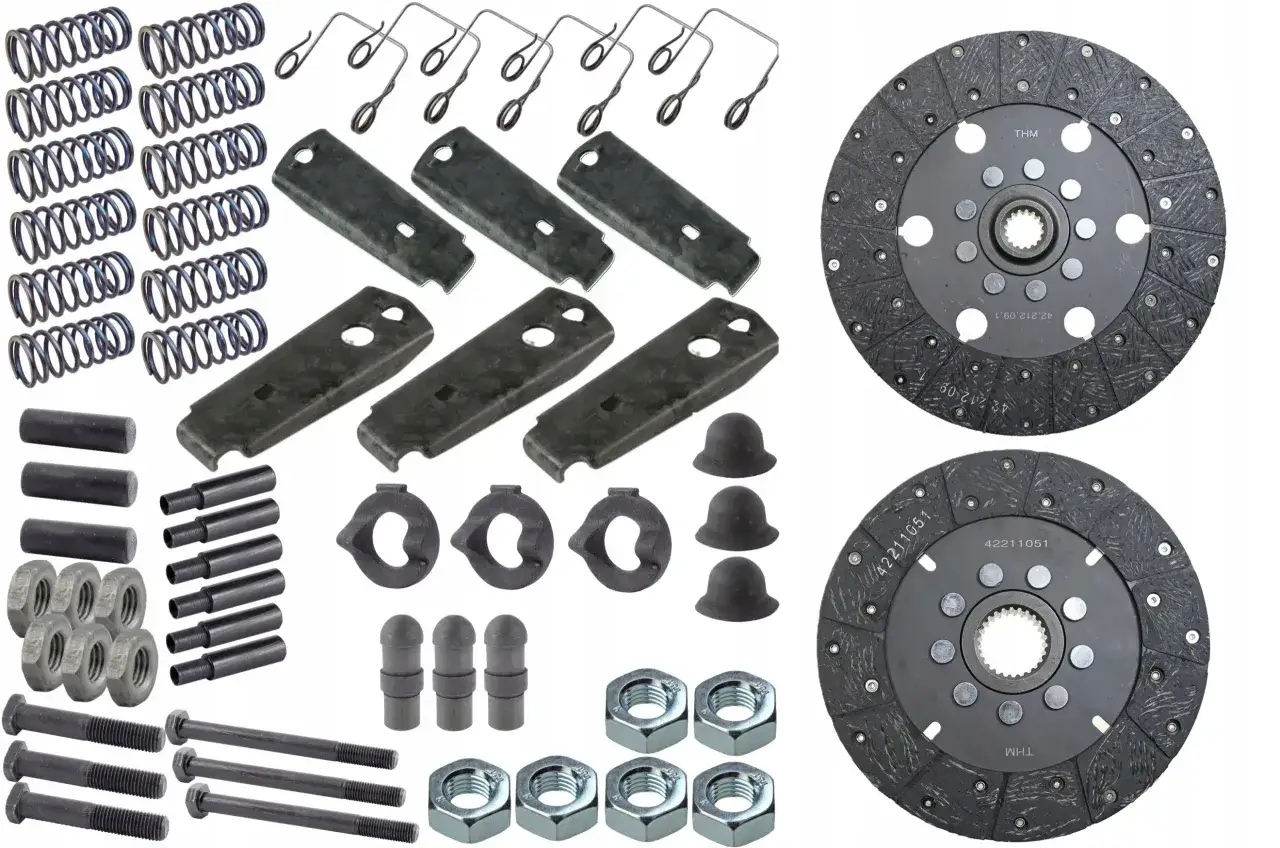

Potrzebne narzędzia, które musisz mieć pod ręką

Nie ma nic gorszego niż przerywanie pracy w połowie, bo brakuje odpowiedniego klucza. Zadbaj o to, by mieć wszystko pod ręką. Oto lista narzędzi, które będą Ci niezbędne:

• Klucze płaskie (o odpowiednich rozmiarach do nakrętek regulacyjnych i kontrujących zazwyczaj 13, 17, 19 mm).
• Śrubokręt (do regulacji wkrętów w sprzęgle starego typu).
• Szczelinomierz lub precyzyjny przymiar (np. kawałek płaskownika) o grubościach 6 mm, 8 mm i 12 mm. To absolutny must-have do precyzyjnego ustawienia luzów.
• Latarka (do oświetlenia wnętrza obudowy sprzęgła tam bywa ciemno!).

Bezpieczeństwo przede wszystkim jak przygotować ciągnik do pracy?

Zawsze powtarzam: bezpieczeństwo to priorytet. Praca przy ciągniku, zwłaszcza w okolicach skrzyni biegów i sprzęgła, wymaga szczególnej ostrożności. Przed przystąpieniem do jakichkolwiek regulacji upewnij się, że ciągnik jest odpowiednio zabezpieczony:

1. Zaparkuj ciągnik na płaskim i stabilnym podłożu.
2. Zaciągnij hamulec ręczny i zabezpiecz koła klinami, aby uniemożliwić jego stoczenie.
3. Wyłącz silnik i wyjmij kluczyki ze stacyjki.
4. Upewnij się, że wałek WOM jest wyłączony.

Dopiero po wykonaniu tych kroków możesz bezpiecznie przystąpić do pracy.

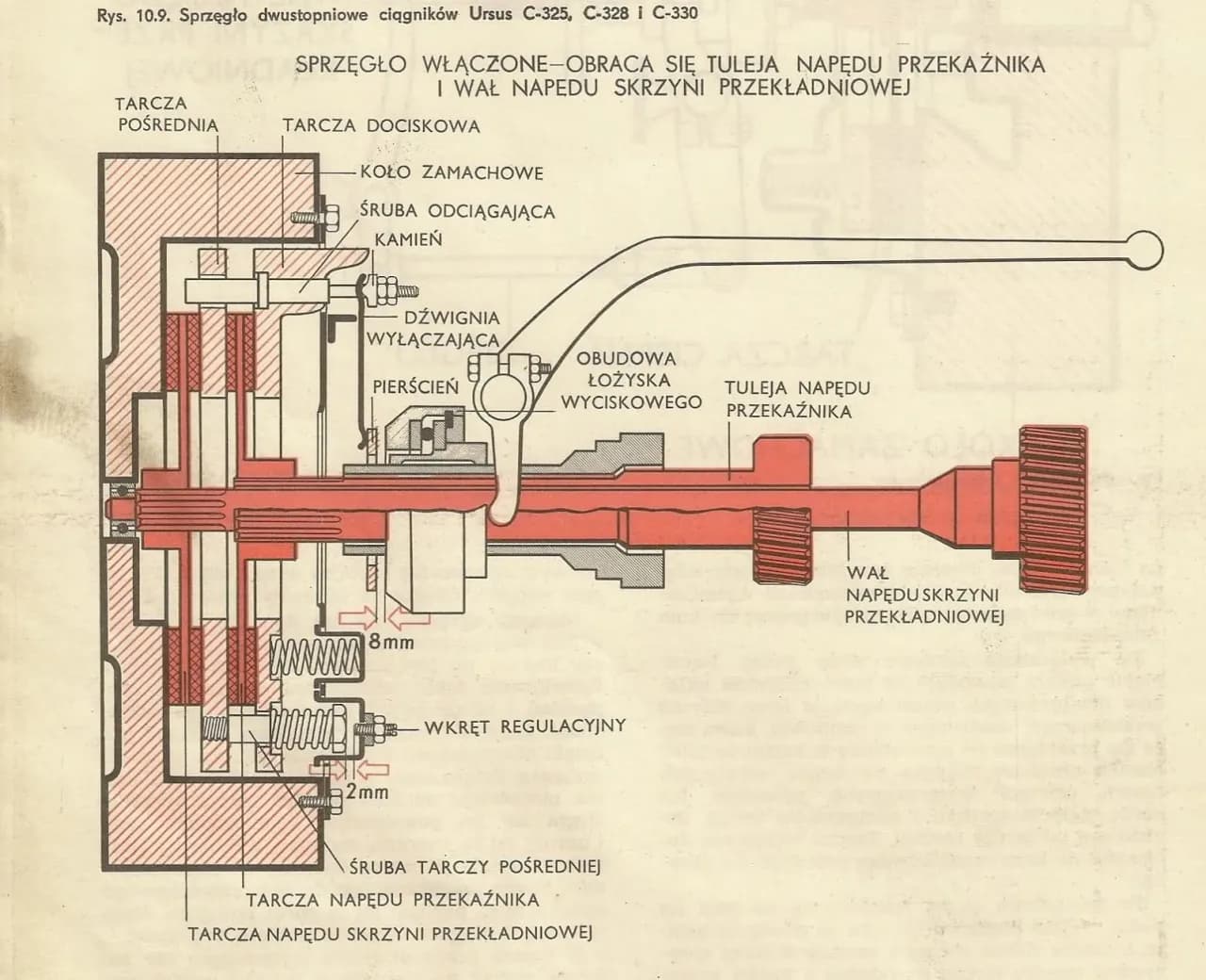

Regulacja sprzęgła 3-łapkowego w C-330: precyzyjny poradnik

Jeśli rozpoznałeś, że w Twoim Ursusie C-330 zamontowane jest sprzęgło starego typu z trzema dźwigienkami wyciskowymi, to poniższe kroki są dla Ciebie. Pamiętaj, że precyzja jest tutaj kluczowa, a każdy milimetr ma znaczenie dla prawidłowego działania sprzęgła.

Krok 1: Uzyskanie dostępu przez okienko rewizyjne

Aby dostać się do mechanizmu regulacyjnego sprzęgła, musisz otworzyć okienko rewizyjne. To nic skomplikowanego, ale wymaga uwagi:

1. Zlokalizuj okienko rewizyjne po prawej stronie obudowy sprzęgła, zazwyczaj zabezpieczone niewielką pokrywą.
2. Odkręć śruby mocujące pokrywę i ostrożnie ją zdejmij.
3. Ustaw wał korbowy tak, aby łapki sprzęgła były widoczne i dostępne do regulacji. Możesz to zrobić, obracając kołem zamachowym ręcznie lub delikatnie uruchamiając silnik na bardzo krótko (tylko w celu ustawienia, nigdy podczas regulacji!).

Krok 2: Ustawienie I stopnia (jazda) jak uzyskać idealne 8 mm luzu?

Pierwszy stopień sprzęgła odpowiada za napęd jezdny. Jego prawidłowe ustawienie jest kluczowe dla płynnej zmiany biegów i ruszania. W przypadku sprzęgła 3-łapkowego, luz ten wynosi 8 mm:

1. Zlokalizuj trzy dźwigienki regulacyjne I stopnia.
2. Za pomocą klucza poluzuj nakrętki kontrujące na każdej dźwigience.
3. Wsuń przymiar o grubości 8 mm (lub szczelinomierz) między koniec łapki a łożysko oporowe.
4. Dokręcaj nakrętkę regulacyjną, aż przymiar będzie lekko przylegał, zapewniając luz 8 mm.
5. Powtórz czynność dla pozostałych dwóch łapek, dbając o równe ustawienie wszystkich trzech. To bardzo ważne, aby docisk był równomierny!
6. Dokręć nakrętki kontrujące, jednocześnie kontrolując, czy luz nie uległ zmianie.

Krok 3: Perfekcyjna regulacja II stopnia (WOM) metodą 1, 5 obrotu

Drugi stopień sprzęgła, jak już wiesz, steruje wałkiem odbioru mocy. W sprzęgle 3-łapkowym regulacja odbywa się inaczej niż w nowszym typie, za pomocą sześciu wkrętów dociskających. Pamiętaj o precyzji:

1. Zlokalizuj sześć wkrętów dociskających na obudowie sprzęgła, odpowiedzialnych za II stopień.
2. Poluzuj nakrętki kontrujące na każdym z wkrętów.
3. Dokręć każdy wkręt śrubokrętem do oporu (delikatnie, aby nie uszkodzić gwintu!).
4. Następnie odkręć każdy wkręt o dokładnie 1,5 obrotu. To jest kluczowa wartość dla tego typu sprzęgła.
5. Dokręć nakrętki kontrujące, aby zabezpieczyć ustawienia.

Krok 4: Kontrola i zabezpieczenie ustawień

Po wykonaniu wszystkich regulacji, zawsze poświęć chwilę na ponowne sprawdzenie. Upewnij się, że wszystkie nakrętki kontrujące są dokręcone i że luzy, które ustawiłeś, nie uległy zmianie podczas dokręcania. To zapobiegnie rozregulowaniu się sprzęgła podczas pracy. Ja zawsze obracam kołem zamachowym o pełny obrót i sprawdzam luzy raz jeszcze, dla pewności.

Sprzęgło 6-łapkowe w C-330: jak wyregulować je bezbłędnie?

Jeśli w Twoim Ursusie C-330 zamontowano sprzęgło nowego typu, z sześcioma dźwigienkami wyciskowymi, to poniższe instrukcje są dla Ciebie. Pamiętaj, że wartości luzów są inne niż w starym typie, więc nie pomyl procedur!

Krok 1: Lokalizacja dźwigienek I i II stopnia

W sprzęgle 6-łapkowym masz do czynienia z dwoma zestawami dźwigienek. Ważne jest, aby je prawidłowo zidentyfikować, ponieważ każdy zestaw odpowiada za inny stopień sprzęgła i ma inną wartość luzu:

• Trzy dźwigienki I stopnia (jazdy): Zazwyczaj są one dłuższe lub znajdują się bliżej łożyska oporowego. Odpowiadają za napęd jezdny.
• Trzy dźwigienki II stopnia (WOM): Są zazwyczaj krótsze lub położone nieco dalej od łożyska oporowego. Odpowiadają za wałek odbioru mocy.

Po otwarciu okienka rewizyjnego (jak w Kroku 1 dla sprzęgła 3-łapkowego) i obróceniu koła zamachowego, powinieneś być w stanie je rozróżnić.

Krok 2: Precyzyjne ustawienie luzu I stopnia dlaczego 6 mm to wartość kluczowa?

Dla sprzęgła 6-łapkowego, luz na dźwigienkach I stopnia (jazdy) jest mniejszy niż w starym typie i wynosi 6 mm. Niektórzy mechanicy dopuszczają zakres 6-8 mm, ale ja zawsze dążę do precyzyjnych 6 mm, aby zapewnić optymalne rozłączanie:

1. Zlokalizuj trzy dźwigienki regulacyjne I stopnia.
2. Poluzuj nakrętki kontrujące na każdej z tych dźwigienek.
3. Wsuń przymiar o grubości 6 mm (lub szczelinomierz) między koniec łapki a łożysko oporowe.
4. Dokręcaj nakrętkę regulacyjną, aż przymiar będzie lekko przylegał, zapewniając luz 6 mm.
5. Powtórz czynność dla pozostałych dwóch łapek I stopnia, dbając o ich równe ustawienie. To jest tak samo ważne, jak w sprzęgle 3-łapkowym.
6. Dokręć nakrętki kontrujące, kontrolując luz.

Krok 3: Ustawienie II stopnia napędu WOM jak dokładnie wyregulować 12 mm?

Regulacja drugiego stopnia sprzęgła (WOM) w typie 6-łapkowym również odbywa się za pomocą dźwigienek, ale z inną wartością luzu 12 mm. Podobnie jak w przypadku I stopnia, niektórzy dopuszczają zakres 12-14 mm, ale precyzyjne 12 mm daje najlepsze rezultaty:

1. Zlokalizuj trzy dźwigienki regulacyjne II stopnia.
2. Poluzuj nakrętki kontrujące na każdej z tych dźwigienek.
3. Wsuń przymiar o grubości 12 mm (lub szczelinomierz) między koniec łapki a łożysko oporowe.
4. Dokręcaj nakrętkę regulacyjną, aż przymiar będzie lekko przylegał, zapewniając luz 12 mm.
5. Powtórz czynność dla pozostałych dwóch łapek II stopnia, zachowując równe ustawienie.
6. Dokręć nakrętki kontrujące, kontrolując luz.

Krok 4: Podwójne sprawdzenie i finalne kontry

Podobnie jak w przypadku sprzęgła 3-łapkowego, po wyregulowaniu wszystkich sześciu dźwigienek koniecznie sprawdź je ponownie. Obróć kołem zamachowym i upewnij się, że wszystkie luzy są zgodne z zalecanymi wartościami i że nakrętki kontrujące są solidnie dokręcone, ale bez nadmiernej siły. To jest Twój ostatni moment na weryfikację przed zamknięciem okienka rewizyjnego.

Finalny szlif: regulacja luzu pedału sprzęgła

Po precyzyjnej regulacji luzów wewnątrz obudowy sprzęgła, ostatnim, ale równie ważnym etapem jest ustawienie luzu jałowego na pedale sprzęgła. To on stanowi ostateczny wskaźnik prawidłowego ustawienia całego układu i ma bezpośredni wpływ na komfort i trwałość sprzęgła.

Jak prawidłowo zmierzyć i ustawić skok jałowy pedału?

Luz jałowy pedału sprzęgła to nic innego jak odległość, o jaką pedał porusza się swobodnie, zanim poczujesz opór i zacznie działać mechanizm rozłączający sprzęgło. Powinien on wynosić około 20-30 mm:

1. Zmierz luz jałowy pedału sprzęgła. Najlepiej użyć miarki i zmierzyć odległość, o jaką pedał przesuwa się w dół bez oporu.
2. Jeśli luz jest poza zakresem 20-30 mm, zlokalizuj śrubę regulacyjną cięgna pedału sprzęgła (zazwyczaj znajduje się ona w okolicy mocowania pedału do ramy).
3. Poluzuj nakrętkę kontrującą na śrubie regulacyjnej.
4. Obracaj śrubą regulacyjną, aż uzyskasz pożądany luz (20-30 mm). Pamiętaj, że zbyt mały luz jest gorszy niż zbyt duży.
5. Dokręć nakrętkę kontrującą i ponownie sprawdź luz, aby upewnić się, że się nie zmienił.

Co oznacza zbyt mały lub zbyt duży luz na pedale?

Nieprawidłowy luz na pedale sprzęgła może prowadzić do poważnych problemów:

• Zbyt mały luz: Jeśli luz jest za mały, łożysko oporowe może być ciągle "podpierane" przez dźwigienki sprzęgła. To prowadzi do jego szybkiego zużycia, a co gorsza, może powodować ciągłe ślizganie się tarczy sprzęgłowej, co drastycznie skraca jej żywotność i prowadzi do przegrzewania.
• Zbyt duży luz: Zbyt duży luz sprawia, że pedał sprzęgła musi być wciśnięty głębiej, aby w pełni rozłączyć sprzęgło. Może to utrudniać pełne rozłączenie I stopnia, powodując zgrzytanie biegów, a także uniemożliwiać prawidłowe rozłączenie II stopnia, co skutkuje problemami z WOM.

Dlatego tak ważne jest, aby ten ostatni etap regulacji był wykonany z należytą starannością.

Unikaj tych błędów: pułapki podczas regulacji sprzęgła

Nawet doświadczonym mechanikom zdarzają się pomyłki, a początkujący łatwo mogą wpaść w pułapki. Chcę Cię ostrzec przed najczęstszymi błędami, które widziałem podczas regulacji sprzęgła w Ursusie C-330. Uniknięcie ich pozwoli Ci zaoszczędzić czas, nerwy i pieniądze.

Nierówne ustawienie łapek cichy zabójca Twojego sprzęgła

To chyba najczęstszy i najbardziej szkodliwy błąd. Jeśli poszczególne łapki (dźwigienki) nie są ustawione równo, tarcza sprzęgłowa i docisk będą dociskane nierównomiernie. Co to oznacza w praktyce? Przede wszystkim szybsze i nierównomierne zużycie tarczy, a także nadmierne obciążenie łożyska oporowego. Z czasem prowadzi to do wibracji, szarpania i w konsekwencji do konieczności wymiany całego sprzęgła. Zawsze poświęć dodatkowe minuty na upewnienie się, że wszystkie łapki danego stopnia mają identyczny luz.

Pomylenie I i II stopnia co wtedy?

Szczególnie w sprzęgle 3-łapkowym, gdzie regulacja II stopnia odbywa się za pomocą wkrętów, a nie dźwigienek, łatwo jest pomylić procedury. Jeśli zastosujesz metodę "1,5 obrotu" do I stopnia lub spróbujesz ustawiać luzy szczelinomierzem na wkrętach II stopnia, możesz doprowadzić do całkowitego rozregulowania sprzęgła. Konsekwencje to niemożność włączenia biegów, ciągłe zgrzytanie lub całkowity brak możliwości załączenia WOM. Zawsze upewnij się, jaki typ sprzęgła posiadasz i stosuj odpowiednią procedurę.

Przeczytaj również: Jak sprawdzić wentylator chłodnicy na krótko? Poradnik krok po kroku

Zbyt mocne dokręcenie kontr jak nie uszkodzić gwintów?

Chęć solidnego zabezpieczenia ustawień jest zrozumiała, ale zbyt mocne dokręcanie nakrętek kontrujących może przynieść więcej szkody niż pożytku. Gwinty na dźwigienkach regulacyjnych są delikatne i łatwo je uszkodzić. Wystarczy umiarkowane dokręcenie, aby nakrętka spełniła swoje zadanie. Jeśli uszkodzisz gwint, będziesz musiał wymieniać całą dźwigienkę, co wiąże się z demontażem sprzęgła a tego przecież chcemy uniknąć.
