Alternator na stole: Zdiagnozuj usterkę sam, krok po kroku!

Jako doświadczony mechanik wiem, że samodzielna i precyzyjna diagnoza usterki alternatora może zaoszczędzić sporo czasu i pieniędzy. Ten szczegółowy poradnik krok po kroku został przygotowany, aby umożliwić Ci sprawdzenie wymontowanego z pojazdu alternatora w warunkach warsztatowych lub garażowych. Dzięki niemu będziesz w stanie dokładnie zdiagnozować problem i podjąć świadomą decyzję o naprawie lub wymianie.

Przygotowanie do testu: co musisz wiedzieć zanim zaczniesz?

Zanim przystąpisz do testowania alternatora, upewnij się, że masz pod ręką wszystkie niezbędne narzędzia i materiały. Odpowiednie wyposażenie to podstawa bezpiecznej i skutecznej diagnostyki.

• Sprawny akumulator 12V: Niezbędny do zasilenia obwodu.
• Multimetr cyfrowy: Do precyzyjnego pomiaru napięcia.
• Grube przewody połączeniowe (min. 16 mm²): Do obwodu głównego (B+ i masa), aby uniknąć spadków napięcia i przegrzania.
• Cieńsze przewody (ok. 1.5-2.5 mm²): Do obwodu wzbudzenia (D+).
• Wiertarka o dużej mocy: Do napędzania koła pasowego alternatora.
• Żarówka kontrolna 12V (2-5W): Niezbędna do obwodu wzbudzenia.
• Solidne imadło: Do bezpiecznego zamocowania alternatora.

Praca z akumulatorem i obwodami elektrycznymi zawsze wiąże się z pewnym ryzykiem, dlatego bezpieczeństwo jest priorytetem. Niewłaściwe podłączenie może prowadzić do zwarcia, uszkodzenia akumulatora, alternatora, a nawet pożaru. Zawsze upewnij się, że połączenia są pewne i nie ma ryzyka przypadkowego dotknięcia przewodów. Pamiętaj, że prawidłowe podłączenie nie tylko chroni sprzęt, ale przede wszystkim Ciebie.

• Zawsze odłączaj zasilanie przed zmianą połączeń.
• Używaj przewodów o odpowiednim przekroju, aby uniknąć przegrzewania.
• Nie dopuszczaj do zwarcia biegunów akumulatora.
• Pracuj w dobrze wentylowanym pomieszczeniu.
• Miej pod ręką gaśnicę proszkową.

Zrozumienie funkcji poszczególnych zacisków alternatora jest kluczowe dla jego poprawnego podłączenia i testowania. Każdy z nich pełni określoną rolę w procesie generowania i regulacji prądu.

• B+ (BAT): To główne, grube wyjście prądu stałego z alternatora. Łączy się je bezpośrednio z dodatnim biegunem akumulatora. To przez ten zacisk alternator dostarcza prąd do instalacji pojazdu i ładuje akumulator.
• D+ (L): Ten zacisk odpowiada za obwód wzbudzenia alternatora oraz za kontrolkę ładowania na desce rozdzielczej. Podanie prądu na ten styk (zawsze przez żarówkę) inicjuje proces ładowania. Gdy alternator zacznie pracować poprawnie, prąd przestaje płynąć przez żarówkę, a ona gaśnie.
• Masa (obudowa): Jest to połączenie z ujemnym biegunem akumulatora. W większości alternatorów masa jest realizowana poprzez obudowę urządzenia.
• W (Tach): To wyjście sygnału prądu przemiennego, które w niektórych modelach służy do zasilania obrotomierza. Nie jest ono niezbędne do testowania podstawowej funkcji ładowania.
• S (Sense): Wejście pomiarowe dla regulatora napięcia. Pozwala regulatorowi na precyzyjniejszą kontrolę napięcia bezpośrednio na akumulatorze, kompensując spadki napięcia na przewodach. Nie występuje we wszystkich modelach i nie jest kluczowe do podstawowego testu.

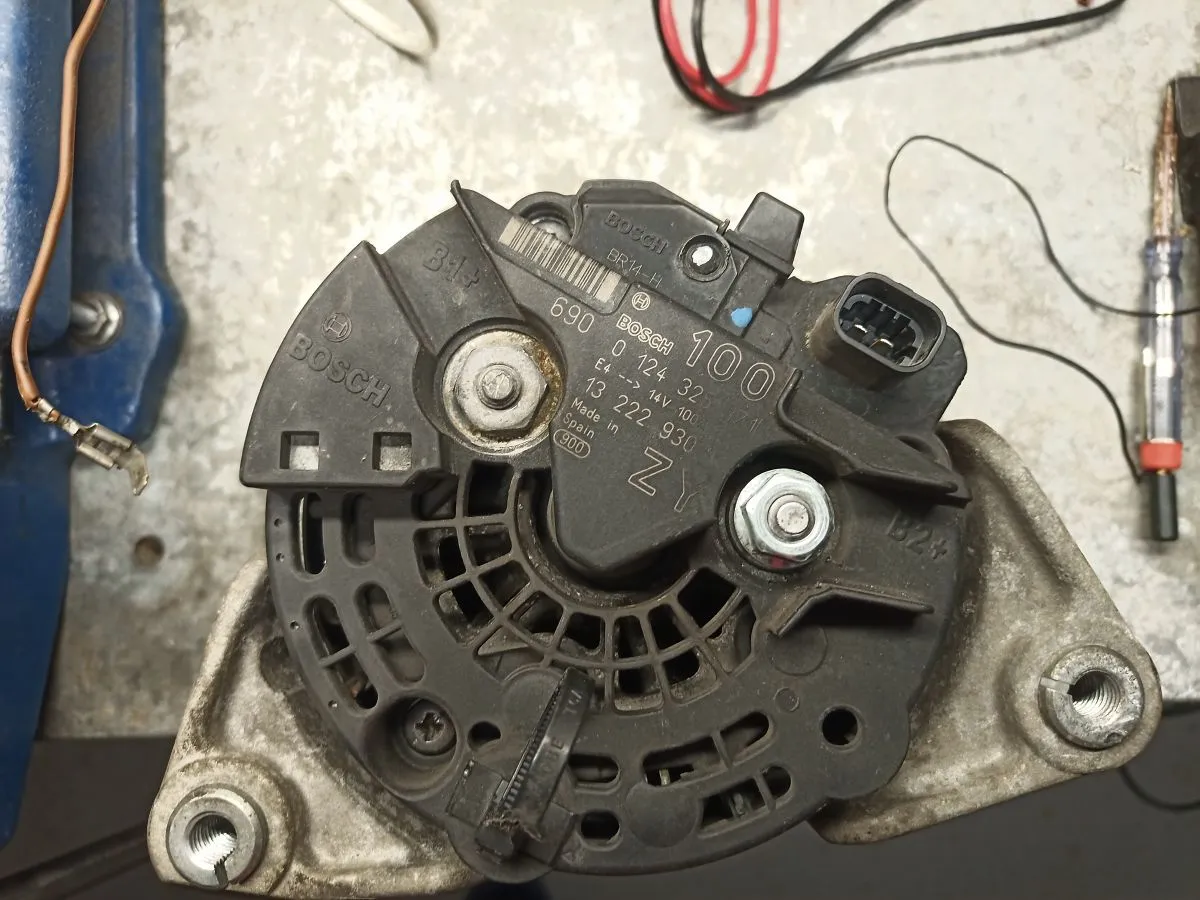

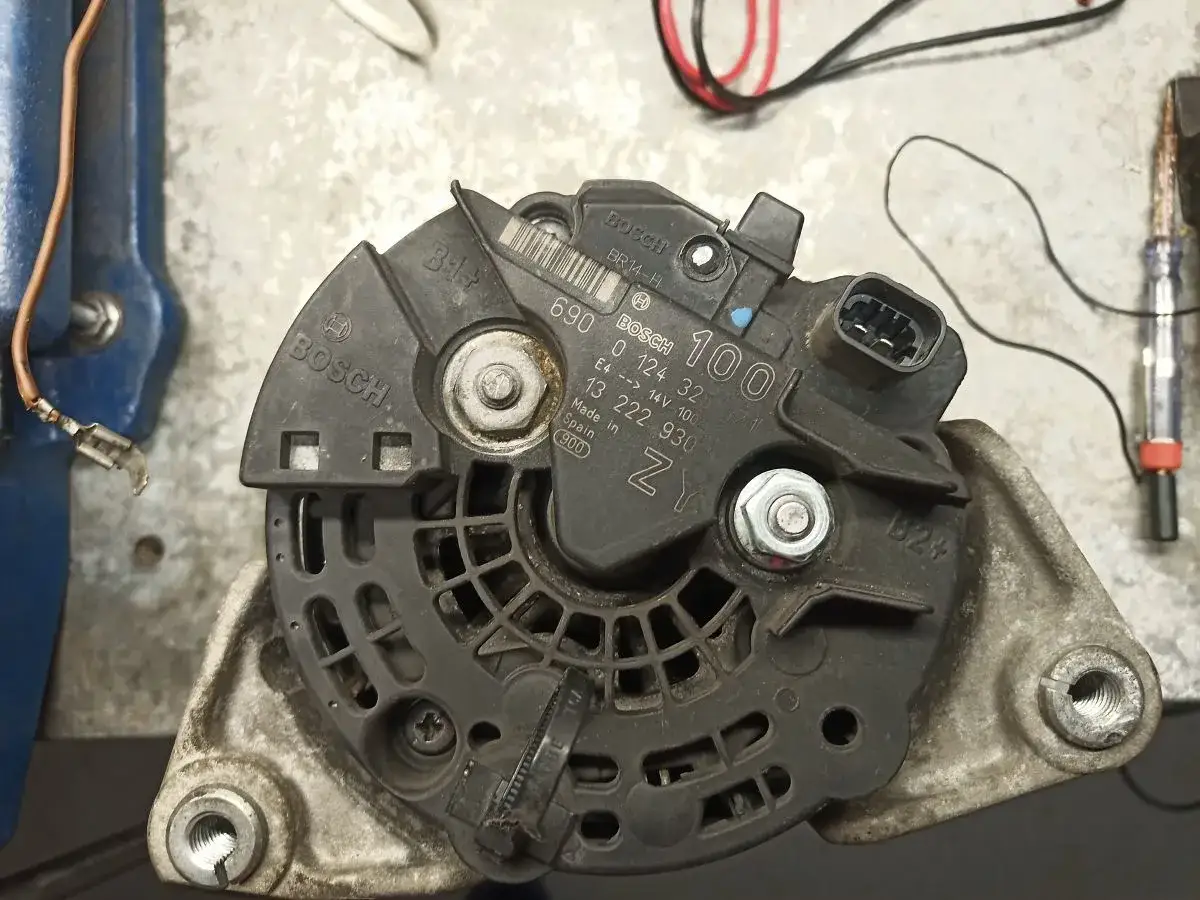

Podłączanie alternatora na stole: szczegółowa instrukcja

Zanim zaczniesz podłączać przewody, upewnij się, że alternator jest stabilnie i bezpiecznie zamocowany w imadle. Będzie on napędzany wiertarką, co generuje siły obrotowe i wibracje. Niestabilne mocowanie grozi nie tylko uszkodzeniem urządzenia, ale przede wszystkim może być bardzo niebezpieczne dla Ciebie, powodując przemieszczenie się lub wyrwanie alternatora z imadła.

Teraz przejdźmy do samego podłączania. Pamiętaj o użyciu odpowiednich przewodów to klucz do uniknięcia problemów.

1. Masa: Obudowę alternatora połącz grubym przewodem (min. 16 mm²) z ujemnym biegunem (-) akumulatora. Upewnij się, że połączenie jest solidne i ma dobry kontakt.
2. B+: Zacisk B+ alternatora również połącz grubym przewodem (min. 16 mm²) z dodatnim biegunem (+) akumulatora. To jest główna linia zasilania i ładowania, więc jakość połączenia jest tu niezwykle ważna.
3. D+ (wzbudzenie): Zacisk D+ alternatora połącz z dodatnim biegunem (+) akumulatora, ale koniecznie szeregowo przez żarówkę 12V o małej mocy (2-5W). Żarówka pełni dwie kluczowe funkcje: ogranicza prąd wzbudzenia do bezpiecznego poziomu i sygnalizuje, czy alternator się wzbudził. Bez niej ryzykujesz uszkodzenie regulatora napięcia.

Rola żarówki 12V (2-5W) w obwodzie wzbudzenia D+ jest nie do przecenienia. Po podłączeniu zasilania, ale przed uruchomieniem alternatora, żarówka powinna się świecić. Dzieje się tak, ponieważ prąd płynie przez nią do regulatora napięcia, wzbudzając alternator. Gdy alternator zacznie generować prąd i osiągnie odpowiednie obroty, żarówka powinna zgasnąć. Jej zgaśnięcie sygnalizuje, że alternator się wzbudził i samodzielnie podtrzymuje pole magnetyczne, a regulator napięcia zaczął działać prawidłowo.

Aby bezpiecznie napędzić koło pasowe alternatora, użyj wiertarki o dużej mocy. Zamocuj odpowiednią nasadkę lub kawałek paska klinowego na uchwycie wiertarki i przyłóż go do koła pasowego alternatora. Zalecane obroty to 2000-3000 RPM. Przed uruchomieniem wiertarki, żarówka kontrolna powinna świecić. Po osiągnięciu odpowiednich obrotów, alternator powinien się wzbudzić, a co za tym idzie, żarówka kontrolna powinna zgasnąć. To pierwszy sygnał, że alternator podjął pracę.

Interpretacja wyników: rozszyfruj stan techniczny alternatora

Po wzbudzeniu alternatora i zgaśnięciu żarówki, czas na najważniejszy pomiar. Ustaw multimetr cyfrowy na pomiar napięcia stałego (DCV). Przyłóż czerwoną sondę multimetru do zacisku B+ alternatora, a czarną do jego obudowy (masy). Odczytaj wartość napięcia na wyświetlaczu multimetru.

Prawidłowy, stabilny zakres napięcia ładowania powinien mieścić się w przedziale od 13,8V do 14,4V. Jeśli Twój multimetr wskazuje wartość w tym zakresie, oznacza to, że alternator pracuje poprawnie, a regulator napięcia utrzymuje stabilne napięcie wyjściowe. To bardzo dobry znak!

Jeśli multimetr wskazuje napięcie poniżej 13,8V lub równe napięciu samego akumulatora (np. 12,5V), oznacza to, że alternator nie ładuje wcale lub ładuje zbyt słabo. Taki wynik jednoznacznie wskazuje na usterkę. Z mojego doświadczenia wynika, że najczęstsze przyczyny to:

• Zużyte szczotki: Nie zapewniają odpowiedniego kontaktu z pierścieniami ślizgowymi, co ogranicza prąd wzbudzenia.
• Uszkodzony regulator napięcia: Nie jest w stanie prawidłowo sterować prądem wzbudzenia lub jest całkowicie niesprawny.
• Uszkodzone diody w mostku prostowniczym: Jedna lub więcej diod może być przebita lub mieć zwarcie, co powoduje, że alternator nie prostuje prądu efektywnie.
• Problem z uzwojeniem stojana: Przerwa lub zwarcie w uzwojeniu stojana znacznie obniża zdolność alternatora do generowania prądu.

Z kolei napięcie powyżej 14,8V jest równie niepokojące, a nawet bardziej szkodliwe dla akumulatora. Oznacza ono, że alternator przeładowuje akumulator, co prowadzi do jego zagotowania, uszkodzenia i skrócenia żywotności. W takiej sytuacji niemal na pewno winowajcą jest uszkodzony regulator napięcia, który nie jest w stanie obniżyć napięcia wyjściowego do bezpiecznego poziomu.

Sytuacja, w której lampka kontrolna podłączona do zacisku D+ nie gaśnie po uruchomieniu alternatora i osiągnięciu odpowiednich obrotów, jest wyraźnym sygnałem problemu z obwodem wzbudzenia. Mimo że alternator może generować jakieś napięcie, nie wzbudza się on prawidłowo. Najczęściej przyczyną są:

• Uszkodzony regulator napięcia: Nie dostarcza prądu do wirnika lub nie potrafi wyłączyć wzbudzenia po uruchomieniu.
• Zużyte szczotki lub pierścienie ślizgowe: Brak odpowiedniego kontaktu uniemożliwia przepływ prądu wzbudzenia do wirnika.

Głęboka diagnostyka: jak sprawdzić poszczególne komponenty?

Jeśli podstawowy test wskazał na usterkę, warto zagłębić się w diagnostykę poszczególnych komponentów. Mostek prostowniczy to kluczowy element, który zamienia prąd przemienny na stały. Diody można sprawdzić multimetrem z funkcją testu diod. Należy jednak pamiętać, że aby uzyskać wiarygodne wyniki, diody muszą być rozłączone od uzwojeń stojana. W przeciwnym razie pomiar będzie zafałszowany przez inne elementy obwodu. Każda dioda powinna przewodzić prąd tylko w jednym kierunku.

Oprócz elektroniki, warto zwrócić uwagę na stan mechaniczny alternatora. Elementy mechaniczne również ulegają zużyciu:

• Łożyska: Głośna praca, szum, zgrzyty lub wyczuwalne luzy podczas obracania wirnikiem ręcznie świadczą o zużyciu łożysk. Jeśli alternator wydaje dziwne dźwięki, to niemal na pewno łożyska wymagają wymiany.
• Szczotki i pierścienie ślizgowe: Po demontażu regulatora napięcia możesz przeprowadzić inspekcję wizualną szczotek. Sprawdź ich długość minimalna długość szczotek to zazwyczaj 5-7 mm. Jeśli są krótsze, należy je wymienić. Obejrzyj też pierścienie ślizgowe na wirniku; powinny być gładkie i nie mogą mieć głębokich rowków ani nadpaleń.

Werdykt: naprawiać czy wymieniać alternator?

Decyzja o regeneracji czy wymianie alternatora często sprowadza się do rachunku ekonomicznego i skali uszkodzeń. Regeneracja ma sens, gdy uszkodzenia dotyczą łatwo dostępnych i stosunkowo tanich części eksploatacyjnych, takich jak szczotki, łożyska czy regulator napięcia. Wymiana tych elementów jest zazwyczaj znacznie tańsza niż zakup nowego alternatora. Jeśli jednak mamy do czynienia z poważnymi uszkodzeniami, takimi jak uszkodzone uzwojenia stojana lub wirnika, pęknięta obudowa, czy awaria wielu komponentów jednocześnie, to inwestowanie w regenerację może być nieopłacalne. W takich przypadkach często lepiej jest zainwestować w nową część, która zapewni dłuższą bezawaryjną pracę.

Podsumowując, najczęstsze usterki alternatora i ich typowe rozwiązania to:

• Niskie napięcie ładowania lub brak ładowania: Najczęściej winne są zużyte szczotki, uszkodzony regulator napięcia lub uszkodzone diody mostka prostowniczego.
• Wysokie napięcie ładowania (przeładowywanie): Niemal zawsze wskazuje na uszkodzony regulator napięcia, który wymaga wymiany.
• Lampka kontrolna ładowania nie gaśnie: Sugeruje problem z obwodem wzbudzenia, najczęściej uszkodzony regulator, zużyte szczotki lub uszkodzone pierścienie ślizgowe.
• Hałasujący alternator: Prawdopodobnie zużyte łożyska, które należy wymienić.
