Prawidłowe podłączenie alternatora: Uniknij błędów i awarii!

W dzisiejszym przewodniku chciałbym podzielić się z Wami moją wiedzą i doświadczeniem na temat prawidłowego podłączania alternatora w pojeździe. To kluczowa umiejętność dla każdego, kto chce samodzielnie dbać o swój samochód lub po prostu zrozumieć, jak działa ten niezwykle ważny element układu elektrycznego. Moją intencją jest dostarczenie Wam szczegółowych instrukcji, które pozwolą wykonać tę czynność bezpiecznie i skutecznie.

Poprawne podłączenie alternatora to fundament elektryki Twojego auta. Jako serce układu ładowania, alternator nie tylko uzupełnia energię w akumulatorze, ale przede wszystkim zasila wszystkie systemy elektryczne samochodu, od świateł po zaawansowane układy sterujące, w momencie, gdy silnik pracuje. Bez niego żaden pojazd nie byłby w stanie funkcjonować dłużej niż kilka minut, czerpiąc energię wyłącznie z akumulatora.

Rola alternatora: więcej niż tylko ładowanie akumulatora

Alternator w pojeździe pełni rolę małej elektrowni. Jego głównym zadaniem jest generowanie prądu przemiennego, który następnie jest prostowany na prąd stały i dostarczany do całej instalacji elektrycznej samochodu. Oznacza to, że podczas jazdy to właśnie alternator, a nie akumulator, jest odpowiedzialny za zasilanie świateł, radia, wentylacji, układu zapłonowego, wtryskowego i wszystkich innych systemów. Akumulator jest jedynie buforem, który dostarcza energię do rozruchu silnika i stabilizuje napięcie w instalacji.

Konsekwencje błędnego montażu: od spalonego bezpiecznika po awarię komputera

Błędne podłączenie alternatora to prosta droga do poważnych problemów. Z mojego doświadczenia wiem, że konsekwencje mogą być naprawdę kosztowne i frustrujące:

• Uszkodzenie regulatora napięcia: Najczęstszy scenariusz. Nieprawidłowe podłączenie przewodów, zwłaszcza wzbudzenia, może natychmiast spalić regulator.
• Uszkodzenie diod prostowniczych: Złe podłączenie głównego przewodu prądowego B+ lub brak masy może doprowadzić do przeciążenia i uszkodzenia diod.
• Rozładowanie lub uszkodzenie akumulatora: Brak ładowania lub jego niestabilność prowadzi do szybkiego rozładowania akumulatora, a w skrajnych przypadkach do jego trwałego uszkodzenia.
• Spalone bezpieczniki: Zwarcie wynikające z nieprawidłowego podłączenia niemal na pewno spowoduje przepalenie bezpieczników, chroniących instalację.
• Awaria innych komponentów elektronicznych: W najgorszym przypadku, niestabilne napięcie lub skoki prądu mogą uszkodzić wrażliwe moduły sterujące (np. ECU silnika, BCM), co generuje ogromne koszty naprawy.

Przygotowanie do pracy: klucz do sukcesu i bezpieczeństwa

Zanim w ogóle pomyślimy o podłączaniu przewodów, musimy odpowiednio się przygotować. W pracy z elektryką samochodową bezpieczeństwo jest absolutnym priorytetem. Niewłaściwe postępowanie może prowadzić do poważnych obrażeń, pożaru lub uszkodzenia pojazdu. Dlatego zawsze podkreślam, jak ważne jest, aby nie spieszyć się i postępować metodycznie.

Niezbędne narzędzia: co musisz mieć pod ręką?

Do prawidłowego podłączenia alternatora potrzebujesz kilku podstawowych narzędzi, które z pewnością ułatwią Ci pracę:

• Zestaw kluczy nasadowych i płaskich: Do odkręcania i przykręcania śrub mocujących alternator oraz połączeń elektrycznych.
• Multimetr (woltomierz): Niezbędny do weryfikacji napięcia ładowania i diagnostyki.
• Szczotka druciana lub papier ścierny: Do oczyszczenia powierzchni stykowych (np. masy).
• Śrubokręty: Płaskie i krzyżakowe, do drobnych połączeń.
• Latarka czołowa: Często pracujemy w trudno dostępnych miejscach.
• Rękawice ochronne i okulary ochronne: Dla Twojego bezpieczeństwa.
• Klucze specjalistyczne do demontażu koła pasowego (opcjonalnie): Jeśli konieczna jest wymiana koła pasowego.

Multimetr Twój najważniejszy diagnosta

Multimetr to Twój najlepszy przyjaciel podczas pracy z elektryką samochodową. Pozwala on na precyzyjny pomiar napięcia, co jest kluczowe do weryfikacji prawidłowego działania alternatora. Bez niego, ocena czy układ ładowania działa poprawnie, byłaby jedynie zgadywaniem. Zawsze miej go pod ręką i wiedz, jak go używać do pomiaru napięcia stałego (DCV).

Krok zero: Jak bezpiecznie odłączyć akumulator, by uniknąć katastrofy?

Zanim dotkniesz jakiegokolwiek przewodu alternatora, musisz odłączyć akumulator. To absolutna podstawa bezpieczeństwa. Zawsze zaczynamy od odłączenia ujemnej klemy (-). Dlaczego? Ponieważ karoseria samochodu jest połączona z masą (ujemnym biegunem). Jeśli najpierw odłączysz klemę dodatnią (+) i przypadkowo dotkniesz kluczem do metalowych części samochodu, spowodujesz potężne zwarcie, które może uszkodzić akumulator, narzędzia, a nawet spowodować poważne oparzenia. Odłączając najpierw klemę ujemną, eliminujesz ryzyko zwarcia z masą pojazdu.

Oznaczenia na alternatorze: rozszyfruj tajemniczy kod

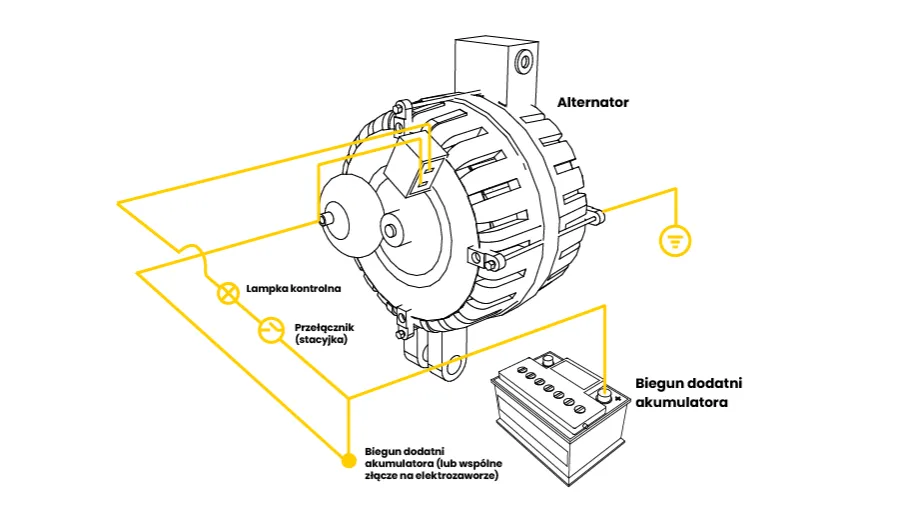

Zanim przystąpisz do podłączania przewodów, musisz zrozumieć, co oznaczają poszczególne zaciski na alternatorze. Producenci stosują różne oznaczenia, ale najczęściej spotkasz się z kilkoma standardowymi symbolami. Ich prawidłowe rozpoznanie to klucz do sukcesu.

Zacisk B+ (BATT): Serce układu, czyli główna linia zasilania

Zacisk B+ (często oznaczany także jako BATT lub 30) to najważniejsze połączenie prądowe alternatora. To właśnie przez ten gruby przewód cały prąd wytworzony przez alternator jest przesyłany do instalacji elektrycznej pojazdu i do akumulatora w celu jego ładowania. Przewód podłączony do B+ musi być gruby i dobrze izolowany, ponieważ płyną przez niego bardzo duże prądy. Podłącza się go bezpośrednio do dodatniego bieguna akumulatora lub do głównego przewodu zasilającego rozrusznik.

Zacisk D+ (L): Mózg operacji, czyli wzbudzenie i kontrolka ładowania

Zacisk D+ (spotykany również jako L, 61 lub DF) to zacisk wzbudzenia. Jest on kluczowy do prawidłowego rozpoczęcia pracy alternatora. To przez ten cieńszy przewód, po przekręceniu kluczyka w stacyjce, prąd z akumulatora płynie przez żarówkę kontrolki ładowania na desce rozdzielczej, docierając do alternatora i inicjując jego wzbudzenie. Gdy alternator zacznie generować prąd i osiągnie odpowiednie napięcie, napięcie na zacisku D+ zrównuje się z napięciem akumulatora, co powoduje zgaśnięcie kontrolki ładowania. Jeśli kontrolka nie świeci lub nie gaśnie, oznacza to problem z wzbudzeniem lub ładowaniem.

Zacisk W (STA): Skąd obrotomierz wie, jak szybko kręci się silnik?

Zacisk W (czasem oznaczany jako STA lub P) to wyjście sygnału obrotów. Generuje on impulsy prądu przemiennego, które są proporcjonalne do prędkości obrotowej alternatora, a co za tym idzie silnika. W niektórych pojazdach, zwłaszcza starszych dieslach, sygnał z tego zacisku jest wykorzystywany do zasilania obrotomierza na desce rozdzielczej. Warto jednak pamiętać, że nie we wszystkich alternatorach ten zacisk występuje, a w nowszych samochodach sygnał obrotów jest często pobierany z innych źródeł (np. z czujnika wału korbowego).

Rola masy: Dlaczego obudowa alternatora jest tak ważnym połączeniem?

Oprócz wymienionych zacisków, niezwykle ważne jest, aby alternator miał solidne połączenie z masą pojazdu. Najczęściej realizowane jest to poprzez jego metalową obudowę, która jest przykręcona do bloku silnika. Blok silnika z kolei jest połączony z masą karoserii za pomocą grubego przewodu masowego. Brak dobrego połączenia z masą może prowadzić do problemów z ładowaniem, niestabilnego napięcia, a nawet uszkodzenia alternatora. Zawsze upewnij się, że powierzchnie styku są czyste i wolne od korozji.

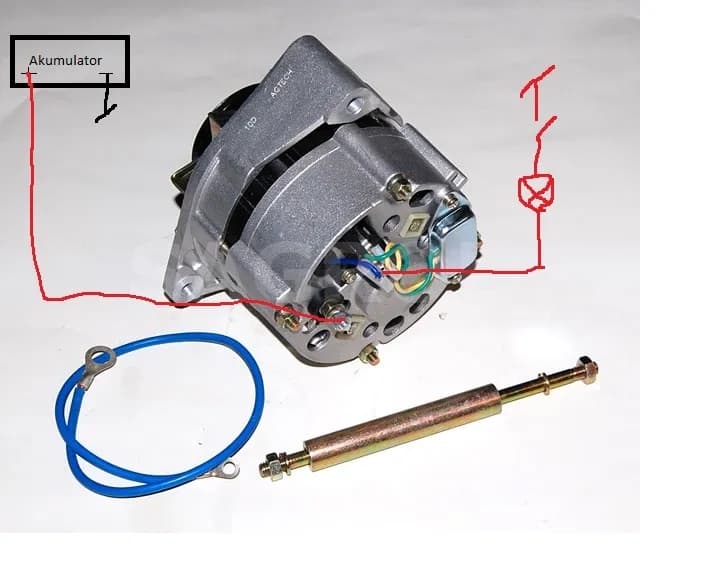

Podłączanie alternatora krok po kroku: instrukcja dla każdego

Teraz, gdy rozumiemy już oznaczenia i wiemy, jak zadbać o bezpieczeństwo, możemy przejść do właściwego procesu podłączania alternatora. Pamiętaj, aby wykonywać każdy krok starannie i bez pośpiechu. To nie jest wyścig, a precyzja jest kluczem do bezproblemowej pracy układu ładowania.

Krok 1: Stabilny montaż mechaniczny i prawidłowe napięcie paska

Zacznij od zamontowania alternatora w jego docelowym miejscu na silniku. Upewnij się, że jest on solidnie przykręcony, ponieważ wszelkie luzy mogą prowadzić do wibracji i uszkodzeń. Następnie załóż pasek napędowy i ustaw jego odpowiednie napięcie. Pasek nie może być ani zbyt luźny (będzie się ślizgać, powodując brak ładowania i piski), ani zbyt mocno naciągnięty (może uszkodzić łożyska alternatora i inne elementy). Zazwyczaj pasek powinien uginać się o około 1 cm pod naciskiem kciuka na najdłuższym odcinku.

Krok 2: Podłączenie grubego przewodu do zacisku B+ tu nie ma miejsca na kompromisy

Teraz czas na najważniejsze połączenie elektryczne. Przykręć gruby przewód prądowy do zacisku B+ (największa śruba na alternatorze). Upewnij się, że końcówka przewodu jest czysta i nie ma na niej śladów korozji. Dokręć śrubę bardzo mocno i solidnie. Luźne połączenie B+ to częsta przyczyna grzania się przewodu, spadków napięcia i braku ładowania. Możesz użyć podkładek sprężystych, aby zapobiec poluzowaniu.

Krok 3: Precyzyjne podłączenie przewodu wzbudzenia do zacisku D+

Następnie podłącz cieńszy przewód, który prowadzi od kontrolki ładowania na desce rozdzielczej, do zacisku D+. To połączenie jest równie ważne, choć prądy, które przez nie płyną, są znacznie mniejsze. Upewnij się, że przewód jest prawidłowo osadzony i dokręcony. Błędne podłączenie lub brak tego przewodu uniemożliwi wzbudzenie alternatora i rozpoczęcie ładowania.

Krok 4: Podłączenie sygnału obrotomierza (W) jeśli występuje w Twoim aucie

Jeśli Twój alternator posiada zacisk W i Twój samochód wykorzystuje ten sygnał do obrotomierza, podłącz do niego odpowiedni przewód. Pamiętaj, że jest to połączenie opcjonalne i nie zawsze konieczne. Jeśli nie jesteś pewien, czy Twój pojazd go potrzebuje, skonsultuj się ze schematem elektrycznym lub pomiń ten krok, jeśli obrotomierz działa poprawnie z innych źródeł sygnału.

Krok 5: Ostateczna kontrola wzrokowa sprawdź wszystko dwa razy

Zanim podłączysz akumulator, wykonaj dokładną kontrolę wzrokową wszystkich połączeń. Sprawdź, czy każdy przewód jest podłączony do właściwego zacisku, czy wszystkie śruby są mocno dokręcone i czy nie ma żadnych luźnych elementów. Upewnij się, że przewody nie są przetarte ani nie ocierają się o ruchome części silnika. To ostatni moment na wykrycie potencjalnych błędów, które mogą prowadzić do problemów.

Pierwsze uruchomienie i test poprawności działania

Po upewnieniu się, że wszystkie połączenia są prawidłowe i bezpieczne, możesz podłączyć ujemną klemę akumulatora. Teraz nadszedł moment prawdy pierwsze uruchomienie silnika i weryfikacja, czy alternator działa poprawnie. Pamiętaj, aby obserwować wskaźniki na desce rozdzielczej i wykonać pomiary.

Jak powinna zachować się kontrolka ładowania? Scenariusz idealny

Po podłączeniu akumulatora i przekręceniu kluczyka w pozycję zapłonu (bez uruchamiania silnika), kontrolka ładowania na desce rozdzielczej powinna się zaświecić. Jest to sygnał, że obwód wzbudzenia jest prawidłowy. Następnie uruchom silnik. W idealnym scenariuszu, kontrolka ładowania powinna natychmiast zgasnąć po uruchomieniu silnika. Jeśli tak się stanie, to bardzo dobry znak alternator najprawdopodobniej zaczął prawidłowo ładować.

Pomiar napięcia multimetrem: Jakie wartości potwierdzą Twój sukces?

Aby mieć pewność, że ładowanie jest prawidłowe, wykonaj pomiar napięcia na klemach akumulatora przy pracującym silniku. Ustaw multimetr na pomiar napięcia stałego (DCV). Przy pracującym silniku, na wolnych obrotach, napięcie mierzone na klemach akumulatora powinno mieścić się w zakresie od około 13.8V do 14.7V. Wartości poniżej 13.5V wskazują na niedoładowanie, a powyżej 15V na przeładowanie, co jest równie szkodliwe.

Test pod obciążeniem włącz światła i nawiew, by sprawdzić wydajność

Aby sprawdzić wydajność alternatora pod obciążeniem, włącz kilka odbiorników prądu, takich jak światła drogowe, dmuchawa nawiewu na maksymalną moc, radio. Obserwuj napięcie na multimetrze. Napięcie nie powinno spaść poniżej 13V. Jeśli napięcie znacząco spada (np. do wartości poniżej 12.5V), może to wskazywać na niewystarczającą wydajność alternatora, problem z regulatorem napięcia lub słabe połączenia.

Coś poszło nie tak? Najczęstsze problemy i ich rozwiązania

Nawet przy najlepszych chęciach i starannym montażu, czasem coś może pójść nie tak. Nie martw się wiele problemów jest typowych i łatwych do zdiagnozowania. Oto najczęstsze scenariusze, z którymi spotykam się w mojej praktyce:

Kontrolka ładowania nie gaśnie po uruchomieniu silnika: gdzie szukać przyczyny?

• Wadliwy nowy alternator: Niestety, zdarza się, że nawet fabrycznie nowy alternator jest uszkodzony.
• Zły montaż/połączenie: Najczęściej problem leży w nieprawidłowym podłączeniu przewodu D+ (wzbudzenia) lub jego braku. Sprawdź, czy przewód jest dobrze przykręcony i czy nie jest przerwany.
• Problem z instalacją: Czasem problem leży poza alternatorem np. uszkodzony przewód do kontrolki, problem z masą silnika.
• Brak adaptacji w nowoczesnych autach: W niektórych nowszych pojazdach wymiana alternatora wymaga adaptacji w sterowniku silnika (ECU/BCM) za pomocą komputera diagnostycznego.

Mimo nowego alternatora wciąż brak ładowania: co sprawdzić w pierwszej kolejności?

• Brak połączenia z masą: Upewnij się, że obudowa alternatora ma dobry kontakt z blokiem silnika i że blok silnika ma dobre połączenie z masą karoserii.
• Pomylenie przewodów B+ i D+: To bardzo niebezpieczny błąd, który może uszkodzić regulator napięcia. Sprawdź dokładnie schemat i oznaczenia.
• Zbyt słabe dokręcenie śruby B+: Luźne połączenie B+ powoduje duży opór, grzanie się i brak efektywnego ładowania.
• Pominięcie kontrolki ładowania: Bez prądu wzbudzenia płynącego przez kontrolkę, alternator może się nie wzbudzić.

Niskie napięcie ładowania: czy to wina alternatora, czy instalacji?

• Zbyt słabe dokręcenie śruby B+: Ponownie, luźne połączenie może powodować spadek napięcia.
• Uszkodzony regulator napięcia: Regulator jest odpowiedzialny za utrzymanie stałego napięcia. Jeśli jest uszkodzony, napięcie może być za niskie lub za wysokie.
• Uszkodzone diody prostownicze: Nawet jedna uszkodzona dioda w mostku prostowniczym alternatora może znacząco obniżyć napięcie ładowania.
• Zużyte szczotki lub pierścienie ślizgowe: Mogą powodować niestabilny kontakt i niskie napięcie.

Kontrolka ładowania w ogóle się nie zapala: dlaczego to zły znak?

• Brak wzbudzenia: Najczęściej oznacza to przerwę w obwodzie wzbudzenia, np. uszkodzony przewód do D+ lub problem z samym alternatorem.
• Uszkodzona żarówka kontrolki: Prozaiczna przyczyna, ale często spotykana. Sprawdź, czy żarówka w desce rozdzielczej nie jest przepalona.

Jak dbać o układ ładowania, by służył latami?

Prawidłowe podłączenie to jedno, ale równie ważna jest regularna konserwacja i unikanie pewnych błędów, które mogą skrócić żywotność alternatora i całego układu ładowania. Dbanie o te elementy zapewni Ci spokój i bezawaryjną jazdę przez długi czas.

Regularna kontrola paska i połączeń elektrycznych

Zawsze zalecam regularne sprawdzanie naciągu paska napędowego alternatora. Zbyt luźny pasek to brak ładowania i piski, a zbyt napięty to obciążenie dla łożysk. Co więcej, kontroluj stan wszystkich połączeń elektrycznych, zwłaszcza zacisku B+. Upewnij się, że są czyste, wolne od korozji i mocno dokręcone. Wibracje i wilgoć mogą z czasem poluzować połączenia lub spowodować korozję, co prowadzi do spadków napięcia i problemów z ładowaniem.

Przeczytaj również: Czy alternator ładuje? Zmierz napięcie i zdiagnozuj problem!

Czego unikać, aby nie uszkodzić alternatora i regulatora napięcia?

• Odłączanie akumulatora przy pracującym silniku: To jeden z najgorszych błędów! Może natychmiast uszkodzić regulator napięcia, a nawet inne elementy elektroniczne pojazdu. Alternator potrzebuje akumulatora jako bufora.
• Pomylenie biegunów akumulatora: Podłączenie akumulatora na odwrót to gwarantowane uszkodzenie alternatora (diod prostowniczych) i wielu innych komponentów elektrycznych.
• Jazda z uszkodzonym paskiem napędowym: Brak paska to brak ładowania i ryzyko przegrzania alternatora.
• Mycie silnika pod wysokim ciśnieniem: Woda pod ciśnieniem może dostać się do wnętrza alternatora, uszkadzając łożyska i elektronikę.
• Używanie zbyt dużych odbiorników prądu: Długotrwałe obciążanie alternatora ponad jego możliwości (np. bardzo mocne nagłośnienie) może prowadzić do jego przegrzania i uszkodzenia.
