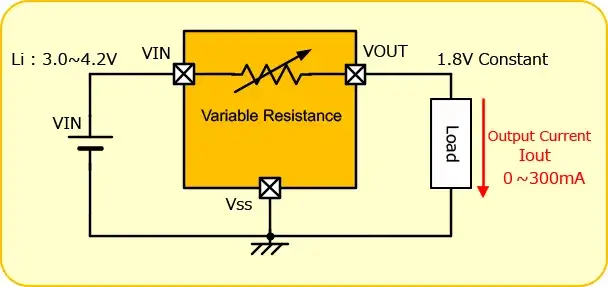

Regulator napięcia: Podłącz samodzielnie! Schematy, testy, koszty

Samodzielne podłączenie regulatora napięcia do alternatora to zadanie, które choć wydaje się skomplikowane, jest w zasięgu ręki każdego majsterkowicza z podstawową wiedzą techniczną. W tym poradniku krok po kroku przeprowadzę Cię przez cały proces od diagnostyki, przez przygotowanie, aż po właściwy montaż i weryfikację. Dzięki temu zaoszczędzisz na wizycie u mechanika i zyskasz cenne doświadczenie.

Światła przygasają, kontrolka akumulatora świeci? Rozpocznij diagnostykę

Regulator napięcia to prawdziwe serce układu ładowania w Twoim samochodzie. Jego głównym zadaniem jest stabilizowanie napięcia prądu wytwarzanego przez alternator, utrzymując je na stałym, bezpiecznym poziomie dla akumulatora i całej elektroniki pokładowej. Zazwyczaj jest to zakres od 13,8 V do 14,5 V. Jeśli regulator jest uszkodzony, może dojść zarówno do niedoładowania akumulatora, co skutkuje problemami z rozruchem, jak i do przeładowania, które jest jeszcze groźniejsze, prowadząc do uszkodzenia akumulatora, a nawet innych komponentów elektrycznych. Właśnie dlatego tak ważne jest, aby szybko zdiagnozować i usunąć usterkę.

Jak rozpoznać, że to właśnie regulator napięcia jest winowajcą?

Z mojego doświadczenia wiem, że uszkodzony regulator napięcia daje dość charakterystyczne objawy. Jeśli zauważysz któreś z nich, to znak, że czas przyjrzeć się temu elementowi bliżej:

• Świecąca lub migająca kontrolka ładowania (akumulatora) na desce rozdzielczej to najczęstszy i najbardziej oczywisty sygnał.
• Przygasanie lub nadmierne rozjaśnianie się świateł, zarówno mijania, jak i wewnętrznego oświetlenia, zwłaszcza przy zmianie obrotów silnika. To klasyczny objaw niestabilnego napięcia.
• Problemy z elektroniką pokładową, takie jak resetowanie się radia, nawigacji czy niestabilne działanie innych systemów.
• Szybkie rozładowywanie się akumulatora lub problemy z rozruchem, nawet po niedługim postoju.
• Charakterystyczny zapach siarki (siarkowodoru) w kabinie, który świadczy o "gotowaniu się" (przeładowaniu) akumulatora. To bardzo niebezpieczny objaw!
• Niestabilne, zbyt wysokie (powyżej 14,8 V) lub zbyt niskie (poniżej 13,5 V pod obciążeniem) napięcie ładowania, co można zmierzyć multimetrem.

Niezbędne narzędzia, bez których nie zaczniesz pracy: lista kontrolna

Zanim zabierzesz się do pracy, upewnij się, że masz pod ręką wszystkie potrzebne narzędzia. Odpowiednie przygotowanie to podstawa sukcesu i bezpieczeństwa:

• Multimetr (miernik uniwersalny) absolutnie niezbędny do diagnostyki i weryfikacji.
• Zestaw kluczy nasadowych i płaskich (najczęściej 10, 13, 17, 19 mm).
• Wkrętaki (płaskie i krzyżakowe).
• Szczotka druciana lub papier ścierny do czyszczenia styków.
• Odtłuszczacz do elektryki (np. spray kontaktowy).
• Nóż do izolacji lub ściągacz izolacji.
• Latarka czołowa lub ręczna (przydatna w ciemnych zakamarkach komory silnika).
• Rękawice robocze i okulary ochronne.

Zanim zaczniesz: kluczowe zasady bezpieczeństwa przy pracy z elektryką samochodową

Praca z elektryką samochodową wymaga ostrożności. Pamiętaj o tych zasadach, aby uniknąć niebezpiecznych sytuacji:

• Zawsze odłączaj ujemną klemę akumulatora przed przystąpieniem do jakichkolwiek prac przy układzie elektrycznym pojazdu. To minimalizuje ryzyko zwarcia i porażenia prądem.
• Upewnij się, że silnik jest wyłączony, a kluczyki wyjęte ze stacyjki.
• Pracuj w dobrze wentylowanym miejscu, zwłaszcza jeśli wyczuwasz zapach siarki z akumulatora.
• Unikaj noszenia metalowej biżuterii, która mogłaby spowodować zwarcie.
• Jeśli masz wątpliwości co do swoich umiejętności, lepiej skonsultuj się z mechanikiem.

Ważne: Zawsze odłączaj ujemną klemę akumulatora przed przystąpieniem do jakichkolwiek prac przy układzie elektrycznym pojazdu, aby uniknąć zwarć i uszkodzeń.

Sprawdź regulator napięcia samodzielnie: prosty test multimetrem

Zanim zaczniesz cokolwiek demontować, musisz mieć pewność, że to właśnie regulator napięcia jest winowajcą. Multimetr to Twój najlepszy przyjaciel w tej sytuacji. Pozwala on na szybką i skuteczną diagnostykę, która wskaże, czy problem leży po stronie regulatora, akumulatora, czy może samego alternatora. Pamiętaj, że prawidłowe wartości napięcia są kluczowe dla zdrowia całego układu elektrycznego.

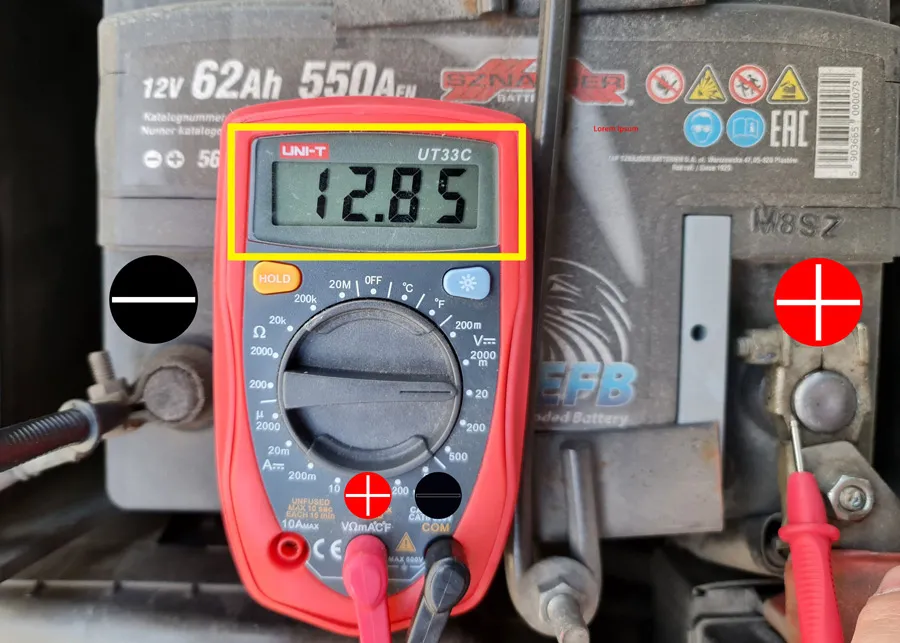

Pomiar napięcia na akumulatorze: jakie wartości powinny Cię zaniepokoić?

Wykonanie pomiarów napięcia na akumulatorze to podstawa. Oto jak to zrobić krok po kroku:

1. Pomiar napięcia spoczynkowego akumulatora:
   • Upewnij się, że silnik jest wyłączony od co najmniej kilku godzin (najlepiej po nocy), a wszystkie odbiorniki prądu są wyłączone.
   • Ustaw multimetr na pomiar napięcia stałego (DCV) w zakresie do 20 V.
   • Przyłącz czerwoną sondę multimetru do dodatniej klemy akumulatora (oznaczonej "+"), a czarną sondę do ujemnej klemy (oznaczonej "-").
   • Prawidłowe napięcie spoczynkowe powinno wynosić od 12,4 V do 12,6 V. Wartości poniżej 12,0 V wskazują na rozładowany akumulator, a poniżej 11,5 V na jego głębokie rozładowanie, co może świadczyć o jego uszkodzeniu lub problemach z ładowaniem.
2. Pomiar napięcia ładowania:
   • Uruchom silnik i pozostaw go na biegu jałowym.
   • Ponownie przyłącz sondy multimetru do klem akumulatora.
   • Napięcie powinno wzrosnąć do wartości od 13,8 V do 14,5 V. To jest prawidłowy zakres ładowania.
   • Jeśli napięcie jest poniżej 13,5 V, oznacza to niedoładowanie. Jeśli przekracza 14,8 V, mamy do czynienia z przeładowaniem. Obie sytuacje wskazują na problem z regulatorem napięcia.

Krok po kroku: test ładowania na biegu jałowym i pod obciążeniem

Aby upewnić się, że regulator działa prawidłowo w różnych warunkach, warto przeprowadzić test pod obciążeniem:

1. Test na biegu jałowym:
   • Po uruchomieniu silnika i zmierzeniu napięcia ładowania (jak w punkcie 2 powyżej), obserwuj wskazania multimetru. Powinny być stabilne w zakresie 13,8 V - 14,5 V.
   • Delikatnie zwiększ obroty silnika do około 2000-2500 obr./min. Napięcie nie powinno znacząco się zmieniać. Jeśli spada lub rośnie poza prawidłowy zakres, to zły znak.
2. Test pod obciążeniem:
   • Przy włączonym silniku i podłączonym multimetrze, włącz kolejno różne odbiorniki prądu: światła drogowe, dmuchawę nawiewu na maksymalną moc, ogrzewanie tylnej szyby, radio.
   • Obserwuj napięcie na multimetrze. Pod pełnym obciążeniem napięcie nie powinno spaść poniżej 13,0 V. Niewielki spadek (o 0,2-0,5 V) jest normalny, ale większe wahania lub spadek poniżej 13,0 V wskazują na niedostateczne ładowanie, co może być spowodowane uszkodzonym regulatorem lub alternatorem.

Interpretacja wyników: kiedy napięcie jest za niskie, a kiedy za wysokie?

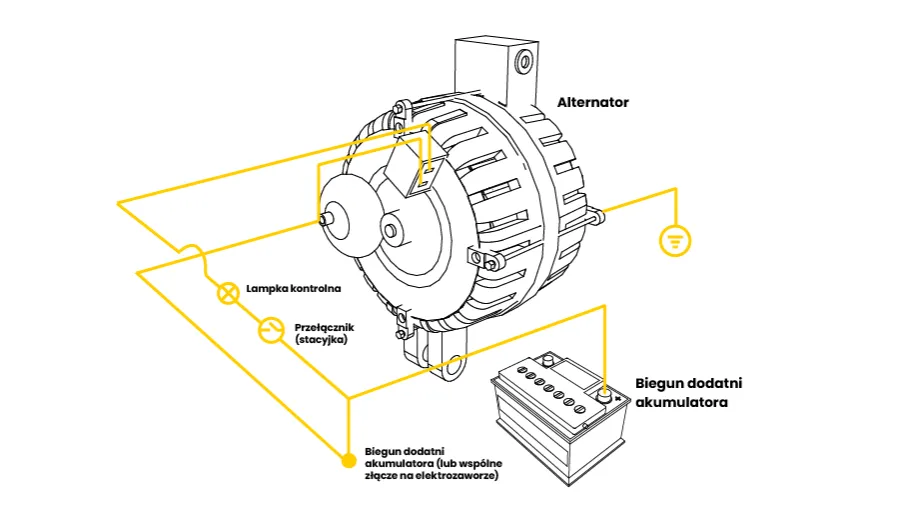

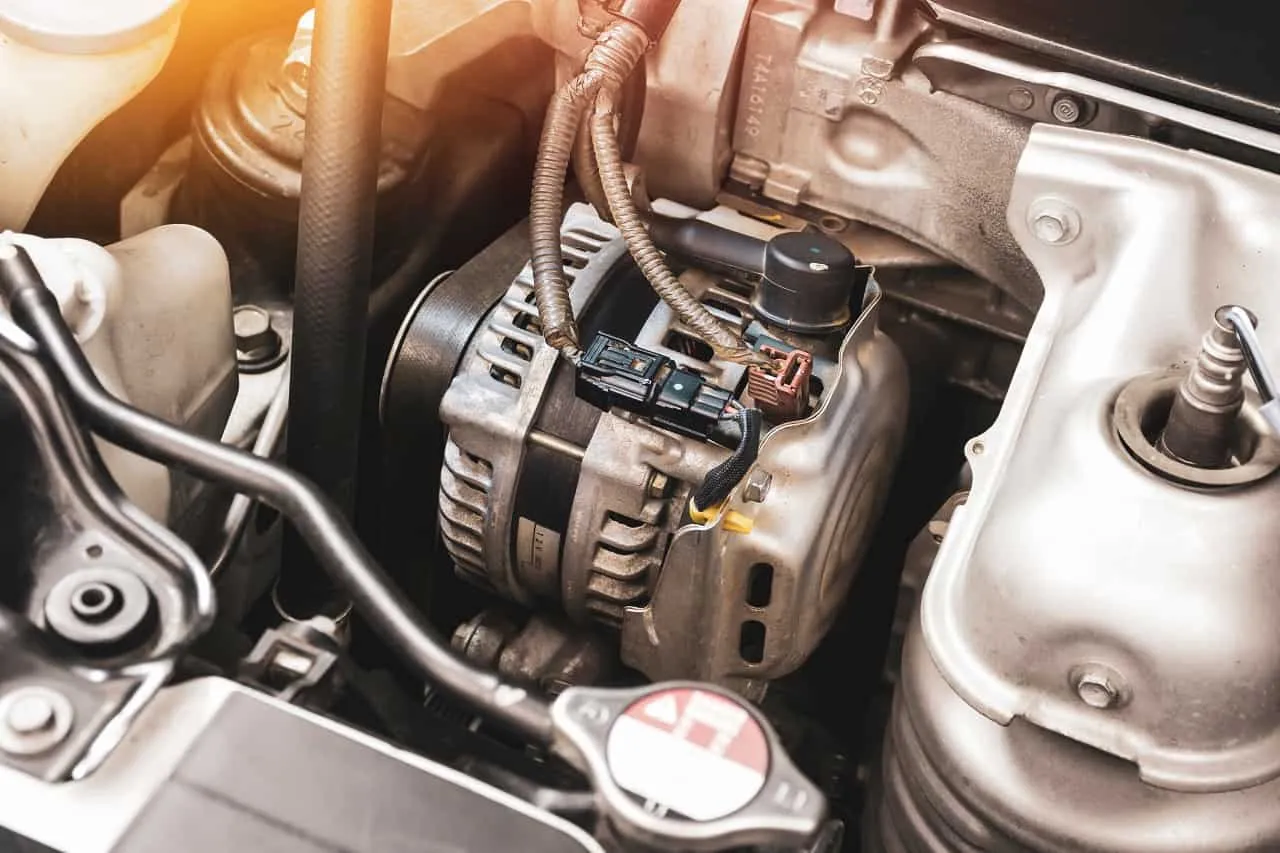

Mapa połączeń: zrozum schemat alternatora i regulatora

Zanim przystąpisz do fizycznego podłączania, musisz zrozumieć, co oznaczają poszczególne zaciski na alternatorze i regulatorze napięcia. To podstawa, bez której łatwo o pomyłkę. Wiele problemów z ładowaniem wynika właśnie z błędnego podłączenia, dlatego poświęć chwilę na dokładne zapoznanie się z tymi oznaczeniami.

Tajemnicze skróty B+, D+, DF, W, 15: co oznaczają kluczowe zaciski?

Oto najczęściej spotykane oznaczenia i ich znaczenie:

B+

To główne wyjście prądowe alternatora. Z tego zacisku grubym przewodem prąd ładowania trafia bezpośrednio do dodatniej klemy akumulatora. Jest to najważniejsze połączenie zasilające.

D+ (lub L, 61)

Ten zacisk służy do podłączenia kontrolki ładowania na desce rozdzielczej. Kiedy alternator nie ładuje, kontrolka się świeci. Po uruchomieniu silnika i rozpoczęciu ładowania, kontrolka gaśnie. D+ odpowiada również za początkowe wzbudzenie alternatora.

DF (lub F)

To wyjście sterujące prądem wzbudzenia, które jest połączone ze szczotkami wirnika alternatora. Regulator napięcia steruje prądem płynącym przez ten zacisk, regulując w ten sposób siłę pola magnetycznego i tym samym napięcie wytwarzane przez alternator. Często używane w połączeniu z zewnętrznymi regulatorami.

D- (lub B-, E, GRD)

Jest to zacisk masy, czyli uziemienie regulatora lub alternatora. Musi być solidnie połączony z karoserią pojazdu lub ujemną klemą akumulatora.

W (lub P)

Ten zacisk generuje sygnał prądu przemiennego, który jest wykorzystywany do zasilania obrotomierza w niektórych pojazdach. Nie jest bezpośrednio związany z regulacją napięcia.

15 (lub IG, R)

To zasilanie regulatora "po stacyjce", czyli plus, który pojawia się po włączeniu zapłonu. Jest to sygnał dla regulatora, że silnik jest uruchomiony i powinien rozpocząć pracę.

Jak zidentyfikować przewody w Twoim samochodzie? Praktyczne wskazówki

Nie zawsze oznaczenia są idealnie czytelne lub zgodne ze standardami. Oto kilka wskazówek, jak zidentyfikować przewody w Twoim samochodzie:

• Kolorystyka przewodów: Często przewody mają standardowe kolory, np. gruby czerwony przewód to B+, cienki niebieski to D+, a brązowy to masa. Nie jest to jednak reguła, więc traktuj to jako wskazówkę, a nie pewnik.
• Grubość przewodów: Przewód B+ zawsze będzie najgrubszy, ponieważ przenosi największy prąd. Przewody sterujące (D+, DF, 15) są znacznie cieńsze.
• Schematy elektryczne pojazdu: Najpewniejszym źródłem informacji jest schemat elektryczny konkretnego modelu samochodu. Możesz go znaleźć w instrukcji serwisowej lub w internecie.
• Testy multimetrem: Jeśli nie masz schematu, możesz użyć multimetru. Napięcie na B+ powinno być zawsze równe napięciu akumulatora. Na 15 pojawi się plus po przekręceniu kluczyka. D+ będzie miało niskie napięcie (lub masę) przy wyłączonym silniku i plus po uruchomieniu.

Różnice w podłączeniu: regulator zintegrowany vs. regulator zewnętrzny

Warto wiedzieć, że istnieją dwa główne typy regulatorów napięcia. Większość współczesnych samochodów ma regulatory zintegrowane, czyli wbudowane bezpośrednio w alternator. W takim przypadku wymienia się cały zespół regulatora ze szczotkotrzymaczem, a podłączenie ogranicza się do kilku wtyczek. Natomiast w starszych pojazdach, maszynach rolniczych czy niektórych specjalistycznych zastosowaniach spotyka się regulatory zewnętrzne. To właśnie na podłączeniu tego drugiego typu skupia się ten artykuł, ponieważ wymaga on bardziej świadomego połączenia poszczególnych przewodów.

Podłącz regulator napięcia do alternatora: instrukcja krok po kroku

Dotarliśmy do najważniejszej części poradnika. Pamiętaj, że precyzja i przestrzeganie zasad bezpieczeństwa są tutaj kluczowe. Jeśli masz jakiekolwiek wątpliwości, wróć do poprzednich sekcji lub poszukaj dodatkowych informacji dla Twojego konkretnego modelu pojazdu. Bądź cierpliwy i dokładny.

Krok 1: Przygotowanie miejsca pracy i odłączenie zasilania

Zacznij od zapewnienia sobie komfortowych i bezpiecznych warunków pracy:

• Zaparkuj pojazd na płaskim, stabilnym podłożu i zaciągnij hamulec ręczny.
• Otwórz maskę silnika i zlokalizuj akumulator.
• Używając klucza, odłącz ujemną klemę akumulatora (-). Jest to absolutnie konieczne, aby zapobiec zwarciom. Możesz również odłączyć klemę dodatnią, aby mieć pewność całkowitego odizolowania układu.
• Jeśli to konieczne, odłącz inne przewody lub elementy, które mogą utrudniać dostęp do alternatora i regulatora.

Krok 2: Demontaż starego regulatora (jeśli to konieczne)

Jeśli wymieniasz stary regulator, musisz go najpierw usunąć:

• Dokładnie zapamiętaj lub zrób zdjęcie kolejności podłączenia przewodów do starego regulatora. To bardzo ułatwi podłączenie nowego.
• Ostrożnie odkręć śruby mocujące przewody do zacisków starego regulatora.
• Odkręć śruby mocujące sam regulator do karoserii lub specjalnego wspornika.
• Wyjmij stary regulator.

Krok 3: Prawidłowe podłączenie przewodów do nowego regulatora zgodnie z oznaczeniami

To jest moment, w którym będziesz podłączać nowy regulator. Postępuj zgodnie ze schematem i oznaczeniami, które omówiliśmy wcześniej:

1. Podłączenie głównego zasilania (B+) i masy (D-)
   • Zacisk B+ alternatora: Podłącz gruby przewód, który prowadzi bezpośrednio do dodatniej klemy akumulatora. Upewnij się, że połączenie jest solidne i czyste.
   • Zacisk D- (lub obudowa) regulatora: Musi być solidnie połączony z masą pojazdu (np. do karoserii lub bloku silnika). Użyj do tego celu krótkiego, grubego przewodu. Upewnij się, że miejsce styku jest czyste i wolne od rdzy.
2. Podłączenie przewodu wzbudzenia (DF/67) i zasilania po stacyjce (15)
   • Zacisk 67 (lub DF) regulatora: Podłącz przewód, który prowadzi do jednej ze szczotek alternatora (prąd wzbudzenia). Druga szczotka alternatora powinna być połączona z masą.
   • Zacisk 15 (lub +) regulatora: Podłącz przewód, który otrzymuje zasilanie "po stacyjce" (plus po zapłonie). Możesz go zidentyfikować multimetrem napięcie pojawi się tam po przekręceniu kluczyka w stacyjce.
3. Podłączenie kontrolki ładowania (D+/L)
   • Zacisk D+ alternatora (lub L): Podłącz przewód, który prowadzi do kontrolki ładowania na desce rozdzielczej.

Krok 4: Montaż finalny i ponowne podłączenie akumulatora

Gdy wszystkie przewody są podłączone, czas na finalne kroki:

• Upewnij się, że wszystkie połączenia są solidnie dokręcone i zaizolowane, aby zapobiec zwarciom.
• Zamocuj nowy regulator w jego miejscu, upewniając się, że jest stabilny.
• Sprawdź, czy żaden przewód nie jest luźny, przetarty lub nie styka się z ruchomymi częściami silnika.
• Podłącz z powrotem ujemną klemę akumulatora (-), a następnie dodatnią (+), jeśli ją odłączyłeś.

Po montażu: sprawdź, czy wszystko działa poprawnie

Po zakończeniu montażu nie możesz po prostu zamknąć maski i odjechać. Konieczne jest przeprowadzenie testów, aby upewnić się, że wszystko działa prawidłowo i że problem został rozwiązany. To moment weryfikacji Twojej pracy.

Test końcowy: ponowny pomiar napięcia ładowania multimetrem

To najważniejszy test po montażu:

• Uruchom silnik.
• Podłącz multimetr do klem akumulatora, tak jak robiłeś to podczas diagnostyki.
• Odczytaj napięcie ładowania. Powinno ono mieścić się w zakresie 13,8 V - 14,5 V.
• Sprawdź również działanie kontrolki ładowania powinna zgasnąć po uruchomieniu silnika.
• Powtórz test pod obciążeniem, włączając światła, radio i dmuchawę. Napięcie nie powinno spaść poniżej 13,0 V. Jeśli wszystkie parametry są w normie, gratulacje udało Ci się!

Co zrobić, jeśli kontrolka ładowania nadal się świeci?

Jeśli po montażu kontrolka ładowania nadal się świeci lub napięcie jest poza normą, nie panikuj. Oto co należy sprawdzić:

• Sprawdź wszystkie połączenia: Upewnij się, że każdy przewód jest prawidłowo podłączony do odpowiedniego zacisku i solidnie dokręcony. Często problemem są luźne lub źle zaizolowane styki.
• Wzbudzenie alternatora: Upewnij się, że przewód wzbudzenia (DF/67) jest prawidłowo podłączony. Bez niego alternator nie zacznie ładować.
• Uszkodzony alternator: Jeśli regulator jest na pewno sprawny i prawidłowo podłączony, problem może leżeć w samym alternatorze (np. zużyte szczotki, uszkodzone diody prostownicze, uszkodzony wirnik lub stojan).
• Uszkodzony nowy regulator: Niestety, czasem zdarza się, że nowy element jest wadliwy. Jeśli masz taką możliwość, przetestuj go na innym pojeździe lub oddaj do sprawdzenia.

Najczęstsze błędy podczas montażu i jak ich uniknąć

Z mojego doświadczenia wiem, że najczęściej popełniane błędy to:

• Błędne podłączenie przewodów: Najczęściej mylone są D+ i DF. Zawsze dokładnie sprawdzaj oznaczenia i, jeśli to możliwe, korzystaj ze schematu.
• Luźne lub skorodowane połączenia: Kiepski styk to kiepskie ładowanie. Zawsze czyść końcówki przewodów i zaciski, a następnie solidnie je dokręcaj.
• Brak odpowiedniego uziemienia (masy): Regulator musi mieć solidne połączenie z masą pojazdu. Sprawdź, czy punkt styku jest czysty.
• Niewłaściwy regulator: Upewnij się, że kupiłeś regulator przeznaczony do Twojego modelu alternatora i pojazdu. Nie wszystkie regulatory są uniwersalne.

Samodzielna wymiana czy wizyta u mechanika? Analiza kosztów

Decyzja o samodzielnej wymianie regulatora napięcia często sprowadza się do kalkulacji kosztów i oceny własnych umiejętności. Zawsze warto rozważyć obie opcje, aby podjąć najlepszą decyzję dla siebie i swojego portfela.

Ile kosztuje nowy regulator napięcia na polskim rynku?

Ceny regulatorów napięcia w Polsce są bardzo zróżnicowane i zależą od marki samochodu, modelu alternatora oraz tego, czy wybieramy zamiennik, czy oryginalną część. Z moich obserwacji wynika, że:

• Zamienniki do starszych, popularnych aut mogą kosztować od około 20-30 zł.
• Do nowszych modeli, zwłaszcza tych z zaawansowaną elektroniką sterującą, ceny mogą z łatwością przekraczać 700 zł, a nawet więcej za oryginalne części.

Warto pamiętać, że niska cena nie zawsze idzie w parze z jakością, dlatego zawsze polecam wybierać sprawdzone zamienniki lub części renomowanych producentów.

Jaki jest średni koszt robocizny w warsztacie?

Jeśli zdecydujesz się na wizytę u mechanika, musisz liczyć się z kosztami robocizny. Średni koszt usługi wymiany samego regulatora napięcia w warsztacie waha się w granicach 150-250 zł. Cena ta może być wyższa w dużych miastach lub w przypadku, gdy dostęp do alternatora jest szczególnie utrudniony i wymaga demontażu innych podzespołów. Jeśli problem okaże się bardziej złożony i konieczna będzie wymiana całego alternatora, koszt samej robocizny może wynieść od 300 do 600 zł.

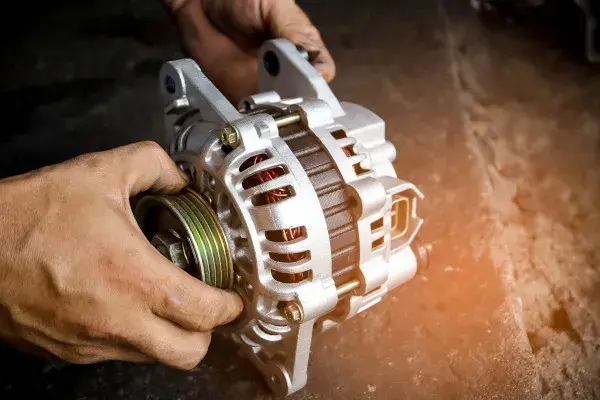

Przeczytaj również: Jak sprawdzić alternator? Poradnik eksperta, nawet bez miernika.

Kiedy samodzielna wymiana jest opłacalna, a kiedy lepiej zaufać profesjonaliście?

Samodzielna wymiana regulatora napięcia jest zdecydowanie opłacalna, jeśli masz podstawowe umiejętności mechaniczne, odpowiednie narzędzia (przede wszystkim multimetr) i co najważniejsze czas i cierpliwość. Oszczędność na robociźnie jest znacząca, a satysfakcja z wykonanej pracy bezcenna. Jeśli jednak nie czujesz się pewnie, nie masz doświadczenia w pracy z elektryką samochodową, a dostęp do alternatora w Twoim samochodzie jest bardzo skomplikowany, to lepiej zaufać profesjonaliście. Ryzyko popełnienia błędu, który mógłby doprowadzić do poważniejszych uszkodzeń (np. uszkodzenia komputera pokładowego), jest zbyt duże, aby podejmować niepotrzebne ryzyko. Pamiętaj, że bezpieczeństwo i prawidłowe działanie pojazdu są najważniejsze.
