Wielu kierowców zastanawia się, czy alternator, serce układu ładowania w samochodzie, posiada szczotki. Odpowiedź na to pytanie jest kluczowa dla zrozumienia jego działania, a także dla prawidłowej diagnostyki problemów z ładowaniem. W tym artykule wyjaśnię, dlaczego szczotki są tak ważne, jakie są objawy ich zużycia i co zrobić, gdy pojawią się pierwsze sygnały awarii.
Większość alternatorów ma szczotki kluczowy element dla prawidłowego ładowania akumulatora
- Zdecydowana większość alternatorów w samochodach osobowych wykorzystuje szczotki grafitowe do przekazywania prądu wzbudzenia.
- Szczotki są elementem eksploatacyjnym, niezbędnym do wytwarzania pola magnetycznego i generowania prądu.
- Główne objawy zużycia to świecąca kontrolka ładowania, przygasające światła i problemy z elektroniką.
- Istnieją nowocześniejsze alternatory bezszczotkowe, trwalsze, ale droższe, stosowane w nowszych pojazdach.
- Wymiana samych szczotek to jedna z najtańszych napraw alternatora, kosztująca od 100 do 300 zł w warsztacie.
- Jazda ze zużytymi szczotkami prowadzi do niedoładowania akumulatora i może uszkodzić inne elementy.
Tak, zdecydowana większość alternatorów, które spotykamy w samochodach osobowych, posiada szczotki. To małe, ale niezwykle ważne elementy, najczęściej wykonane z grafitu, które pełnią funkcję przewodników. Ich podstawowym zadaniem jest przekazywanie prądu wzbudzenia z regulatora napięcia na pierścienie ślizgowe wirnika. Bez tego przepływu nie byłoby możliwe wytworzenie pola magnetycznego, a co za tym idzie alternator nie byłby w stanie generować prądu. Pamiętajmy, że szczotki to elementy eksploatacyjne, co oznacza, że z czasem ulegają zużyciu i wymagają wymiany.
Dlaczego ten mały element jest kluczowy dla ładowania akumulatora?
Może się wydawać, że szczotki to drobiazg, ale ich rola jest absolutnie fundamentalna dla całego układu ładowania. Bez nich wirnik alternatora nie mógłby zostać wzbudzony, czyli nie wytworzyłoby się w nim niezbędne pole magnetyczne. To z kolei oznacza, że alternator nie byłby w stanie produkować prądu elektrycznego, który jest niezbędny nie tylko do ładowania akumulatora, ale także do zasilania wszystkich systemów elektrycznych pojazdu podczas jego pracy. Krótko mówiąc, bez sprawnych szczotek Twój samochód szybko straciłby zasilanie.

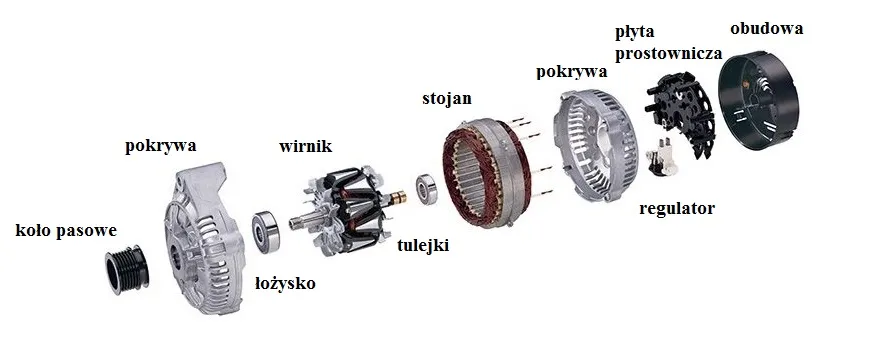

Jak dokładnie działają szczotki w alternatorze? Proste wyjaśnienie mechanizmu
Mechanizm działania szczotek jest stosunkowo prosty, choć kluczowy dla całego procesu. Wyobraź sobie dwie małe, grafitowe kosteczki to właśnie szczotki. Są one umieszczone w uchwycie i dociskane sprężynami do obracających się miedzianych pierścieni ślizgowych, które znajdują się na wirniku alternatora. Dzięki temu stałemu kontaktowi elektrycznemu prąd wzbudzenia, kontrolowany przez regulator napięcia, może swobodnie przepływać z nieruchomej części alternatora (stojana) do obracającego się wirnika. Ten przepływ prądu przez uzwojenie wirnika tworzy pole magnetyczne, które jest niezbędne do indukcji prądu w uzwojeniach stojana, a w konsekwencji do generowania energii elektrycznej.Zrozumienie roli szczotek to jedno, ale równie ważne jest rozpoznanie sygnałów, które wskazują na ich zużycie. Ignorowanie tych objawów może prowadzić do poważniejszych problemów z układem elektrycznym samochodu.
Kontrolka ładowania miga lub świeci na stałe? To pierwszy i najważniejszy sygnał
Najbardziej oczywistym i najczęściej spotykanym objawem zużycia szczotek jest świecąca się lub migająca kontrolka ładowania na desce rozdzielczej, oznaczona ikoną akumulatora. Jeśli zauważysz, że po uruchomieniu silnika kontrolka nie gaśnie lub zapala się podczas jazdy, to niemal pewny sygnał, że alternator nie ładuje prawidłowo. Często przyczyną tego są właśnie zużyte szczotki, które nie zapewniają już stabilnego kontaktu elektrycznego, co uniemożliwia prawidłowe wzbudzenie alternatora.
Światła przygasają na wolnych obrotach? Zrozum, dlaczego tak się dzieje
Innym niepokojącym sygnałem, który często wskazuje na problemy ze szczotkami, jest przygasanie lub migotanie świateł, zwłaszcza gdy silnik pracuje na niskich obrotach lub gdy włączymy wiele odbiorników prądu, takich jak radio, nawiew czy wycieraczki. Dzieje się tak, ponieważ zużyte szczotki nie są w stanie zapewnić stabilnego przepływu prądu wzbudzenia, co prowadzi do niestabilnego napięcia ładowania. W efekcie alternator nie dostarcza wystarczającej mocy, a system elektryczny pojazdu jest zasilany głównie z akumulatora, który szybko się rozładowuje.
Problemy z odpalaniem i niestabilna praca elektroniki inne niepokojące symptomy
Oprócz wspomnianych wcześniej objawów, zużyte szczotki mogą manifestować się również poprzez szereg innych symptomów:
- Problemy z rozruchem silnika: Niedoładowany akumulator, wynikający z niesprawnego alternatora, będzie miał trudności z dostarczeniem wystarczającej mocy do rozrusznika.
- Niestabilna praca urządzeń elektronicznych: Radio może przerywać, nawiew działać z mniejszą mocą, a inne systemy elektroniczne (np. ABS, ESP) mogą zgłaszać błędy lub działać nieprawidłowo.
- Ogólny spadek napięcia w instalacji: Możesz zauważyć, że wszystkie światła są słabsze, a reakcja na włączanie urządzeń elektrycznych jest opóźniona.
Prawidłowe napięcie ładowania mierzone na klemach akumulatora przy włączonym silniku powinno mieścić się w zakresie 13,8-14,5 V. Jeśli jest znacznie niższe, to jasny sygnał problemu.
Czy zużyte szczotki mogą wydawać dźwięki?
W większości przypadków zużyte szczotki nie wydają żadnych specyficznych dźwięków. Jednak w niektórych sytuacjach, gdy szczotki są już bardzo krótkie lub nierówno się zużywają, mogą powodować piskliwy dźwięk dobiegający spod maski. Jest to rzadszy objaw, ale warto mieć go na uwadze, zwłaszcza jeśli towarzyszą mu inne symptomy problemów z ładowaniem.
Chociaż alternatory ze szczotkami dominują na rynku, warto wiedzieć, że istnieją również nowocześniejsze rozwiązania. Mowa o alternatorach bezszczotkowych, które stanowią ciekawą alternatywę, zwłaszcza w nowszych i bardziej zaawansowanych technologicznie pojazdach.

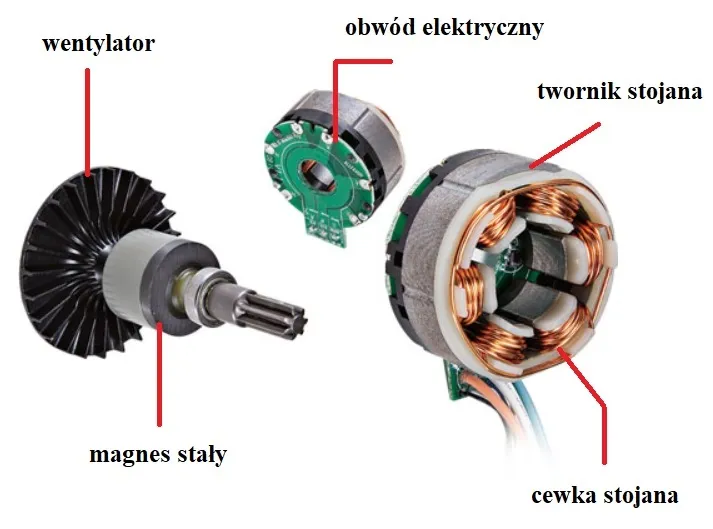

Czym różni się konstrukcja bezszczotkowa i gdzie jest stosowana?
Kluczową różnicą, jak sama nazwa wskazuje, jest brak szczotek i pierścieni ślizgowych w konstrukcji alternatora bezszczotkowego. Zamiast nich, wzbudzenie wirnika odbywa się w inny sposób, często poprzez zastosowanie magnesów trwałych lub bardziej złożonych układów elektronicznych. Taka konstrukcja eliminuje potrzebę kontaktu ślizgowego, co przekłada się na mniejsze tarcie i zużycie. Alternatory bezszczotkowe są stosowane głównie w nowszych pojazdach, w systemach hybrydowych, a także w maszynach przemysłowych i ciężarowych, gdzie wymagana jest wyższa trwałość i niezawodność.
Wyższa trwałość, ale i wyższa cena: kluczowe wady i zalety
Alternatory bezszczotkowe, mimo swoich zalet, mają też pewne wady. Poniżej przedstawiam ich kluczowe cechy:
| Zalety | Wady |
|---|---|
| Dłuższa żywotność dzięki brakowi elementów trących. | Wyższy koszt zakupu i ewentualnej naprawy. |
| Wyższa sprawność (85-90% vs 75-80% dla szczotkowych). | Bardziej skomplikowana konstrukcja. |
| Mniejsza awaryjność i niższe ryzyko przegrzewania. | Rzadsze występowanie na rynku wtórnym. |
| Cichsza praca. |
Kiedy zauważysz pierwsze objawy problemów z ładowaniem, szybka reakcja jest kluczowa. Wczesna diagnostyka i naprawa mogą uchronić Cię przed poważniejszymi uszkodzeniami i znacznie wyższymi kosztami.
Jak sprawdzić napięcie ładowania? Szybki test za pomocą multimetru
Samodzielne sprawdzenie napięcia ładowania jest proste i wymaga jedynie multimetru. Oto jak to zrobić krok po kroku:
- Upewnij się, że silnik jest wyłączony, a wszystkie odbiorniki prądu (światła, radio) są wyłączone.
- Otwórz maskę i zlokalizuj akumulator.
- Ustaw multimetr na pomiar napięcia stałego (DCV) w zakresie 20V.
- Podłącz czerwoną sondę multimetru do dodatniego bieguna akumulatora (+) i czarną sondę do ujemnego bieguna (-).
- Odczytaj napięcie akumulatora (powinno wynosić około 12,4-12,8 V dla naładowanego akumulatora).
- Uruchom silnik i pozostaw go na wolnych obrotach.
- Ponownie zmierz napięcie na klemach akumulatora. Prawidłowe napięcie ładowania powinno wynosić około 13,8-14,5 V. Jeśli jest niższe, świadczy to o problemach z alternatorem.
- Włącz kilka odbiorników prądu (np. światła drogowe, radio, nawiew) i sprawdź, czy napięcie nie spadło znacząco poniżej 13,5 V.
Wymiana samych szczotek kiedy to wystarczy?
Wymiana samych szczotek jest często wystarczającą i najtańszą naprawą, jeśli problem dotyczy tylko ich zużycia. Nowe szczotki mają zazwyczaj długość 15-20 mm, natomiast minimalna dopuszczalna długość to około 5 mm. Jeśli szczotki są krótsze niż ta wartość, oznacza to, że wymagają wymiany. Żywotność szczotek jest bardzo zróżnicowana i zależy od warunków eksploatacji, ale szacuje się ją na od 80 do 150 tysięcy kilometrów. Jeśli pierścienie ślizgowe na wirniku nie są uszkodzone ani nadmiernie wytarte, wymiana samych szczotek w module regulatora napięcia jest jak najbardziej uzasadniona.Regeneracja czy nowy alternator? Porównanie opcji i kosztów
Gdy alternator zaczyna szwankować, stajemy przed wyborem: wymiana samych szczotek, regeneracja całego podzespołu czy zakup nowego. Wymiana samych szczotek to najtańsza opcja, jeśli tylko one są przyczyną problemu. Koszt części to zazwyczaj kilkadziesiąt złotych, a robocizna jest również stosunkowo niska. Regeneracja alternatora to bardziej kompleksowa naprawa, która obejmuje wymianę nie tylko szczotek, ale także łożysk, pierścieni ślizgowych, regulatora napięcia czy diod prostowniczych. Koszt regeneracji zaczyna się od około 200 zł w górę, plus cena części. Zakup nowego alternatora to oczywiście najdroższa opcja, ale gwarantuje nam pełną sprawność i długą żywotność. Moim zdaniem, jeśli uszkodzenie dotyczy wyłącznie szczotek, wymiana ich samych jest najbardziej opłacalnym rozwiązaniem.Zrozumienie kosztów związanych z naprawą alternatora, a w szczególności wymianą szczotek, jest ważne dla każdego kierowcy. Warto też wiedzieć, dlaczego nie należy zwlekać z tą naprawą.
Przegląd typowych kosztów części i robocizny w warsztacie
W Polsce koszt wymiany samych szczotek alternatora jest zazwyczaj bardzo przystępny. Same części, czyli zestaw szczotek z regulatorem napięcia lub same szczotki, to wydatek rzędu 20-100 zł. Całkowity koszt usługi w warsztacie, obejmujący zarówno części, jak i robociznę, najczęściej mieści się w przedziale 100-300 zł. Cena może się różnić w zależności od modelu samochodu (niektóre alternatory są trudniejsze do demontażu) oraz od cennika konkretnego warsztatu. Jest to jednak kwota znacznie niższa niż koszt regeneracji całego alternatora czy zakupu nowego podzespołu.
Przeczytaj również: Wiązka elektryczna Passat B5: Awarie, naprawa i jak zaoszczędzić?
Dlaczego jazda ze zużytymi szczotkami to zły pomysł? Potencjalne konsekwencje
Jazda ze zużytymi szczotkami alternatora to proszenie się o kłopoty. Konsekwencje mogą być znacznie poważniejsze niż początkowe oszczędności na naprawie:
- Niedoładowanie akumulatora: To najbardziej oczywista konsekwencja. Akumulator będzie stale niedoładowany, co skróci jego żywotność i może doprowadzić do problemów z rozruchem.
- Szybsza degradacja akumulatora: Ciągłe rozładowywanie i niedoładowywanie akumulatora znacząco przyspiesza jego zużycie, co w końcu wymusi jego wymianę.
- Ryzyko unieruchomienia pojazdu: W skrajnym przypadku, gdy akumulator całkowicie się rozładuje, samochód po prostu przestanie działać, pozostawiając Cię na drodze.
- Uszkodzenie pierścieni ślizgowych: Długotrwała praca z zużytymi szczotkami może prowadzić do uszkodzenia miedzianych pierścieni ślizgowych na wirniku. Ich uszkodzenie znacznie zwiększa koszt naprawy, ponieważ wymaga już demontażu alternatora i wymiany pierścieni, co jest bardziej skomplikowane niż prosta wymiana szczotek.
- Problemy z elektroniką: Niestabilne napięcie może negatywnie wpływać na działanie wszystkich systemów elektronicznych w samochodzie, od radia po zaawansowane układy bezpieczeństwa.
