Wiązka elektryczna Passat B5: Awarie, naprawa i jak zaoszczędzić?

Właściciele Volkswagena Passata B5 doskonale znają jego reputację to samochód, który zyskał status legendy dzięki swojej niezawodności i komfortowi. Jednak nawet w tak udanej konstrukcji znajdą się miejsca, które z czasem potrafią dać się we znaki. I tu wchodzi na scenę wiązka elektryczna, często niedoceniany, ale absolutnie kluczowy element, który potrafi sprawić, że auto przestanie współpracować.

Z mojego doświadczenia wynika, że problemy z elektryką w Passacie B5 to jedna z najczęstszych bolączek, z którą borykają się właściciele. Nawet drobne uszkodzenie pojedynczego przewodu w wiązce może sparaliżować działanie kluczowych systemów, a w skrajnych przypadkach nawet unieruchomić samochód. To nie tylko kwestia komfortu, ale przede wszystkim bezpieczeństwa i funkcjonalności.

Passat B5: legenda z notoryczną słabością i objawy, których nie możesz ignorować

Passat B5, pomimo upływu lat, wciąż cieszy się ogromną popularnością. To solidna konstrukcja, która przy odpowiedniej dbałości potrafi służyć latami. Niestety, jak każdy samochód, ma swoje słabe punkty, a jednym z najbardziej irytujących i jednocześnie powszechnych problemów jest elektryka, a konkretnie wiązki elektryczne. Z mojego doświadczenia wynika, że to właśnie one są źródłem wielu zagadek diagnostycznych i frustracji. Dlaczego? Ponieważ przewody, choć ukryte, są narażone na ciągłe zginanie, wibracje, zmiany temperatury i wilgoć, co z czasem prowadzi do uszkodzeń izolacji, a w konsekwencji do pęknięć.

• "Choinka" na desce rozdzielczej, czyli przypadkowe zapalanie się różnych kontrolek.
• Niedziałające elementy wyposażenia, takie jak elektryczne szyby, centralny zamek, podgrzewanie lusterek czy radio.
• Problemy z oświetleniem zarówno zewnętrznym (światła mijania, stopu, kierunkowskazy), jak i wewnętrznym.
• Komunikaty o błędach na wyświetlaczu FIS (np. dotyczące żarówek, czujników).
• Częste przepalanie bezpieczników bez wyraźnej przyczyny.

Gdzie szukać problemu? Identyfikujemy najbardziej awaryjne miejsca w instalacji

Skoro już wiemy, że wiązki elektryczne w Passacie B5 potrafią przysporzyć problemów, kluczowe staje się pytanie: gdzie dokładnie szukać usterki? Moje doświadczenie pokazuje, że są pewne miejsca, które są szczególnie narażone na uszkodzenia i to właśnie od nich zawsze zaczynam diagnostykę.

Absolutny numer jeden: wiązka klapy bagażnika w wersji Variant (kombi)

Jeśli masz Passata B5 w wersji Variant, to właśnie wiązka klapy bagażnika jest moim zdaniem najbardziej notoryczną usterką. To prawdziwa zmora wielu właścicieli. Dlaczego? Ponieważ przewody przechodzące przez gumową przelotkę między karoserią a klapą są nieustannie zginane i prostowane przy każdym otwarciu i zamknięciu bagażnika. Z czasem izolacja twardnieje, kruszy się, a same przewody pękają. Efekty? Zazwyczaj bardzo irytujące:

• Problemy z centralnym zamkiem klapy bagażnika nie otwiera się lub nie zamyka.
• Brak oświetlenia tablicy rejestracyjnej.
• Niedziałająca wycieraczka tylnej szyby.
• Brak możliwości otwarcia bagażnika z pilota lub przycisku.
• Błędy na wyświetlaczu FIS dotyczące uszkodzonych żarówek.

Wiązka drzwi kierowcy i pasażera: codzienne użytkowanie zbiera swoje żniwo

• Problemy z elektrycznymi szybami (nie działają, opuszczają się same, nie reagują na przyciski).
• Centralny zamek nie rygluje lub nie odryglowuje wszystkich drzwi.
• Niedziałające podgrzewanie lub regulacja lusterek.
• Brak dźwięku z głośników w drzwiach.
• Problemy z oświetleniem "comfort" (np. lampka w drzwiach).

Diagnostyka w tym przypadku jest stosunkowo prosta. Często wystarczy delikatnie odciągnąć gumową przelotkę i dokładnie obejrzeć przewody. Zazwyczaj widać przetarcia izolacji lub nawet całkowicie pęknięte kable.

Podwodna pułapka, czyli zalany moduł komfortu i jego wiązka

To jest problem, który potrafi przyprawić o prawdziwy ból głowy i wprowadzić chaos w całej elektryce Passata B5. Moduł komfortu, czyli serce wielu funkcji elektrycznych, znajduje się pod nogami kierowcy, pod wykładziną. Jego lokalizacja jest niestety bardzo niefortunna, ponieważ jest on narażony na zalanie wodą. Skąd ta woda? Najczęściej z nieszczelnych odpływów podszybia, które zatykają się liśćmi i brudem, a także z nieszczelnych uszczelek drzwi.

Kiedy woda dostaje się do wnętrza, moduł komfortu i jego wiązka stają się ofiarami korozji. Piny i przewody zaczynają gnić, co prowadzi do chaotycznego działania systemów. Właściciele często opisują to jako "choinkę" na desce rozdzielczej, ponieważ samochód zaczyna żyć własnym życiem. Objawy mogą być naprawdę różnorodne i trudne do zdiagnozowania bez wiedzy o tej specyficznej usterce.

Wiązka silnika: serce instalacji, które też może niedomagać

Wiązka silnika to absolutnie kluczowy element instalacji elektrycznej, odpowiadający za prawidłową pracę jednostki napędowej. Choć rzadziej ulega uszkodzeniom mechanicznym niż te w przelotkach, to jednak jest narażona na wysokie temperatury, drgania i agresywne środowisko pod maską. Z mojego doświadczenia wynika, że problemy z wiązką silnika najczęściej dotyczą popularnych jednostek 1.9 TDI oraz 1.8T.

Uszkodzenia w tej wiązce mogą prowadzić do bardzo poważnych problemów z samochodem, a ich objawy są zazwyczaj bardziej odczuwalne niż w przypadku wiązek komfortu:

• Niestabilna praca silnika, szarpanie, falowanie obrotów.
• Błędy czujników (np. położenia wału korbowego, temperatury płynu chłodzącego, ciśnienia doładowania), które pojawiają się na desce rozdzielczej.
• Problemy z rozruchem silnika, długie kręcenie rozrusznikiem.
• Przepalanie bezpieczników odpowiedzialnych za pracę silnika lub jego osprzętu.
• Zwiększone zużycie paliwa lub spadek mocy.

Diagnostyka i naprawa krok po kroku: poradnik dla ambitnych

Skoro już zlokalizowaliśmy potencjalne miejsca awarii, czas przejść do działania. Pamiętaj, że samodzielna naprawa wiązki elektrycznej wymaga cierpliwości i precyzji, ale jest jak najbardziej wykonalna dla każdego ambitnego majsterkowicza. Zawsze powtarzam, że dobra diagnoza to połowa sukcesu.

Jak przygotować się do naprawy? Niezbędne narzędzia i środki ostrożności

Zanim zabierzesz się do pracy, upewnij się, że masz pod ręką wszystkie niezbędne narzędzia. To klucz do sprawnej i bezpiecznej naprawy. Zawsze pamiętaj o podstawowej zasadzie: przed rozpoczęciem jakichkolwiek prac przy elektryce, odłącz akumulator! To absolutna podstawa, która chroni Ciebie i elektronikę samochodu przed uszkodzeniem.

• Multimetr (miernik uniwersalny) do sprawdzania ciągłości przewodów i napięcia.
• Lutownica, cyna i kalafonia (jeśli zdecydujesz się na lutowanie).
• Koszulki termokurczliwe w różnych rozmiarach.
• Izolacja elektryczna (taśma izolacyjna).
• Ściągacz izolacji.
• Nóż do kabli lub ostre nożyczki.
• Zestaw narzędzi do demontażu plastików (tzw. łyżki), aby nie uszkodzić wnętrza.
• Latarka czołowa nieoceniona przy pracy w ciasnych i ciemnych miejscach.

Pierwszy krok: diagnostyka komputerowa (VCDS) jako mapa drogowa

Zawsze, ale to zawsze, zaczynam od diagnostyki komputerowej. W przypadku Passata B5, VCDS (lub jego starsza wersja VAG-COM) to Twoja najlepsza mapa drogowa. Podłączenie samochodu do komputera i odczytanie błędów z różnych modułów (silnika, komfortu, drzwi) może wskazać konkretny obwód lub nawet pojedynczy komponent, który sprawia problem. Dzięki temu nie musisz szukać igły w stogu siana, a Twoje poszukiwania stają się znacznie bardziej ukierunkowane. Pamiętaj, aby zapisać wszystkie kody błędów przed ich skasowaniem.

Inspekcja wizualna: gdzie zaglądać i czego szukać w pierwszej kolejności?

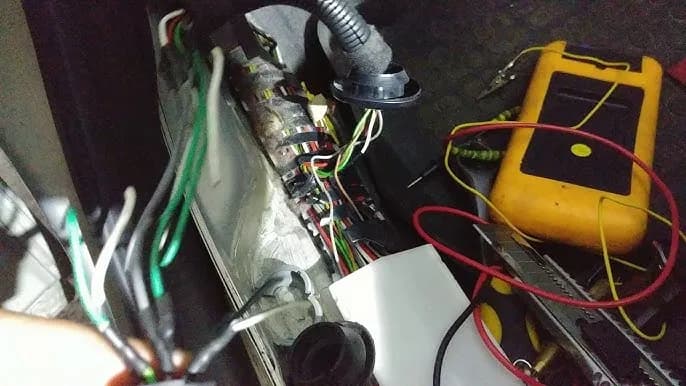

Po diagnostyce komputerowej przychodzi czas na dokładną inspekcję wizualną. To moment, w którym musisz być detektywem i szukać fizycznych dowodów uszkodzeń. Moje doświadczenie podpowiada, żeby skupić się na najbardziej narażonych miejscach:

• Gumowe przelotki: W drzwiach (szczególnie kierowcy) i klapie bagażnika. Delikatnie odciągnij gumę i obejrzyj przewody. Szukaj przetarć izolacji, pęknięć, zgniecionej gumy.
• Okolice modułu komfortu: Pod wykładziną pod nogami kierowcy. Sprawdź, czy nie ma tam wilgoci, śladów korozji na pinach modułu lub na przewodach wiązki.
• Wiązka silnika: Szczególnie w miejscach, gdzie przewody przechodzą przez metalowe elementy, są narażone na wysoką temperaturę (np. w pobliżu kolektora wydechowego) lub drgania. Szukaj przetarć, spękań izolacji, a także śladów przegrzania.
• Wszystkie widoczne złącza: Sprawdź, czy piny nie są luźne, skorodowane lub wygięte.

Pamiętaj, że czasami uszkodzenie jest ukryte pod izolacją, więc delikatne poruszanie przewodami może pomóc w zlokalizowaniu pęknięcia.

Naprawiać czy wymieniać? Porównanie metod: lutowanie a zestawy naprawcze

Kiedy już zlokalizujesz uszkodzenie, stajesz przed dylematem: naprawiać pęknięte przewody czy wymienić cały fragment wiązki? Obie metody mają swoje zalety i wady, a wybór zależy od skali uszkodzenia i Twoich umiejętności.

Jak prawidłowo polutować przerwany przewód i zabezpieczyć połączenie?

Lutowanie to sprawdzona metoda, która zapewnia trwałe połączenie, jeśli zostanie wykonana prawidłowo. Oto kroki, które zawsze stosuję:

1. Oczyść i przygotuj przewody: Odetnij uszkodzony fragment przewodu. Z obu końców usuń około 1-1,5 cm izolacji, tak aby odsłonić czyste miedziane żyły.
2. Skręć żyły: Delikatnie skręć ze sobą odsłonięte żyły przewodów, aby zapewnić lepsze połączenie mechaniczne.
3. Nałóż koszulkę termokurczliwą: Zanim zaczniesz lutować, nasuń na jeden z przewodów odpowiednio długą koszulkę termokurczliwą. Pamiętaj, aby była na tyle długa, by zakryć całe lutowane połączenie i kawałek izolacji z każdej strony.
4. Lutuj: Rozgrzej lutownicę i nanieś na nią odrobinę cyny z kalafonią. Przyłóż grot do skręconych żył i rozprowadź cynę równomiernie, aż połączenie będzie błyszczące i gładkie.
5. Zabezpiecz połączenie: Po ostygnięciu cyny nasuń koszulkę termokurczliwą na lutowane miejsce i podgrzej ją opalarką lub zapalniczką (ostrożnie!), aż skurczy się i szczelnie obejmie przewód. To zapewni izolację i ochronę przed wilgocią.

Dlaczego gotowe zestawy naprawcze to często najlepszy wybór?

W wielu przypadkach, zwłaszcza gdy uszkodzonych jest kilka przewodów w jednym miejscu (np. w przelotce klapy bagażnika czy drzwi), gotowe zestawy naprawcze są moim zdaniem najlepszym i najbardziej profesjonalnym rozwiązaniem. Ich główną zaletą jest to, że zawierają przewody o odpowiednich przekrojach i kolorach, a także często fabryczne złączki, które idealnie pasują do oryginalnej instalacji. Dzięki temu naprawa jest szybsza, prostsza i co najważniejsze zapewnia trwałość zbliżoną do fabrycznej. Unikasz problemów z doborem odpowiednich przewodów i masz pewność, że połączenie będzie solidne i odporne na warunki zewnętrzne.

Błędy, których musisz unikać: czego absolutnie nie robić przy naprawie wiązki?

Podczas samodzielnej naprawy wiązki elektrycznej łatwo o błędy, które mogą przynieść więcej szkody niż pożytku. Z mojego doświadczenia wynika, że są pewne metody, których należy kategorycznie unikać, aby naprawa była trwała i bezpieczna. Zawsze przestrzegam przed tym moich klientów i znajomych:

Odradza się stosowanie szybkozłączek ("wampirków") i skręcania przewodów ze względu na niską trwałość.

Szybkozłączki, choć kuszą prostotą montażu, nie zapewniają szczelnego i trwałego połączenia. Z czasem utleniają się, tracą kontakt, a nawet mogą prowadzić do przegrzewania się przewodów. Skręcanie przewodów to jeszcze gorsze rozwiązanie jest nietrwałe, narażone na korozję i łatwo się rozpada. Zawsze stawiaj na lutowanie lub profesjonalne zestawy naprawcze z zaciskanymi złączkami, które są fabrycznie zabezpieczone.

Koszty i części: ile naprawdę kosztuje przywrócenie elektryki do życia?

Kiedy już zdiagnozujesz i naprawisz uszkodzoną wiązkę, naturalnie pojawia się pytanie o koszty. Z mojego doświadczenia wynika, że ceny mogą się znacznie różnić w zależności od wybranej metody i miejsca zakupu części. Przyjrzyjmy się dostępnym opcjom.

Opcja nr 1: nowa wiązka z ASO czy to w ogóle ma sens?

Zakup nowej, kompletnej wiązki elektrycznej bezpośrednio z Autoryzowanej Stacji Obsługi (ASO) to teoretycznie najpewniejsza opcja. Jednak w praktyce, w przypadku Passata B5, jest to rozwiązanie, które bardzo rzadko ma ekonomiczny sens. Koszt nowej wiązki, zwłaszcza głównej wiązki silnika czy całej wiązki drzwi, potrafi przekroczyć wartość samego samochodu. To opcja dla garstki entuzjastów, którzy nie liczą się z kosztami, ale dla przeciętnego właściciela Passata B5 jest po prostu nieopłacalna.

Opcja nr 2: używane wiązki z demontażu szansa czy ryzyko?

Używane wiązki elektryczne, pochodzące z demontażu innych Passatów B5, to bardzo popularna i znacznie tańsza alternatywa. Znajdziesz je na portalach aukcyjnych, takich jak Allegro czy OLX, a także na szrotach i w sklepach z częściami używanymi. Ceny są znacznie niższe, a dostępność duża. Jednak z tą opcją wiąże się pewne ryzyko nigdy nie masz 100% pewności co do stanu technicznego takiej wiązki.

Na co zwrócić uwagę kupując używaną wiązkę na Allegro lub OLX?

• Stan wizualny: Dokładnie obejrzyj zdjęcia. Szukaj przetarć izolacji, pęknięć, śladów korozji na złączach. Nie bój się prosić o dodatkowe zdjęcia.
• Wersja nadwozia i rocznik: Upewnij się, że wiązka pochodzi z Passata B5 w tej samej wersji nadwozia (sedan/variant) i zbliżonym roczniku. Różnice mogą być znaczące.
• Wyposażenie: Wiązki różnią się w zależności od wyposażenia (np. podgrzewane fotele, elektryczne lusterka, czujniki parkowania). Sprawdź, czy kupowana wiązka ma wszystkie potrzebne piny i złącza.
• Gwarancja rozruchowa: Zawsze pytaj o możliwość zwrotu lub gwarancję rozruchową. To daje Ci czas na sprawdzenie części po zamontowaniu.
• Ryzyko ukrytych wad: Pamiętaj, że używana wiązka mogła być już naprawiana lub może mieć niewidoczne uszkodzenia, które ujawnią się dopiero po jakimś czasie.

Opcja nr 3: zestawy naprawcze najlepszy stosunek ceny do jakości

Dla typowych usterek, takich jak pęknięte przewody w przelotce klapy bagażnika czy drzwi, zestawy naprawcze są moim zdaniem najbardziej opłacalnym i polecanym rozwiązaniem. Oferują najlepszy stosunek ceny do jakości i trwałości. Zestawy te są projektowane pod konkretne miejsca i modele, co znacznie ułatwia montaż.

Gdzie szukać i jak dobrać odpowiedni zestaw do swojego modelu?

Zestawy naprawcze znajdziesz w dobrych sklepach motoryzacyjnych, zarówno stacjonarnych, jak i internetowych. Szukaj ich, wpisując w wyszukiwarkę frazę "zestaw naprawczy wiązki Passat B5 [klapa/drzwi]". Często producenci podają numery OEM, co ułatwia dobór. Koszty takich zestawów wahają się zazwyczaj od 50 do 150 zł, co jest naprawdę niewielkim wydatkiem w porównaniu do korzyści. Pamiętaj, aby dokładnie sprawdzić, czy zestaw jest przeznaczony do Twojej wersji nadwozia i konkretnego miejsca uszkodzenia.

Ile za taką usługę policzy Ci elektryk samochodowy? Widełki cenowe

Jeśli nie czujesz się na siłach, aby samodzielnie zająć się naprawą, zawsze możesz skorzystać z usług profesjonalnego elektryka samochodowego. Koszt takiej usługi będzie oczywiście wyższy niż samodzielna naprawa, ale zyskujesz pewność, że praca zostanie wykonana fachowo. Widełki cenowe są dość szerokie i zależą od skomplikowania usterki oraz lokalizacji uszkodzenia. Za prostą naprawę kilku przewodów w przelotce drzwi czy klapy możesz zapłacić od 150 zł do 400 zł. W przypadku bardziej skomplikowanych problemów, takich jak naprawa wiązki modułu komfortu po zalaniu, czy wymiana większego fragmentu wiązki silnika, koszty mogą wzrosnąć powyżej 1000 zł. Zawsze warto poprosić o wstępną wycenę przed rozpoczęciem prac.

Jak zapobiegać przyszłym awariom? Proste triki na przedłużenie życia wiązki

Regularna inspekcja gumowych przelotek: klucz do sukcesu

To jest absolutna podstawa. Przynajmniej raz w roku, a najlepiej dwa razy (wiosną i jesienią), poświęć kilka minut na wizualną inspekcję gumowych przelotek w drzwiach i klapie bagażnika. Delikatnie odciągnij gumę i sprawdź stan przewodów. Szukaj oznak pękania izolacji, przetarć czy nienaturalnych zagięć. Jeśli zauważysz jakiekolwiek niepokojące sygnały, lepiej zareagować od razu, zanim dojdzie do całkowitego przerwania przewodu. Wczesne wykrycie problemu pozwala na prostą i szybką naprawę, zanim usterka stanie się poważna.

Zabezpieczenie modułu komfortu przed wilgocią: prosty i skuteczny sposób

Jak już wspomniałem, zalany moduł komfortu to prawdziwa plaga. Aby temu zapobiec, regularnie czyść odpływy podszybia. To tam gromadzą się liście, igliwie i błoto, które zatykają kanaliki odprowadzające wodę. Woda zamiast spływać, zaczyna gromadzić się i w końcu dostaje się do wnętrza samochodu, prosto pod nogi kierowcy. Sprawdzaj również szczelność uszczelek wokół szyby i drzwi. Możesz także rozważyć podniesienie modułu komfortu o kilka centymetrów, aby nie leżał bezpośrednio na podłodze, co da mu dodatkową ochronę w razie niewielkiego zalania.

Przeczytaj również: Mazda 6: Uszkodzone sprzęgło alternatora? Objawy, diagnostyka, koszty

Czym smarować i jak konserwować elementy gumowe, by nie pękały?

Elementy gumowe, takie jak przelotki, z czasem twardnieją i tracą elastyczność, co czyni je bardziej podatnymi na pękanie. Aby temu zapobiec, warto je regularnie konserwować. Użyj do tego specjalnych środków do konserwacji gumy lub silikonowych sprayów. Spryskaj nimi gumowe przelotki, a następnie delikatnie wmasuj preparat. Silikon tworzy na powierzchni gumy warstwę ochronną, która zapobiega wysychaniu, pękaniu i utracie elastyczności. Dzięki temu guma pozostaje miękka i odporna na ciągłe zginanie, co znacznie przedłuża żywotność przewodów wewnątrz przelotek.
