Audi A4 B6: Wiązka drzwi napraw to sam! Diagnoza i wymiana

Ten artykuł to kompleksowy przewodnik dla właścicieli Audi A4 B6, którzy borykają się z problemami elektrycznymi w drzwiach. Dowiesz się, jak zdiagnozować i samodzielnie naprawić uszkodzoną wiązkę elektryczną, oszczędzając czas i pieniądze na wizycie u mechanika. Jako Maksymilian Sokołowski, postaram się przekazać Ci moją wiedzę i doświadczenie w tym temacie, krok po kroku prowadząc Cię przez cały proces.

Dlaczego wiązka elektryczna w drzwiach audi a4 b6 tak często zawodzi?

Właściciele Audi A4 B6 (produkowanego w latach 2000-2004) doskonale znają problem z wiązką elektryczną w drzwiach. To jedna z najbardziej typowych i irytujących usterek w tym modelu. Główną przyczyną jest nic innego jak zmęczenie materiału. Przewody ukryte w gumowej osłonie, którą często nazywamy "słoniem" lub harmonijką, są nieustannie poddawane naprężeniom. Za każdym razem, gdy otwierasz i zamykasz drzwi, te przewody pracują. Z biegiem lat i tysięcy cykli otwierania, izolacja zaczyna pękać, a miedziane żyły wewnątrz ulegają przerwaniu. To nieunikniony proces, który dotyka praktycznie każdego egzemplarza po pewnym czasie eksploatacji.

Głośniki milczą, a szyba nie działa? Lista typowych objawów, których nie możesz ignorować

Awaria wiązki elektrycznej w drzwiach Audi A4 B6 manifestuje się na wiele sposobów. Z mojego doświadczenia wynika, że objawy są zazwyczaj bardzo konkretne i łatwe do zidentyfikowania. Jeśli zauważysz którykolwiek z poniższych problemów, z dużym prawdopodobieństwem masz do czynienia z uszkodzoną wiązką:

• Niedziałające głośniki lub przerywający dźwięk w jednych drzwiach.
• Problemy z elektrycznym sterowaniem szyb: szyba nie opuszcza się, nie podnosi lub działa skokowo.
• Awaria centralnego zamka w konkretnych drzwiach drzwi nie zamykają się ani nie otwierają z pilota.
• Brak oświetlenia w drzwiach (np. lampka ostrzegawcza lub powitalna).
• Problemy z elektrycznym sterowaniem i podgrzewaniem lusterek.
• Komputer pokładowy może nie pokazywać informacji o otwartych drzwiach, mimo że są one otwarte.

Drzwi kierowcy czy pasażera? Które wiązki są najbardziej narażone na uszkodzenie

Usterka najczęściej dotyczy drzwi kierowcy. Jest to logiczne, ponieważ te drzwi są po prostu najintensywniej użytkowane. Więcej otwierania i zamykania oznacza większe naprężenia dla przewodów. Nie oznacza to jednak, że drzwi pasażera są wolne od ryzyka. Problem może również wystąpić w drzwiach przednich pasażera, a nawet w tylnych, choć zdarza się to znacznie rzadziej. Pamiętaj, że uszkodzone przewody to nie tylko niedziałające funkcje mogą one również powodować zwarcia, co prowadzi do przepalania bezpieczników, a w skrajnych przypadkach nawet do rozładowania akumulatora. Warto więc działać szybko, gdy tylko zauważysz pierwsze objawy.

Samodzielna diagnoza wiązki elektrycznej w drzwiach audi a4 b6

Niezbędne narzędzia co musisz przygotować przed rozpoczęciem pracy

Zanim zabierzesz się za diagnozę i naprawę, upewnij się, że masz pod ręką odpowiednie narzędzia. Dzięki temu praca pójdzie sprawniej i unikniesz niepotrzebnych przestojów. Oto lista, którą polecam:

• Zestaw śrubokrętów (płaskie i krzyżakowe, torx).
• Klucze nasadowe (do demontażu boczka drzwi).
• Ściągacze do tapicerki (plastikowe, aby nie uszkodzić elementów).
• Multimetr (niezbędny do testowania ciągłości obwodu).
• Nożyk do izolacji lub precyzyjne szczypce do ściągania izolacji.
• Zaciskarka do konektorów (jeśli zestaw naprawczy wymaga zaciskania).
• Latarka czołowa lub inna lampa robocza (do oświetlenia trudno dostępnych miejsc).
• Taśma izolacyjna lub opaski zaciskowe (do uporządkowania przewodów).

Krok po kroku: Wzrokowa inspekcja przewodów w gumowej osłonie

Pierwszym i często wystarczającym krokiem jest dokładna inspekcja wizualna. Pozwala ona szybko zlokalizować problem, jeśli uszkodzenia są widoczne gołym okiem.

1. Otwórz drzwi, w których podejrzewasz usterkę, na maksymalną szerokość.
2. Ostrożnie odchyl gumową harmonijkę, która łączy drzwi z karoserią samochodu. Zazwyczaj jest ona zamocowana na zatrzaski lub po prostu wciśnięta w otwory.
3. Dokładnie obejrzyj wszystkie przewody przechodzące przez tę harmonijkę. Szukaj pęknięć izolacji, przetarć, zgnieceń lub całkowitych przerw w przewodach. Zwróć szczególną uwagę na miejsca, gdzie przewody są najbardziej zginane.
4. Jeśli zauważysz wyraźne uszkodzenia, masz już zlokalizowany problem. Nawet jeśli izolacja jest tylko pęknięta, ale żyły miedziane są widoczne, to jest to potencjalne miejsce awarii, które wymaga interwencji.

Test ciągłości obwodu za pomocą multimetru metoda dla bardziej zaawansowanych

Jeśli wizualna inspekcja nie przyniosła jednoznacznych rezultatów, lub chcesz mieć pewność, który konkretnie przewód jest przerwany, użycie multimetru jest nieocenione. To metoda dla tych, którzy czują się pewniej z elektroniką.

1. Odłącz akumulator samochodu, aby uniknąć zwarć i uszkodzeń.
2. Zdemontuj boczek drzwi (szczegółowy opis w dalszej części artykułu), aby uzyskać dostęp do kostki wiązki elektrycznej w drzwiach.
3. Wypnij kostkę wiązki zarówno od strony drzwi, jak i od strony karoserii (słupka A).
4. Ustaw multimetr w tryb pomiaru ciągłości (zazwyczaj symbol diody lub głośnika "buzzer").
5. Wybierz konkretny przewód, który podejrzewasz o uszkodzenie (np. przewód od głośnika, jeśli głośnik nie działa).
6. Jedną sondę multimetru przyłóż do pinu odpowiadającego wybranemu przewodowi w kostce od strony drzwi, a drugą sondę do tego samego przewodu w kostce od strony karoserii.
7. Jeśli multimetr wyda sygnał dźwiękowy lub pokaże bardzo niską rezystancję (bliską 0 Ohm), oznacza to, że przewód ma ciągłość. Jeśli nie ma sygnału lub rezystancja jest bardzo wysoka (OL Over Limit), przewód jest przerwany.
8. Powtórz ten proces dla wszystkich podejrzanych przewodów, aby precyzyjnie zlokalizować usterkę.

Naprawa czy wymiana wiązki drzwi audi a4 b6 co wybrać?

Zestaw naprawczy złoty środek dla Twojego portfela i trwałości naprawy

Z mojego doświadczenia wynika, że dedykowany zestaw naprawczy to najbardziej opłacalne i trwałe rozwiązanie problemu uszkodzonej wiązki w Audi A4 B6. Dlaczego? Ponieważ jest zaprojektowany specjalnie do tego celu. Zamiast improwizować, dostajesz gotowe elementy, które idealnie pasują i są wykonane z materiałów o odpowiedniej elastyczności i wytrzymałości. To znacznie lepsza opcja niż próby łatania starych przewodów, które i tak za chwilę ponownie pękną.

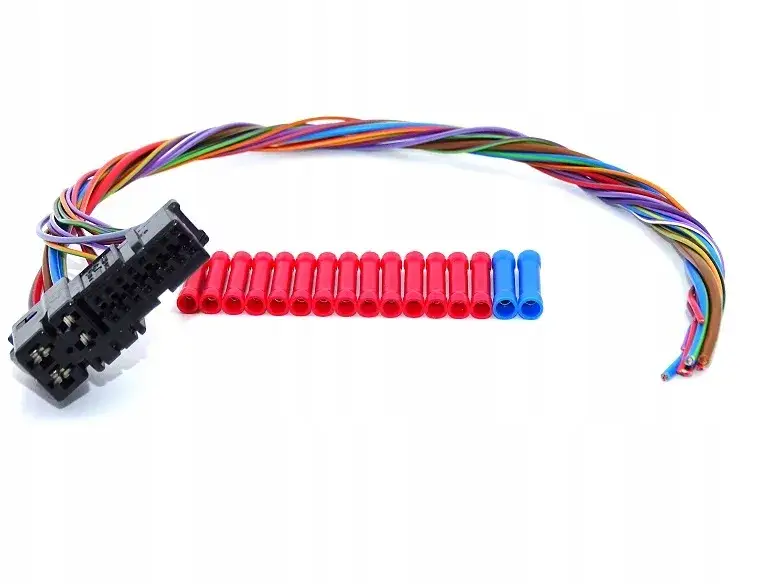

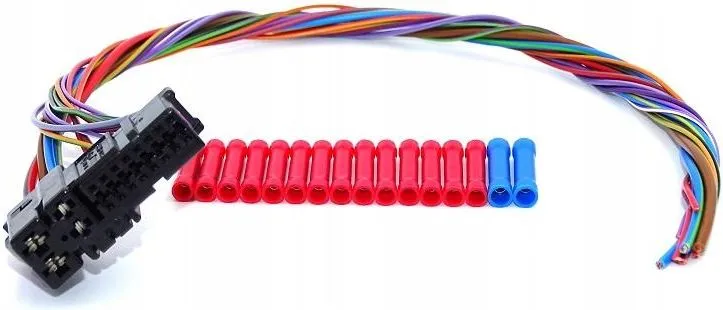

Co dokładnie znajdziesz w zestawie naprawczym i dlaczego to ważne?

Typowy zestaw naprawczy do wiązki drzwi Audi A4 B6 jest przemyślany tak, aby ułatwić Ci pracę i zapewnić trwałość naprawy. Oto, co zazwyczaj zawiera i dlaczego każdy element jest kluczowy:

• Przewody samochodowe typu FLRY-B: Są to przewody o zmniejszonej grubości izolacji, ale o zwiększonej odporności na ścieranie i wysoką temperaturę. Zestawy zawierają przewody o różnych przekrojach (np. od 0,35mm² do 2,5mm²), dopasowanych do oryginalnej specyfikacji. Są one już przycięte na odpowiednią długość (zazwyczaj około 40 cm), co daje komfort pracy i odpowiedni zapas.
• Zarobione konektory: To absolutnie kluczowy element! Konektory są już profesjonalnie zaciśnięte na końcówkach nowych przewodów i pasują do oryginalnej kostki (np. o numerze 8E0972702). Dzięki temu nie musisz martwić się o zakup specjalistycznych narzędzi do zaciskania ani o jakość połączenia.
• Szybkozłączki lub koszulki termokurczliwe: Służą do połączenia nowych przewodów z istniejącą instalacją w drzwiach i w słupku A. Szybkozłączki są proste w użyciu, natomiast koszulki termokurczliwe (szczególnie te z klejem) zapewniają lepszą izolację i ochronę przed wilgocią.

Zawsze przed zakupem zalecam wizualne porównanie wtyczki w samochodzie ze zdjęciem w ofercie zestawu naprawczego, aby upewnić się, że konektory i wtyczka będą w 100% kompatybilne.

Używana wiązka z demontażu czy to gra warta świeczki?

Kuszącą alternatywą może wydawać się zakup używanej wiązki elektrycznej z demontażu. Chociaż cena może być atrakcyjna, ja osobiście odradzam to rozwiązanie. Dlaczego? Ponieważ kupujesz kota w worku. Taka wiązka pochodzi z innego, często równie starego pojazdu, co Twoje Audi. Istnieje bardzo duże ryzyko, że będzie miała już podobne uszkodzenia lub jej przewody będą w złym stanie, bliskim awarii. W efekcie możesz wydać pieniądze na rozwiązanie, które będzie krótkoterminowe i za kilka miesięcy problem wróci. Lepiej zainwestować w nowy zestaw naprawczy i mieć spokój na długie lata.

Nowa wiązka z ASO vs. tanie lutowanie dlaczego skrajności nie są dobrym wyborem

Na przeciwległych krańcach spektrum rozwiązań mamy dwie skrajności. Z jednej strony, zakup nowej wiązki w ASO (Autoryzowanej Stacji Obsługi) to gwarancja jakości, ale wiąże się z bardzo wysokim kosztem, często kilkukrotnie przewyższającym wartość zestawu naprawczego. Dla wielu właścicieli Audi A4 B6, zwłaszcza biorąc pod uwagę wiek samochodu, jest to po prostu nieopłacalne. Z drugiej strony, próba taniego lutowania przerwanych przewodów to rozwiązanie, które stanowczo odradzam. Lutowane połączenia są sztywne i mają małą elastyczność. W miejscu zgięcia, gdzie przewody są najbardziej narażone na ruch, lut będzie pękał, a usterka będzie powracać. To krótkoterminowa "naprawa", która przysporzy Ci więcej frustracji niż korzyści. Zestaw naprawczy to złoty środek, który łączy rozsądną cenę z trwałością i niezawodnością.

Jak samodzielnie wymienić wiązkę elektryczną w drzwiach audi a4 b6 poradnik

Etap 1: Bezpieczne przygotowanie odłączenie akumulatora i demontaż tapicerki drzwi

Bezpieczeństwo to podstawa, zwłaszcza przy pracach z elektryką samochodową. Zawsze zaczynam od tego, aby uniknąć nieprzyjemnych niespodzianek.

1. Odłącz akumulator: To najważniejszy krok. Odkręć klemę ujemną (-) akumulatora. Zapobiegnie to przypadkowym zwarciom i uszkodzeniu elektroniki podczas pracy.
2. Zlokalizuj śruby mocujące boczek drzwi: W Audi A4 B6 śruby są zazwyczaj ukryte. Jedna znajduje się pod zaślepką w uchwycie do zamykania drzwi, a kolejne mogą być pod listwą ozdobną lub w dolnej części boczka. Użyj odpowiednich śrubokrętów (najczęściej Torx lub krzyżak).
3. Ostrożnie podważ boczek: Po odkręceniu wszystkich śrub, delikatnie podważ boczek drzwi za pomocą plastikowych ściągaczy do tapicerki. Zacznij od dolnej krawędzi i stopniowo odpinaj zatrzaski dookoła.
4. Odłącz linki i kostki: Gdy boczek będzie luźny, nie zrywaj go. Z tyłu boczka znajdują się linki od klamki (zewnętrznej i wewnętrznej) oraz kostki elektryczne od przełączników szyb, głośników czy oświetlenia. Ostrożnie je odepnij, zapamiętując ich położenie lub robiąc zdjęcia.
5. Zdejmij boczek: Po odłączeniu wszystkich elementów, możesz całkowicie zdjąć boczek drzwi i odłożyć go w bezpieczne miejsce.

Etap 2: Dostęp do uszkodzenia jak prawidłowo wypiąć złącze i zdjąć gumową harmonijkę

Teraz, gdy masz już dostęp do wnętrza drzwi, czas na dotarcie do serca problemu uszkodzonej wiązki.

1. Wypnij kostkę wiązki z karoserii: Zlokalizuj dużą kostkę elektryczną, która łączy wiązkę z karoserią samochodu (w słupku A). Zazwyczaj ma ona specjalny zatrzask lub dźwignię, którą należy odblokować, aby ją wypiąć. Bądź delikatny, aby nie uszkodzić pinów.
2. Zdejmij gumową harmonijkę: Ostrożnie zdejmij gumową osłonę ("słonia") z obu stron zarówno od strony drzwi, jak i od strony karoserii. Zazwyczaj jest ona po prostu wciśnięta w otwory. To pozwoli Ci na pełny dostęp do wszystkich przewodów.
3. Wyciągnij wiązkę z drzwi: Jeśli to konieczne, delikatnie wyciągnij fragment wiązki z wnętrza drzwi, aby mieć więcej miejsca do pracy i swobodnie operować przy przewodach.

Etap 3: Serce operacji precyzyjne łączenie nowych przewodów za pomocą złączek

To jest kluczowy moment naprawy. Precyzja i cierpliwość są tutaj Twoimi najlepszymi sprzymierzeńcami.

1. Zidentyfikuj uszkodzone przewody: Jeśli jeszcze tego nie zrobiłeś, teraz jest idealny moment, aby dokładnie zlokalizować przerwane lub uszkodzone przewody. Możesz to zrobić wizualnie lub za pomocą multimetru.
2. Przetnij stare przewody: Wybierz miejsce cięcia starych przewodów. Zrób to w odległości około 5-10 cm od miejsca uszkodzenia, tak aby mieć pewność, że odcinasz całkowicie uszkodzony fragment. Pamiętaj, aby ciąć przewody pojedynczo, aby uniknąć zwarcia i pomylenia.
3. Przygotuj nowe przewody z zestawu: Wybierz odpowiednie przewody z zestawu naprawczego, dopasowując je kolorem i przekrojem do tych, które właśnie odciąłeś.
4. Połącz przewody za pomocą złączek:
   • Jeśli używasz szybkozłączek: Wsuń końcówki starego i nowego przewodu do szybkozłączki i zaciśnij je specjalnymi szczypcami lub kombinerkami. Upewnij się, że połączenie jest solidne.
   • Jeśli używasz koszulek termokurczliwych: Nałóż koszulkę na jeden z przewodów, następnie skręć ze sobą żyły starego i nowego przewodu (lub zlutuj, jeśli wolisz, ale pamiętaj o elastyczności), a następnie nasuń koszulkę na połączenie i obkurcz ją opalarką lub zapalniczką (ostrożnie!). Koszulki z klejem zapewnią dodatkową szczelność.
5. Dopasuj kolory: Staraj się zawsze dopasowywać kolory przewodów. Jeśli kolory się nie zgadzają lub masz wątpliwości (co czasem się zdarza), użyj multimetru, aby sprawdzić ciągłość obwodu i upewnić się, że łączysz właściwe przewody. To krytyczny krok, aby uniknąć późniejszych problemów.
6. Zabezpiecz połączenia: Po połączeniu wszystkich przewodów, upewnij się, że są one dobrze zaizolowane i zabezpieczone przed wilgocią.

Etap 4: Składanie i testowanie jak upewnić się, że wszystko działa, zanim zamkniesz boczek

Zanim wszystko poskładasz, warto upewnić się, że naprawa przyniosła oczekiwany rezultat. To zaoszczędzi Ci frustracji i ponownego demontażu.

1. Uporządkuj przewody: Delikatnie ułóż nowe przewody w gumowej harmonijce, upewniając się, że mają odpowiedni luz i nie są nadmiernie naprężone.
2. Podłącz kostkę: Wepnij kostkę wiązki z powrotem do karoserii, upewniając się, że zatrzask jest zablokowany.
3. Zamontuj gumową harmonijkę: Wciśnij gumową osłonę z powrotem w otwory w drzwiach i karoserii.
4. Podłącz akumulator: Podłącz klemę ujemną (-) akumulatora.
5. Wstępne testowanie: Przed zamontowaniem boczka drzwi, włącz zapłon i przetestuj wszystkie funkcje elektryczne w drzwiach:
   • Sterowanie szybami (opuszczanie i podnoszenie).
   • Działanie głośników.
   • Centralny zamek (zamykanie i otwieranie drzwi).
   • Sterowanie i podgrzewanie lusterek.
   • Oświetlenie w drzwiach.
6. Zamontuj boczek drzwi: Jeśli wszystko działa poprawnie, podłącz wszystkie linki i kostki do boczka drzwi, a następnie zamontuj go z powrotem, wpinając zatrzaski i dokręcając śruby.

Uniknij typowych błędów podczas naprawy wiązki drzwi w audi a4 b6

"Nawet drobna pomyłka podczas naprawy wiązki elektrycznej może prowadzić do poważniejszych problemów. Precyzja i cierpliwość to klucz do sukcesu."

Pomyłka w kolorach jak nie pomylić przewodów i co zrobić, gdy schemat się nie zgadza

Jednym z najczęstszych błędów, jakie widziałem, jest pomylenie przewodów. Chociaż zestawy naprawcze często mają przewody w odpowiednich kolorach, zdarzają się wyjątki lub niestandardowe konfiguracje. Zawsze dokładnie sprawdzaj, który przewód łączysz z którym. Jeśli masz jakiekolwiek wątpliwości, zwłaszcza gdy kolory się nie zgadzają, użyj multimetru do weryfikacji ciągłości obwodu. Lepiej poświęcić kilka dodatkowych minut na sprawdzenie, niż później rozbierać wszystko od nowa, szukając przyczyny niedziałającej funkcji.

Niewłaściwe zabezpieczenie połączeń dlaczego wilgoć jest Twoim wrogiem

Drzwi samochodu to środowisko narażone na wilgoć i brud. Niewłaściwie zabezpieczone połączenia to prosta droga do ponownej awarii. Wilgoć może prowadzić do korozji przewodów, a w konsekwencji do zwarć i przerw w obwodzie. Dlatego nie oszczędzaj na jakości koszulek termokurczliwych te z klejem są moim zdaniem najlepszym wyborem, ponieważ zapewniają doskonałą szczelność i ochronę przed czynnikami zewnętrznymi. Upewnij się, że każde połączenie jest solidnie zaizolowane.

Przeczytaj również: Huczenie alternatora? Sprawdź objawy łożyska i koszty naprawy!

Zbyt krótkie przewody i naprężenia jak zapewnić wiązce swobodę pracy

Pamiętasz, dlaczego wiązka pękła pierwotnie? Z powodu ciągłych naprężeń. Jeśli nowe przewody będą zbyt krótkie i napięte, problem szybko powróci. Zostaw odpowiedni zapas długości przewodów około 40 cm w zestawie naprawczym to zazwyczaj wystarczająca długość, aby zapewnić im swobodę pracy w gumowej harmonijce. Upewnij się, że po złożeniu harmonijki przewody nie są naciągnięte i mogą swobodnie się zginać podczas otwierania i zamykania drzwi. To klucz do długotrwałej i bezproblemowej naprawy.
