Jak zmierzyć ładowanie alternatora multimetrem? Poradnik eksperta

Czy zastanawiałeś się kiedyś, dlaczego Twój samochód nagle odmawia posłuszeństwa, a akumulator rozładowuje się w najmniej odpowiednim momencie? Często winowajcą jest alternator serce układu ładowania. W tym artykule, bazując na moim wieloletnim doświadczeniu, pokażę Ci, jak samodzielnie i precyzyjnie zmierzyć ładowanie alternatora za pomocą prostego multimetru, oszczędzając Twój czas i pieniądze na wizycie u mechanika.

Kontrolka akumulatora: sygnał, którego nie wolno lekceważyć

Kiedy na desce rozdzielczej zapala się czerwona kontrolka z symbolem akumulatora, wielu kierowców odczuwa niepokój. I słusznie! To nie jest tylko drobne ostrzeżenie, to sygnał, że układ ładowania w Twoim samochodzie ma problem. Z mojego doświadczenia wiem, że zignorowanie tego sygnału może doprowadzić do całkowitego unieruchomienia pojazdu, często w najmniej odpowiednim momencie. Dlatego tak ważne jest, aby szybko zdiagnozować przyczynę.

Czym jest alternator i za co odpowiada w Twoim aucie?

Alternator to nic innego jak mała elektrownia w Twoim samochodzie. Jego podstawową funkcją jest generowanie energii elektrycznej, która zasila wszystkie podzespoły elektryczne pojazdu, takie jak światła, radio, klimatyzacja czy systemy bezpieczeństwa. Co więcej, alternator odpowiada za ładowanie akumulatora podczas jazdy. Bez niego akumulator szybko by się rozładował, a samochód po prostu by stanął.

Najczęstsze objawy awarii alternatora to nie tylko problemy z odpalaniem

Awaria alternatora może manifestować się na wiele sposobów, nie tylko poprzez trudności z uruchomieniem silnika. Oto najczęstsze sygnały, na które sam zawsze zwracam uwagę:

• Kontrolka ładowania: To najbardziej oczywisty znak. Czerwona kontrolka z symbolem akumulatora, która świeci się stale, migocze lub zapala się przy wyższych obrotach, niemal zawsze wskazuje na problem z alternatorem.
• Szybkie rozładowywanie się akumulatora: Jeśli Twój akumulator, nawet nowy, szybko traci energię, a rano masz problem z rozruchem, to bardzo prawdopodobne, że alternator nie doładowuje go prawidłowo.
• Przygasające światła: Zauważyłeś, że światła, zarówno zewnętrzne, jak i wewnętrzne oświetlenie, przygasają, zwłaszcza na wolnych obrotach lub po włączeniu dodatkowych odbiorników prądu? To klasyczny objaw niedoboru mocy.
• Dziwne dźwięki: Pisk paska wielorowkowego (często wynik jego zużycia lub złego naciągu, co wpływa na pracę alternatora) lub hałasy (wycie, szum) dochodzące z samego alternatora mogą świadczyć o zużyciu łożysk.
• Problemy z elektroniką: W nowoczesnych autach awaria alternatora może powodować niestabilną pracę elektroniki pokładowej, wariowanie wskaźników czy pojawianie się różnych błędów na komputerze.

Różnica między uszkodzonym alternatorem a słabym akumulatorem: jak ich nie pomylić?

Często klienci mylą objawy uszkodzonego alternatora ze słabym akumulatorem. Kluczowa różnica polega na tym, że akumulator magazynuje energię, a alternator ją wytwarza. Jeśli akumulator jest słaby, samochód będzie miał problem z odpaleniem, ale po naładowaniu i uruchomieniu silnika, jeśli alternator jest sprawny, napięcie ładowania będzie prawidłowe, a auto będzie jechać. Natomiast jeśli alternator jest uszkodzony, akumulator będzie się rozładowywał nawet podczas jazdy, ponieważ nie jest doładowywany. W konsekwencji samochód z uszkodzonym alternatorem prędzej czy później stanie, ponieważ zabraknie prądu do zasilania układów. Pomiar napięcia, który zaraz opiszę, pozwoli Ci jednoznacznie rozwiać te wątpliwości.

Niezbędne narzędzia i przygotowanie do pomiaru

Zanim przystąpisz do właściwego pomiaru, musisz się odpowiednio przygotować. Nie obawiaj się, nie potrzebujesz specjalistycznego sprzętu!

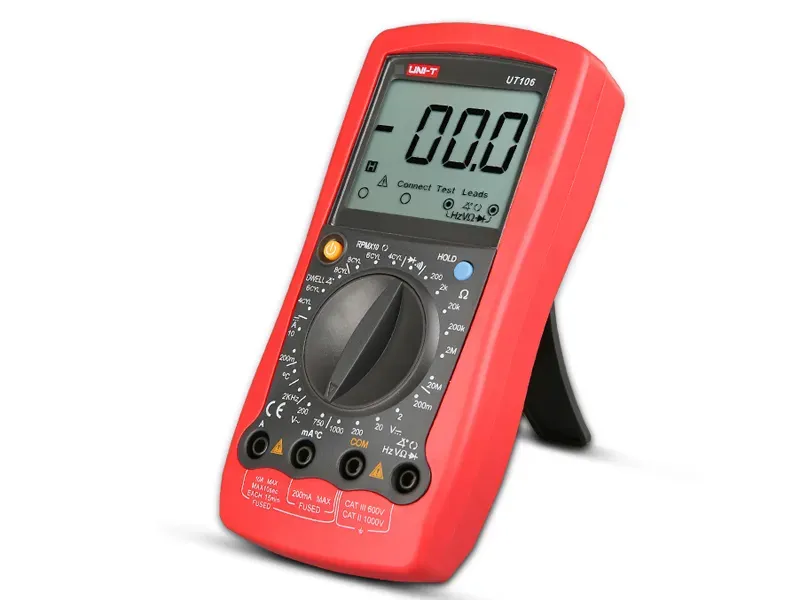

Multimetr, czyli Twój klucz do diagnostyki: jaki wybrać i jak go ustawić?

Podstawowym narzędziem do diagnostyki układu ładowania jest multimetr cyfrowy. To urządzenie jest szeroko dostępne w sklepach budowlanych czy elektronicznych, a jego koszt to zazwyczaj kilkadziesiąt złotych. Nie musisz kupować drogiego, profesjonalnego modelu do naszych celów wystarczy prosty miernik. Aby prawidłowo zmierzyć napięcie, multimetr należy ustawić na pomiar napięcia stałego (DCV). Zazwyczaj jest to zakres 20V (oznaczony jako "V=" lub "DCV"). Upewnij się, że czerwony przewód pomiarowy jest wpięty do gniazda oznaczonego "VΩmA", a czarny do gniazda "COM".

Bezpieczeństwo przede wszystkim: o czym musisz pamiętać przed rozpoczęciem pracy?

Praca z instalacją elektryczną samochodu wymaga ostrożności. Zawsze pamiętaj o kilku podstawowych zasadach:

• Wyłącz silnik: Przed podłączeniem multimetru do akumulatora upewnij się, że silnik jest wyłączony.
• Zachowaj ostrożność: Unikaj dotykania ruchomych części silnika, takich jak paski czy wentylator, gdy silnik pracuje.
• Ostrożnie z przewodami: Upewnij się, że przewody multimetru nie dotykają gorących elementów silnika ani nie są splątane z ruchomymi częściami.
• Prawidłowe podłączenie: Zawsze podłączaj czerwony przewód multimetru do dodatniej klemy akumulatora (+), a czarny do ujemnej (-). Odwrotne podłączenie nie uszkodzi multimetru, ale pokaże ujemne wartości.
• Rękawiczki ochronne: Zawsze polecam używać rękawiczek ochronnych, aby uniknąć kontaktu z kwasem akumulatorowym lub gorącymi elementami.

Pamiętaj, że bezpieczeństwo jest najważniejsze. Zawsze zachowuj ostrożność podczas pracy z instalacją elektryczną samochodu i w razie wątpliwości skonsultuj się z profesjonalistą.

Pomiar ładowania alternatora: instrukcja krok po kroku

Teraz przejdziemy do sedna, czyli do właściwych pomiarów. Wykonaj je dokładnie, a uzyskasz rzetelną diagnozę.

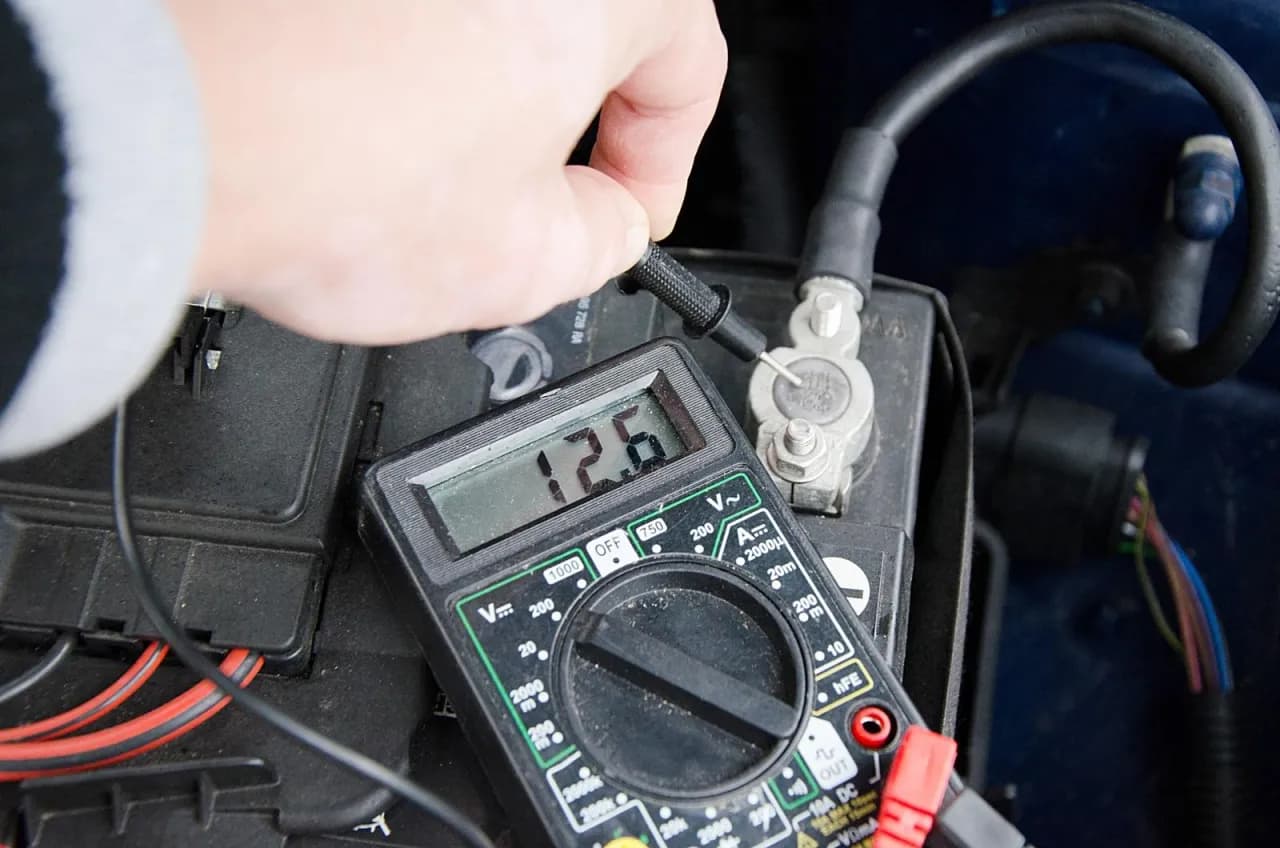

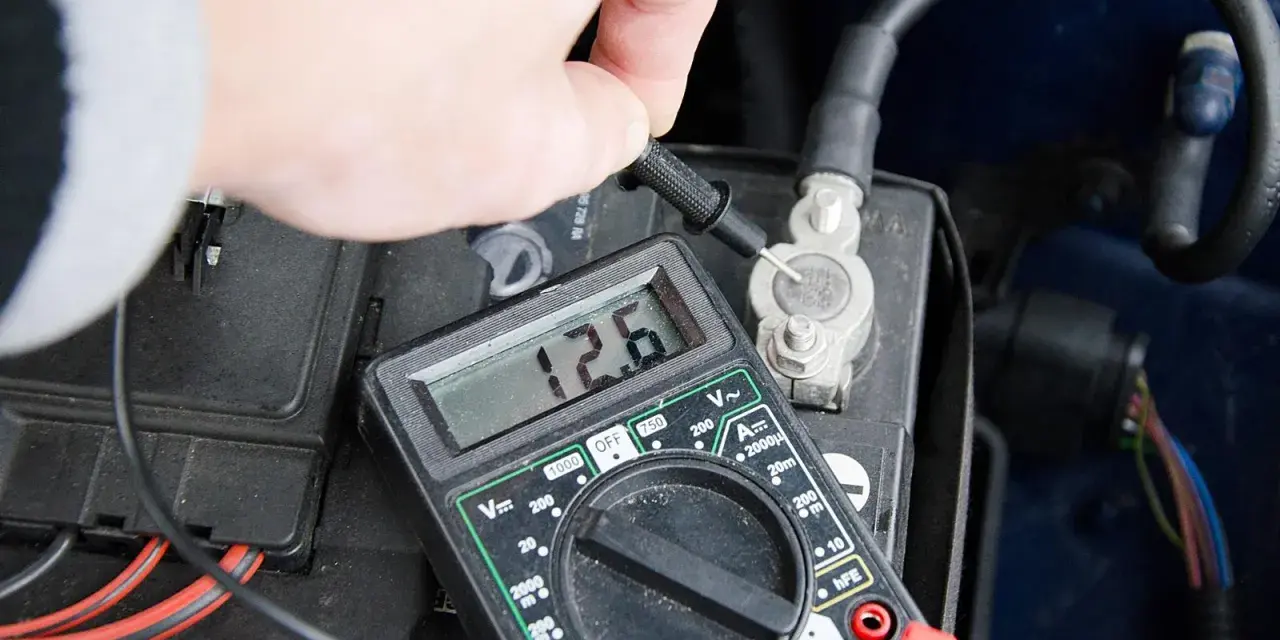

Krok 1: Sprawdzenie napięcia spoczynkowego akumulatora (wyłączony silnik)

Zacznijmy od podstaw, czyli od sprawdzenia stanu samego akumulatora, zanim uruchomimy alternator. To pozwoli nam ocenić, czy akumulator jest naładowany i czy w ogóle ma sens dalsza diagnostyka.

1. Upewnij się, że silnik jest wyłączony, a kluczyk wyjęty ze stacyjki lub w pozycji "OFF".
2. Otwórz maskę samochodu i zlokalizuj akumulator.
3. Podłącz czerwony przewód multimetru do dodatniej klemy akumulatora (+), a czarny przewód do ujemnej klemy (-).
4. Odczytaj wartość wyświetloną na multimetrze.
5. Interpretacja: Dla sprawnego i naładowanego akumulatora wartość powinna wynosić około 12,4 V do 12,6 V. Niższe wartości (np. poniżej 12,0 V) wskazują na rozładowany akumulator, co może być przyczyną problemów z rozruchem.

Krok 2: Pomiar napięcia ładowania na wolnych obrotach (uruchomiony silnik)

Ten krok jest kluczowy do oceny podstawowej pracy alternatora. Sprawdzamy, czy w ogóle generuje on prąd i czy jego napięcie mieści się w normie.

1. Nie odłączaj multimetru od akumulatora.
2. Uruchom silnik samochodu i pozostaw go na wolnych obrotach.
3. Odczekaj chwilę (około minuty), aby obroty się ustabilizowały.
4. Odczytaj wartość napięcia na multimetrze.
5. Interpretacja: Prawidłowe napięcie ładowania powinno wynosić od 13,8 V do 14,5 V. Wartości w tym zakresie świadczą o tym, że alternator pracuje poprawnie na wolnych obrotach.

Krok 3: Test wydajności pod obciążeniem: kluczowy moment diagnostyki

Nawet jeśli alternator dobrze ładuje na wolnych obrotach, może mieć problem z utrzymaniem odpowiedniego napięcia pod obciążeniem. Ten test pokaże nam jego prawdziwą wydajność.

1. Silnik nadal pracuje na wolnych obrotach, a multimetr jest podłączony do akumulatora.
2. Włącz jak najwięcej odbiorników prądu w samochodzie. Zazwyczaj są to:
   • Światła drogowe (długie)
   • Ogrzewanie tylnej szyby
   • Dmuchawa nawiewu na maksymalną moc
   • Radio (możesz włączyć na głośniej)
   • Jeśli masz, włącz również podgrzewanie foteli.
3. Obserwuj odczyt na multimetrze. Napięcie początkowo może nieznacznie spaść, ale powinno szybko się ustabilizować.
4. Interpretacja: Pod pełnym obciążeniem napięcie ładowania nie powinno spaść poniżej 13,5 V do 13,8 V. Jeśli wartość spadnie znacząco poniżej tego zakresu, oznacza to, że alternator nie jest w stanie dostarczyć wystarczającej mocy, co jest sygnałem jego awarii lub niewystarczającej wydajności.

Interpretacja wyników: co oznaczają zmierzone wartości?

Zmierzyłeś napięcia, ale co one właściwie oznaczają? Teraz wyjaśnię Ci, jak prawidłowo zinterpretować uzyskane wyniki.

Napięcie idealne: jakie wartości świadczą o sprawnym alternatorze?

Jeśli po wykonaniu wszystkich kroków pomiarowych, zarówno na wolnych obrotach, jak i pod obciążeniem, Twój multimetr wskazuje wartości w przedziale od 13,8 V do 14,5 V, możesz odetchnąć z ulgą. Oznacza to, że Twój alternator pracuje prawidłowo, efektywnie ładuje akumulator i dostarcza energię do wszystkich systemów pojazdu. To jest właśnie to "idealne napięcie", które świadczy o sprawności układu ładowania.

Napięcie za niskie: co oznacza wynik poniżej 13,8 V i jakie są potencjalne przyczyny?

Wynik pomiaru poniżej 13,8 V, zwłaszcza pod obciążeniem, jest sygnałem alarmowym. Oznacza, że alternator nie dostarcza wystarczającej mocy do prawidłowego ładowania akumulatora i zasilania instalacji. Z mojego doświadczenia wynika, że najczęstsze przyczyny niskiego napięcia to:

• Zużyte szczotki alternatora: To one odpowiadają za przekazywanie prądu. Ich zużycie ogranicza wydajność.
• Uszkodzony regulator napięcia: Regulator odpowiada za utrzymanie stałego napięcia ładowania. Jeśli jest uszkodzony, napięcie może być zbyt niskie lub zbyt wysokie.
• Problemy z paskiem wielorowkowym: Luźny, ślizgający się lub zużyty pasek nie przekazuje pełnej mocy z silnika do alternatora.
• Uszkodzone diody prostownicze: Alternator wytwarza prąd zmienny, który diody prostownicze zamieniają na prąd stały. Ich uszkodzenie obniża efektywność ładowania.

W każdym z tych przypadków konieczna jest interwencja mechanika.

Napięcie za wysokie: dlaczego wynik powyżej 14,5 V jest równie groźny dla akumulatora?

Wbrew pozorom, zbyt wysokie napięcie ładowania, czyli powyżej 14,5 V, jest równie niebezpieczne, jeśli nie bardziej, niż zbyt niskie. Główną przyczyną jest zazwyczaj uszkodzony regulator napięcia. Wysokie napięcie prowadzi do:

• Przeładowania akumulatora: Skraca to jego żywotność, powoduje "gotowanie" elektrolitu i może prowadzić do uszkodzenia wewnętrznych płyt.
• Uszkodzenia instalacji elektrycznej: Nadmierne napięcie może uszkodzić delikatne podzespoły elektroniczne w samochodzie, takie jak sterowniki, radio czy żarówki, generując znacznie wyższe koszty napraw.

Jeśli multimetr wskazuje wartości powyżej 14,5 V (z wyjątkiem aut Start-Stop, o których za chwilę), należy jak najszybciej udać się do warsztatu.

Napięcie w nowoczesnych autach (system Start-Stop): dlaczego może być inne?

Warto zwrócić uwagę, że w nowszych pojazdach, zwłaszcza tych wyposażonych w system Start-Stop oraz inteligentne systemy zarządzania energią (tzw. "inteligentne ładowanie"), wartości napięcia mogą chwilowo odbiegać od standardowych. W takich autach, w celu szybszego doładowania akumulatora, napięcie może na krótki czas osiągać nawet 15 V. To jest zjawisko normalne i nie świadczy o usterce. System ten optymalizuje ładowanie w zależności od potrzeb, np. podczas hamowania silnikiem. Jeśli masz takie auto, nie panikuj, widząc chwilowo wyższe napięcie to część jego inteligentnej pracy.

Problem z alternatorem? Dalsze kroki i rozwiązania

Jeśli Twoje pomiary wskazują na problem z alternatorem, nie martw się. Istnieje kilka typowych usterek i rozwiązań. Pamiętaj, że w przypadku poważniejszych awarii zawsze warto skonsultować się z zaufanym mechanikiem.

Najczęstsze usterki: od zużytych szczotek po uszkodzony regulator napięcia

Alternator, jak każda część mechaniczna, z czasem ulega zużyciu. Oto najczęstsze usterki, z którymi spotykam się w swojej praktyce:

• Zużyte szczotki alternatora: To jeden z najczęstszych problemów. Szczotki to elementy grafitowe, które ślizgają się po pierścieniach ślizgowych, przekazując prąd. Z czasem się zużywają, co prowadzi do spadku wydajności.
• Uszkodzony regulator napięcia: Jak już wspomniałem, odpowiada za stabilizację napięcia. Jego awaria skutkuje zbyt niskim lub zbyt wysokim ładowaniem.
• Uszkodzone łożyska: Alternator zawiera łożyska, które umożliwiają swobodny obrót wirnika. Ich zużycie objawia się charakterystycznym szumem, wyciem lub zgrzytaniem i może prowadzić do zatarcia alternatora.
• Uszkodzone diody prostownicze: Diodowy mostek prostowniczy zamienia prąd zmienny na stały. Uszkodzenie jednej lub więcej diod powoduje spadek wydajności ładowania i często objawia się migotaniem świateł.
• Zużyty lub zerwany pasek wielorowkowy: Choć to nie usterka samego alternatora, ma bezpośredni wpływ na jego pracę. Bez prawidłowego napędu alternator nie będzie ładował.

Naprawa, regeneracja czy wymiana na nowy? Porównanie kosztów i rozwiązań

Kiedy alternator zawiedzie, stajesz przed dylematem: naprawiać, regenerować czy kupić nowy? Każda opcja ma swoje plusy i minusy, zwłaszcza pod kątem kosztów.

Opcja	Orientacyjny koszt i opis
Regeneracja alternatora	200-600 zł. To często najbardziej opłacalne rozwiązanie. Polega na wymianie zużytych elementów (szczotki, łożyska, regulator napięcia, diody) na nowe. Dobrze wykonana regeneracja przywraca alternatorowi pełną sprawność na długi czas.
Nowy zamiennik	400-1000 zł. Dostępne są zamienniki różnych producentów. Ich jakość może być zróżnicowana, dlatego warto wybierać sprawdzone marki. To dobra opcja, gdy regeneracja jest niemożliwa lub nieopłacalna.
Nowy oryginał	800 zł do kilku tysięcy złotych. Najdroższa opcja, ale gwarantująca najwyższą jakość i idealne dopasowanie. Polecana, gdy zależy nam na długotrwałej bezawaryjności i nie chcemy ryzykować z zamiennikami.

Czy z uszkodzonym alternatorem można jeszcze jechać?

Krótka odpowiedź brzmi: tak, ale na bardzo krótki dystans i z dużym ryzykiem. Samochód będzie jechał tak długo, jak długo akumulator będzie w stanie zasilać wszystkie układy. Bez ładowania akumulator szybko się rozładuje, a wtedy samochód stanie. Z mojego doświadczenia wiem, że to zazwyczaj kwestia kilkunastu do kilkudziesięciu kilometrów, w zależności od pojemności akumulatora i liczby włączonych odbiorników prądu. Absolutnie nie polecam długiej jazdy z uszkodzonym alternatorem, ponieważ ryzykujesz unieruchomieniem pojazdu w najmniej odpowiednim miejscu i czasie, a także potencjalnym uszkodzeniem akumulatora przez głębokie rozładowanie.

Jak przedłużyć życie alternatora?

Chociaż alternator jest częścią eksploatacyjną, możesz podjąć pewne kroki, aby przedłużyć jego żywotność i uniknąć niepotrzebnych awarii. Dbanie o układ ładowania to inwestycja w spokój ducha na drodze.

Rola paska wielorowkowego: dlaczego jego stan jest tak ważny?

Pasek wielorowkowy (zwany też paskiem osprzętu) to element, który napędza alternator. Jego stan jest absolutnie kluczowy dla prawidłowej pracy alternatora. Jeśli pasek jest:

• Zużyty, popękany lub postrzępiony: Może się ślizgać, co zmniejsza efektywność napędu alternatora i prowadzi do niedoładowania.
• Zbyt luźny: Podobnie jak zużyty, będzie się ślizgał i piszczał, sygnalizując problem.
• Zbyt mocno naciągnięty: Może prowadzić do przyspieszonego zużycia łożysk alternatora.

Regularnie kontroluj stan paska i jego naciąg. Wymieniaj go zgodnie z zaleceniami producenta samochodu (zazwyczaj co 60-100 tys. km), a unikniesz wielu problemów z ładowaniem.

Przeczytaj również: Jak podłączyć alternator z regulatorem? Poradnik krok po kroku

Czego unikać, aby nie przeciążać układu elektrycznego w samochodzie?

Przeciążanie układu elektrycznego to prosta droga do skrócenia życia alternatora. Oto kilka moich praktycznych wskazówek:

• Unikaj jednoczesnego włączania wielu odbiorników: Jeśli nie musisz, nie włączaj jednocześnie świateł drogowych, ogrzewania tylnej szyby, klimatyzacji na maksimum i głośnego radia, zwłaszcza na wolnych obrotach.
• Dbaj o akumulator: Sprawny akumulator to mniejsze obciążenie dla alternatora. Regularnie sprawdzaj jego stan, a w razie potrzeby doładuj prostownikiem.
• Ograniczaj krótkie trasy: Na bardzo krótkich trasach alternator nie ma wystarczająco dużo czasu, aby w pełni naładować akumulator, zwłaszcza po rozruchu. Jeśli często jeździsz na krótkich dystansach, rozważ okresowe doładowywanie akumulatora.
• Kontroluj dodatkowe akcesoria: Jeśli montujesz w samochodzie dodatkowe, mocne odbiorniki prądu (np. rozbudowane systemy audio, dodatkowe oświetlenie), upewnij się, że instalacja jest w stanie je obsłużyć i nie przeciąża alternatora.
