Jak sprawdzić alternator miernikiem? Samodzielna diagnoza krok po kroku

W dzisiejszym artykule pokażę Państwu, jak samodzielnie sprawdzić sprawność alternatora w samochodzie za pomocą prostego narzędzia, jakim jest multimetr. To praktyczny przewodnik krok po kroku, który pozwoli Państwu zdiagnozować problem z ładowaniem akumulatora i podjąć świadomą decyzję o ewentualnej naprawie lub wymianie, oszczędzając tym samym czas i pieniądze na wizycie u mechanika.

Szybka diagnoza alternatora miernikiem kluczowe wartości i objawy

• Prawidłowe napięcie ładowania przy włączonym silniku powinno wynosić od 13,8 V do 14,5 V.
• Napięcie spoczynkowe w pełni naładowanego akumulatora to około 12,4 V - 12,6 V.
• Pod obciążeniem (włączone światła, nawiew) napięcie ładowania nie powinno spaść poniżej 13,5 V.
• Typowe objawy awarii alternatora to świecąca kontrolka akumulatora, przygasające światła i problemy z rozruchem.
• Miernik uniwersalny (multimetr) należy ustawić na zakres 20V DC (V⎓ lub DCV).

Objawy awarii alternatora: Kiedy warto działać?

Z mojego doświadczenia wynika, że zanim sięgniemy po miernik, samochód często daje nam wyraźne sygnały, że coś jest nie tak z układem ładowania. Ignorowanie ich może prowadzić do poważniejszych problemów. Oto najczęstsze objawy, na które warto zwrócić uwagę:

• Świecąca się kontrolka ładowania: Czerwona ikona akumulatora na desce rozdzielczej to najbardziej bezpośredni i jednoznaczny sygnał problemu z ładowaniem. Gdy się zaświeci, oznacza to, że alternator nie dostarcza odpowiedniego napięcia do akumulatora lub w ogóle przestał działać. To sygnał, którego absolutnie nie wolno ignorować.

• Przygasające światła i problemy z elektroniką: Jeśli zauważą Państwo, że światła mijania, drogowe, a nawet oświetlenie wnętrza przygasają, zwłaszcza na wolnych obrotach silnika, jest to silny wskaźnik niedostatecznego ładowania. Podobnie, niestabilne działanie radia, nawiewu czy innych systemów elektrycznych może świadczyć o tym, że akumulator nie jest odpowiednio zasilany, a alternator nie wyrabia.

• Problemy z uruchomieniem silnika: Rozładowany akumulator to klasyczny objaw niesprawnego alternatora. Jeśli po nocy lub dłuższym postoju samochód ma problem z uruchomieniem, a rozrusznik ledwo kręci, może to oznaczać, że alternator nie ładował akumulatora podczas jazdy, pozostawiając go bez energii. Pamiętajmy, że alternator jest odpowiedzialny za utrzymanie akumulatora w pełnej kondycji.

• Nietypowe dźwięki spod maski: Czasami awaria alternatora objawia się również akustycznie. "Wycie" lub pisk paska klinowego, zwłaszcza przy uruchamianiu silnika lub włączaniu większej liczby odbiorników, może świadczyć o jego zużyciu, niewłaściwym napięciu lub problemach z łożyskami samego alternatora. Taki dźwięk to sygnał, że pasek ślizga się po kole pasowym, nie przenosząc prawidłowo napędu na alternator.

Przygotowanie do testu: Co będzie potrzebne?

Zanim przystąpimy do właściwych pomiarów, musimy się odpowiednio przygotować. To klucz do uzyskania wiarygodnych wyników i bezpiecznej pracy. Nie potrzebujemy do tego specjalistycznych narzędzi, a jedynie podstawowy sprzęt, który wielu z Państwa ma zapewne w swoim garażu.

Kluczowym narzędziem do diagnozy będzie miernik uniwersalny, czyli multimetr. To urządzenie pozwoli nam precyzyjnie zmierzyć napięcie w instalacji samochodowej. Jeśli go Państwo nie posiadają, to niedrogi wydatek, który zwróci się przy pierwszej samodzielnej diagnozie.

Ustawienie miernika: To bardzo ważny krok. Do pomiaru napięcia stałego (DC) w instalacji samochodowej, multimetr należy ustawić na zakres 20V DC. Na większości mierników jest to oznaczone jako V⎓ lub DCV. Upewnijcie się Państwo, że wybraliście odpowiedni zakres, ponieważ pomiar na niewłaściwym ustawieniu może dać błędne odczyty lub nawet uszkodzić miernik.

Bezpieczeństwo i podłączenie sond: Zawsze pamiętajmy o bezpieczeństwie. Podczas pracy z instalacją elektryczną samochodu należy zachować ostrożność, aby uniknąć zwarć. Sondy pomiarowe multimetru podłączamy w następujący sposób:

• Czerwona sonda (plus) do dodatniego bieguna akumulatora (+).
• Czarna sonda (minus) do ujemnego bieguna akumulatora (-).

Upewnijcie się, że sondy są stabilnie podłączone i nie ma ryzyka ich zsunięcia się podczas pomiaru.

Pierwszy krok: Sprawdzamy akumulator na wyłączonym silniku

Zanim ocenimy pracę alternatora, musimy upewnić się, że nasz akumulator ma odpowiednie napięcie spoczynkowe. To pomoże nam odróżnić problem z samym akumulatorem od problemu z ładowaniem. Wykonajmy Test #1:

1. Upewnij się, że silnik jest wyłączony, a wszystkie odbiorniki prądu (światła, radio, nawiew, itp.) są wyłączone. Samochód powinien stać nieużywany przez co najmniej kilka godzin, aby napięcie akumulatora ustabilizowało się.

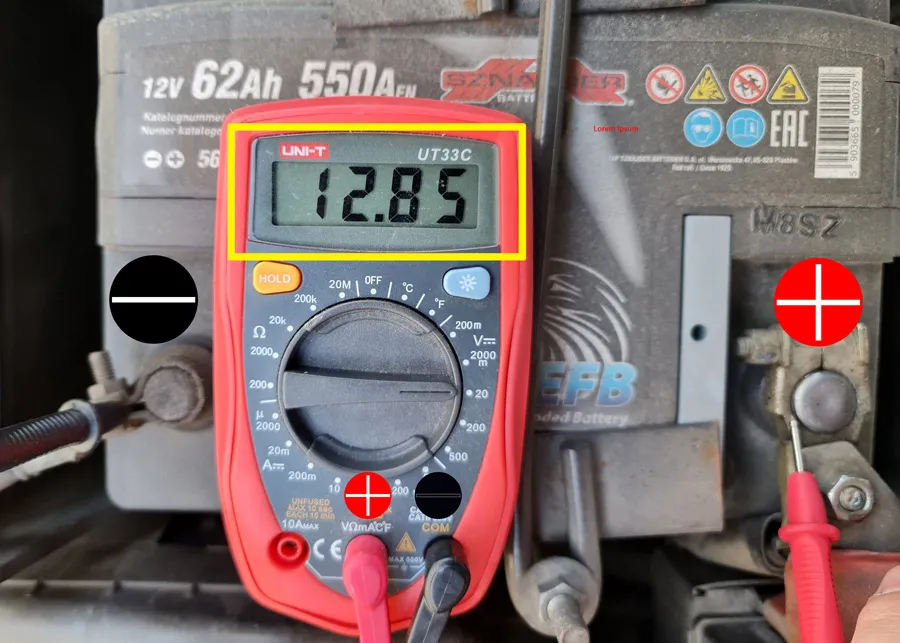

2. Podłącz sondy multimetru do klem akumulatora: czerwona sonda do plusa (+), czarna do minusa (-).

Interpretacja wyników:

Prawidłowo naładowany akumulator, który jest w dobrej kondycji, powinien wskazywać wartość około 12,4 V - 12,6 V. Jeśli odczyt mieści się w tym zakresie, akumulator jest naładowany i możemy przejść do kolejnych testów.

Wynik poniżej 12 V może świadczyć o rozładowanym akumulatorze. W takiej sytuacji warto najpierw naładować akumulator prostownikiem i powtórzyć pomiar. Pamiętajmy, że rozładowany akumulator może być zarówno przyczyną, jak i skutkiem problemów z alternatorem. Jeśli po naładowaniu akumulator szybko się rozładowuje, to już jest sygnał, że coś jest nie tak z układem ładowania lub sam akumulator jest na wykończeniu.

Kluczowy test: Jak sprawdzić alternator na uruchomionym silniku?

Teraz przechodzimy do sedna, czyli do pomiaru napięcia ładowania, który powie nam najwięcej o sprawności alternatora. Wykonajmy Test #2:

1. Uruchom silnik i pozostaw go na biegu jałowym. Upewnij się, że żadne dodatkowe odbiorniki prądu nie są włączone.

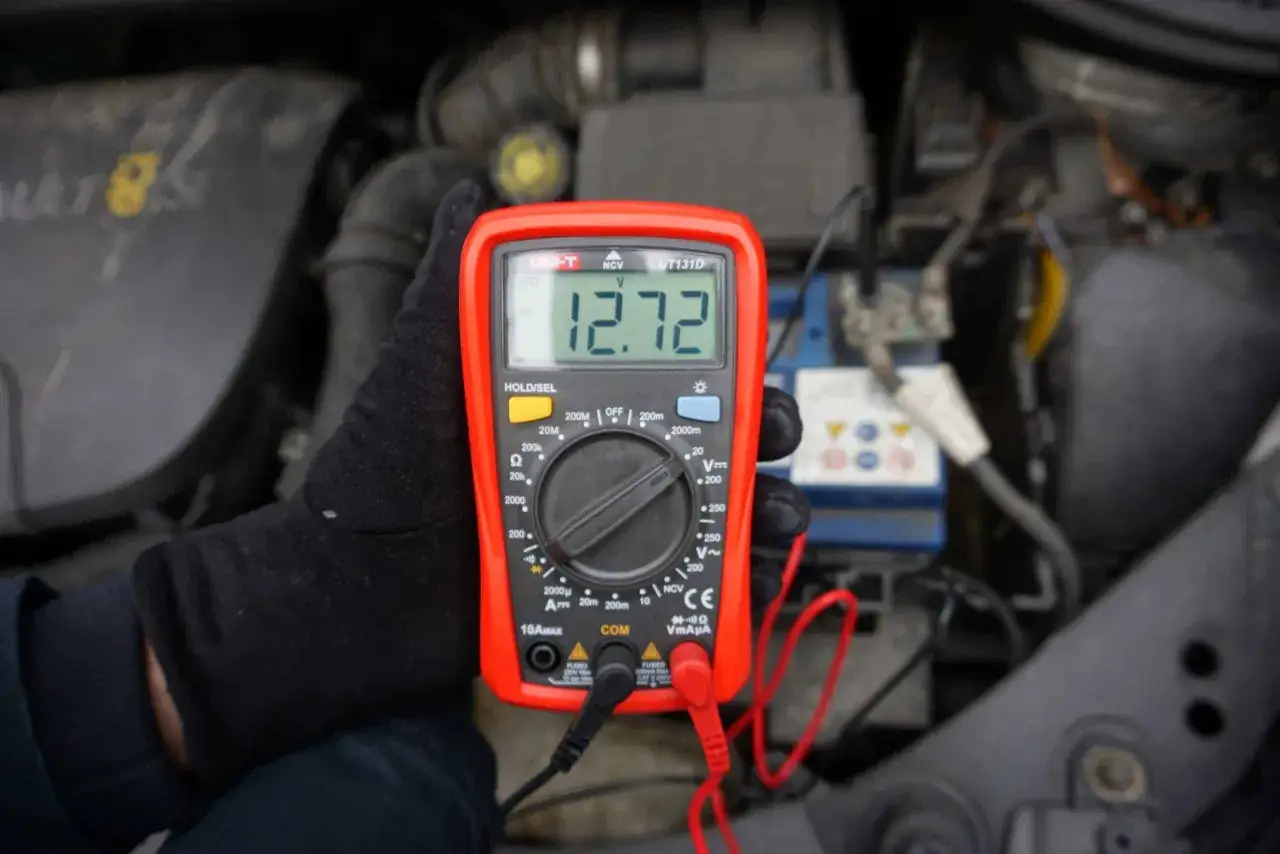

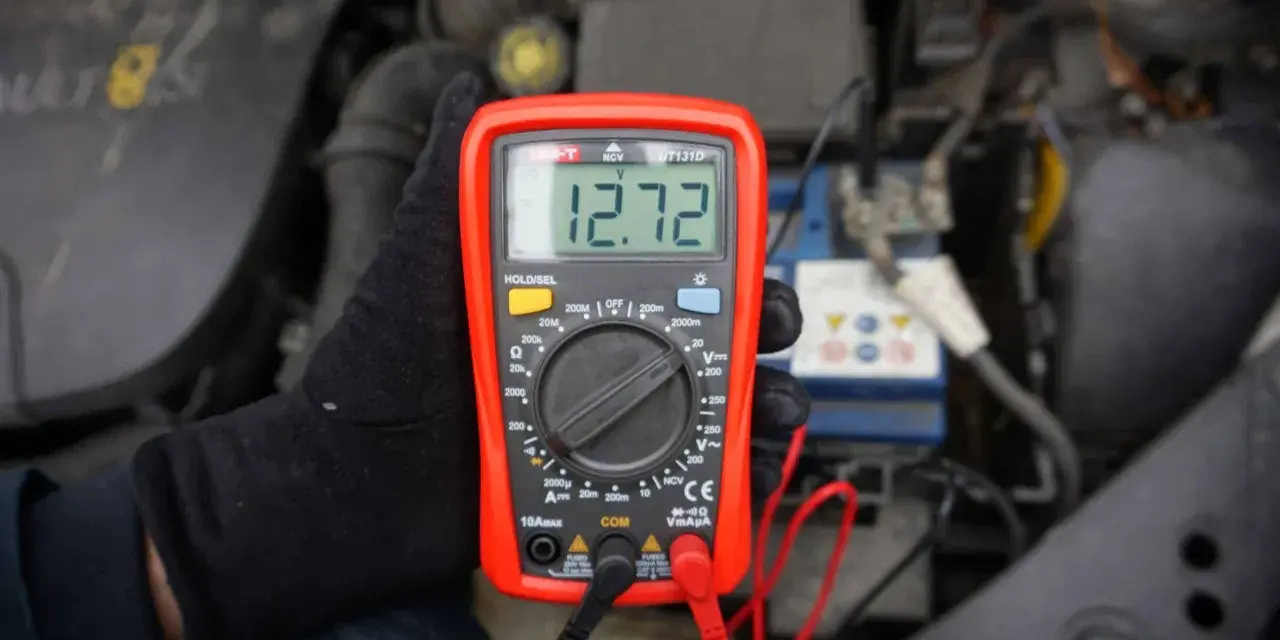

2. Podłącz sondy multimetru do klem akumulatora (czerwona do plusa, czarna do minusa). Odczytaj wartość napięcia na wyświetlaczu miernika.

Interpretacja wyników:

Idealna wartość napięcia ładowania, która świadczy o prawidłowej pracy alternatora, powinna mieścić się w przedziale od 13,8 V do 14,5 V. Jeśli Państwa odczyt mieści się w tych granicach, to alternator ładuje akumulator prawidłowo w warunkach bez obciążenia.

Jeśli napięcie jest poniżej 13,8 V, oznacza to, że alternator nie dostarcza wystarczającego prądu do ładowania akumulatora i zasilania systemów elektrycznych samochodu. Jest to wyraźny sygnał awarii alternatora lub jego elementów, takich jak regulator napięcia czy mostek prostowniczy. Akumulator będzie się stopniowo rozładowywał, co w końcu uniemożliwi uruchomienie silnika.

Z kolei napięcie powyżej 14,6 V jest równie niebezpieczne. Świadczy to o przeładowywaniu akumulatora, co może doprowadzić do jego uszkodzenia (zagotowania elektrolitu, skrócenia żywotności) oraz uszkodzenia innych podzespołów elektronicznych w samochodzie. Zazwyczaj za przeładowywanie odpowiada uszkodzony regulator napięcia.

Sprawdzian pod obciążeniem: Alternator w trudnych warunkach

Alternator musi radzić sobie nie tylko z ładowaniem akumulatora, ale także z zasilaniem wszystkich systemów elektrycznych samochodu, zwłaszcza gdy są one intensywnie używane. Dlatego tak ważny jest test pod obciążeniem. Wykonajmy Test #3:

1. Uruchom silnik i pozostaw go na biegu jałowym.
2. Włącz jak najwięcej odbiorników prądu w samochodzie. Mam tu na myśli światła drogowe, ogrzewanie tylnej szyby, radio, nawiew na maksymalnych obrotach, a nawet wycieraczki. Chodzi o to, aby maksymalnie obciążyć układ elektryczny i symulować trudne warunki pracy alternatora.
3. Podłącz sondy multimetru do klem akumulatora (czerwona do plusa, czarna do minusa). Odczytaj wartość napięcia.

Interpretacja wyników:

W tych warunkach napięcie ładowania nie powinno spaść poniżej 13,5 V. Idealnie, powinno utrzymywać się w okolicach 13,9 V - 14,2 V. Lekki spadek napięcia w porównaniu do pomiaru bez obciążenia jest normalny, ale nie powinien być drastyczny.

Jeśli pod obciążeniem napięcie znacząco spada (np. poniżej 13,0 V), jest to silny sygnał o niewydolności alternatora. Oznacza to, że alternator nie jest w stanie dostarczyć wystarczającej mocy, aby zaspokoić zapotrzebowanie wszystkich odbiorników i jednocześnie efektywnie ładować akumulator. Może to świadczyć o zużyciu szczotek, diod prostowniczych lub innych wewnętrznych elementów alternatora.

Inne przyczyny problemów z ładowaniem: Co jeszcze warto sprawdzić?

Często zdarza się, że objawy wskazujące na awarię alternatora mają swoje źródło w innych elementach układu elektrycznego. Zanim zdecydują się Państwo na wymianę alternatora, warto sprawdzić kilka innych, często pomijanych kwestii:

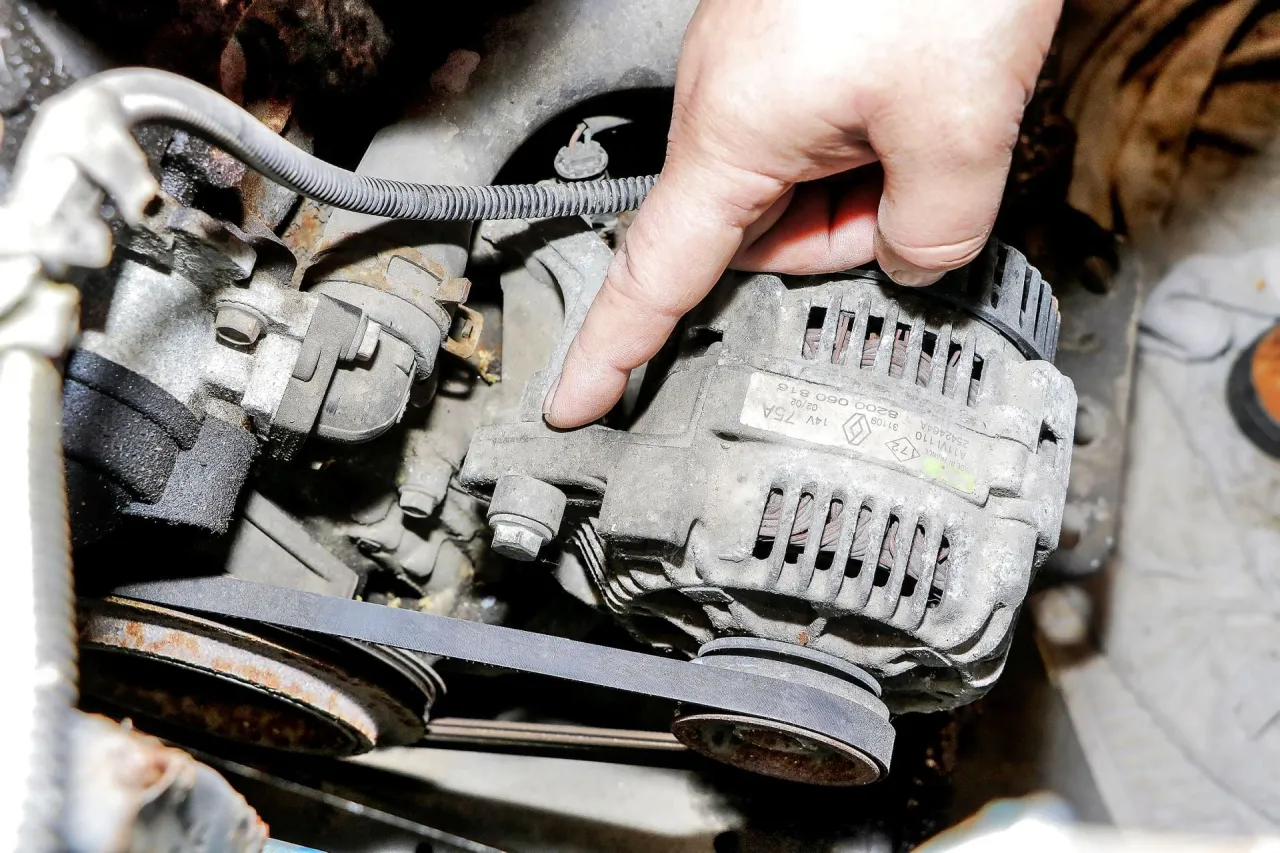

• Pasek wielorowkowy (klinowy): To on przenosi napęd z silnika na alternator. Jeśli pasek jest zużyty, sparciały, pęknięty lub niewłaściwie napięty, może się ślizgać na kole pasowym alternatora. W efekcie alternator nie będzie osiągał odpowiednich obrotów i nie będzie ładował akumulatora z pełną wydajnością. Sprawdźcie jego stan wizualnie oraz napięcie pasek powinien być napięty, ale nie za mocno.

• Zaśniedziałe klemy i słaba masa: Korozja na klemach akumulatora lub luźne, zaśniedziałe połączenia masowe (np. przewód masowy silnika do karoserii) mogą znacząco utrudniać przepływ prądu. To prowadzi do spadków napięcia i problemów z ładowaniem, mimo że sam alternator może być sprawny. Warto je oczyścić i upewnić się, że połączenia są solidne.

• Uszkodzone elementy alternatora: Nawet jeśli alternator "działa", jego poszczególne komponenty mogą być zużyte. Najczęściej psują się: regulator napięcia ze szczotkami (odpowiada za utrzymanie stałego napięcia ładowania i zużywa się mechanicznie), mostek prostowniczy (diody) (odpowiada za przekształcanie prądu zmiennego na stały, jego uszkodzenie objawia się słabym ładowaniem lub brakiem ładowania) oraz łożyska (ich zużycie powoduje hałas i może prowadzić do zatarcia alternatora).

Decyzja: Naprawa, regeneracja czy wymiana alternatora?

Po przeprowadzeniu wszystkich testów i zdiagnozowaniu problemu z alternatorem, stają Państwo przed decyzją: co dalej? Zasadniczo mamy trzy opcje: naprawa, regeneracja lub wymiana na nowy podzespół.

Regeneracja a nowy podzespół: Regeneracja alternatora to nic innego jak wymiana jego zużytych elementów (np. regulatora napięcia, szczotek, łożysk, mostka prostowniczego) na nowe, przy zachowaniu obudowy i stojana. Jest to często ekonomicznie uzasadnione, zwłaszcza w przypadku droższych alternatorów do mniej popularnych modeli samochodów. Zregenerowany alternator, wykonany przez specjalistyczny warsztat, może służyć równie długo co nowy zamiennik.

Zakup nowego zamiennika to opcja dla tych, którzy cenią sobie spokój i gwarancję producenta. Na rynku dostępne są zarówno tańsze zamienniki, jak i droższe części oryginalne (OE). Wybór zależy od budżetu i preferencji.

Orientacyjne koszty: W Polsce koszt regeneracji alternatora waha się zazwyczaj od 200 do 500 zł, w zależności od modelu samochodu i zakresu uszkodzeń. Nowy zamiennik to wydatek od 400 do ponad 1000 zł, a oryginalne części (OE) mogą być znacznie droższe. Warto porównać te koszty i zastanowić się, która opcja jest dla Państwa najbardziej opłacalna w dłuższej perspektywie.
