Jak podłączyć alternator? Schemat krok po kroku i testy ładowania

W dzisiejszym artykule skupimy się na jednym z kluczowych elementów każdego pojazdu alternatorze. Przygotowałem dla Was praktyczny, szczegółowy poradnik, który krok po kroku wyjaśni, jak prawidłowo podłączyć alternator w samochodzie, ze szczególnym uwzględnieniem schematu połączeń elektrycznych. Moim celem jest pomóc Wam samodzielnie wykonać to zadanie i zapewnić poprawne działanie systemu ładowania, co jest fundamentem niezawodności pojazdu.

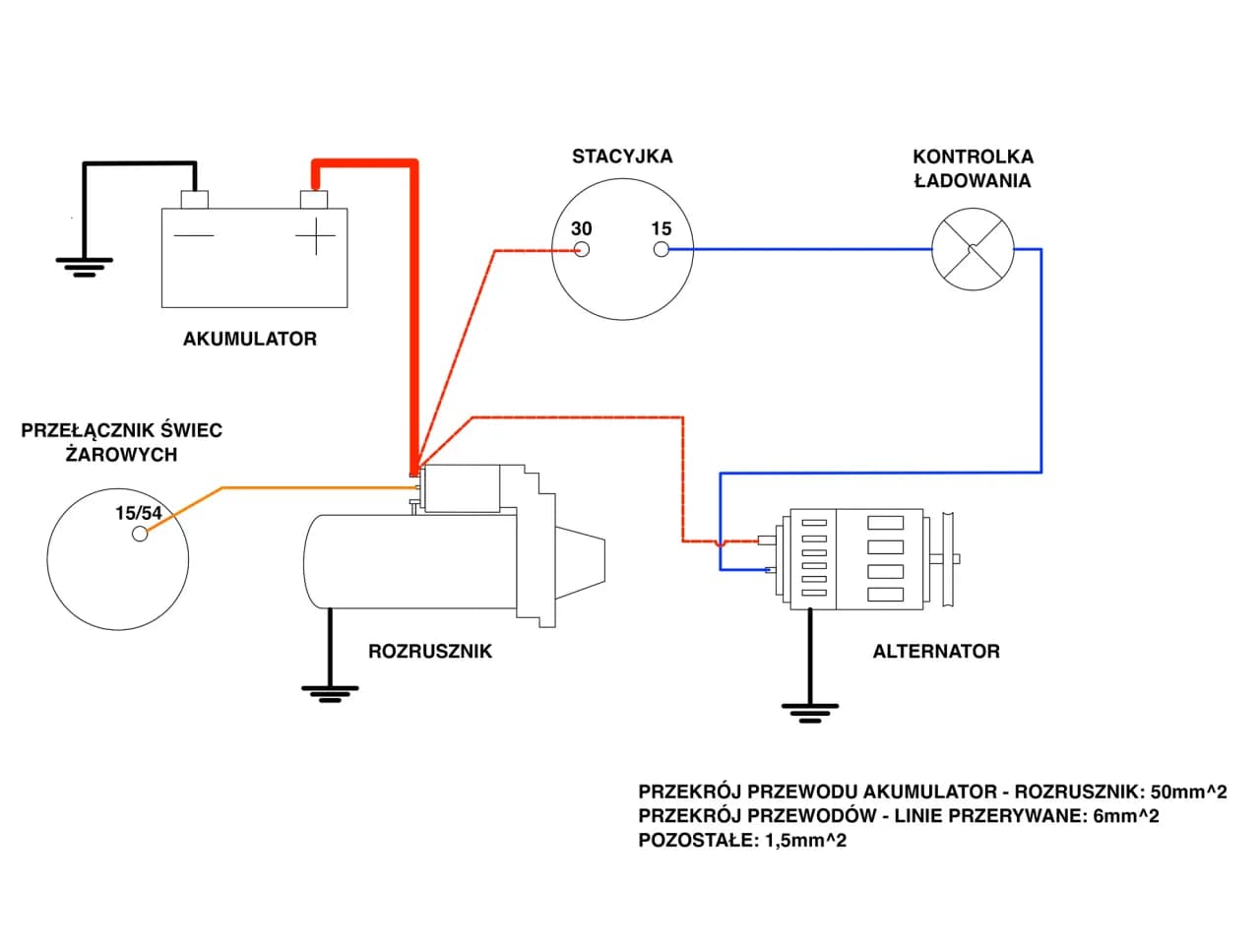

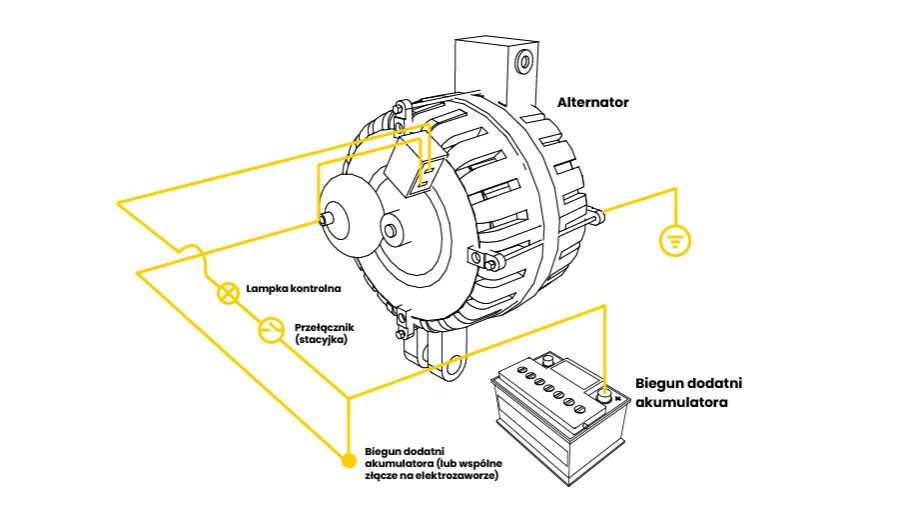

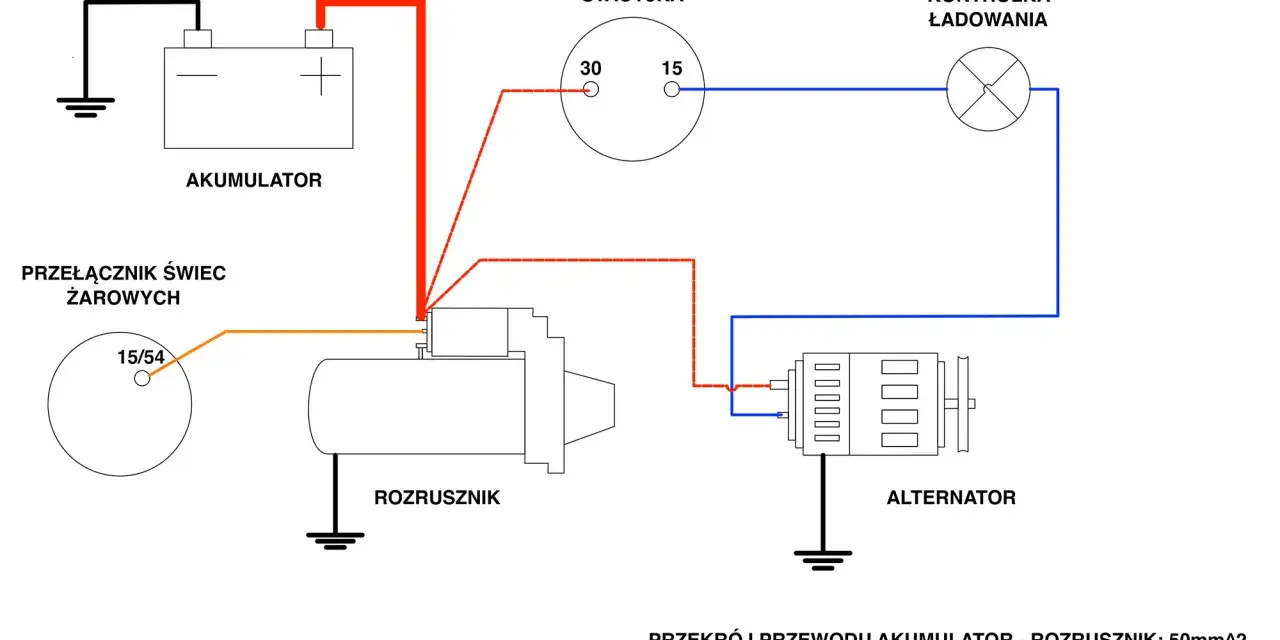

Zrozumienie schematu alternatora to podstawa

Prawidłowe podłączenie alternatora jest absolutnie krytyczne dla stabilnego funkcjonowania całej instalacji elektrycznej pojazdu. To on odpowiada za dostarczanie energii do wszystkich systemów elektrycznych podczas jazdy oraz za ładowanie akumulatora. Błędy w podłączeniu mogą prowadzić do szeregu poważnych problemów: od uszkodzenia delikatnej elektroniki samochodowej, przez niebezpieczne zwarcia, aż po całkowity brak ładowania, co w konsekwencji unieruchomi pojazd. Jako doświadczony mechanik, zawsze podkreślam, że precyzja i zrozumienie schematu to podstawa, aby uniknąć kosztownych napraw i zapewnić bezpieczeństwo na drodze.

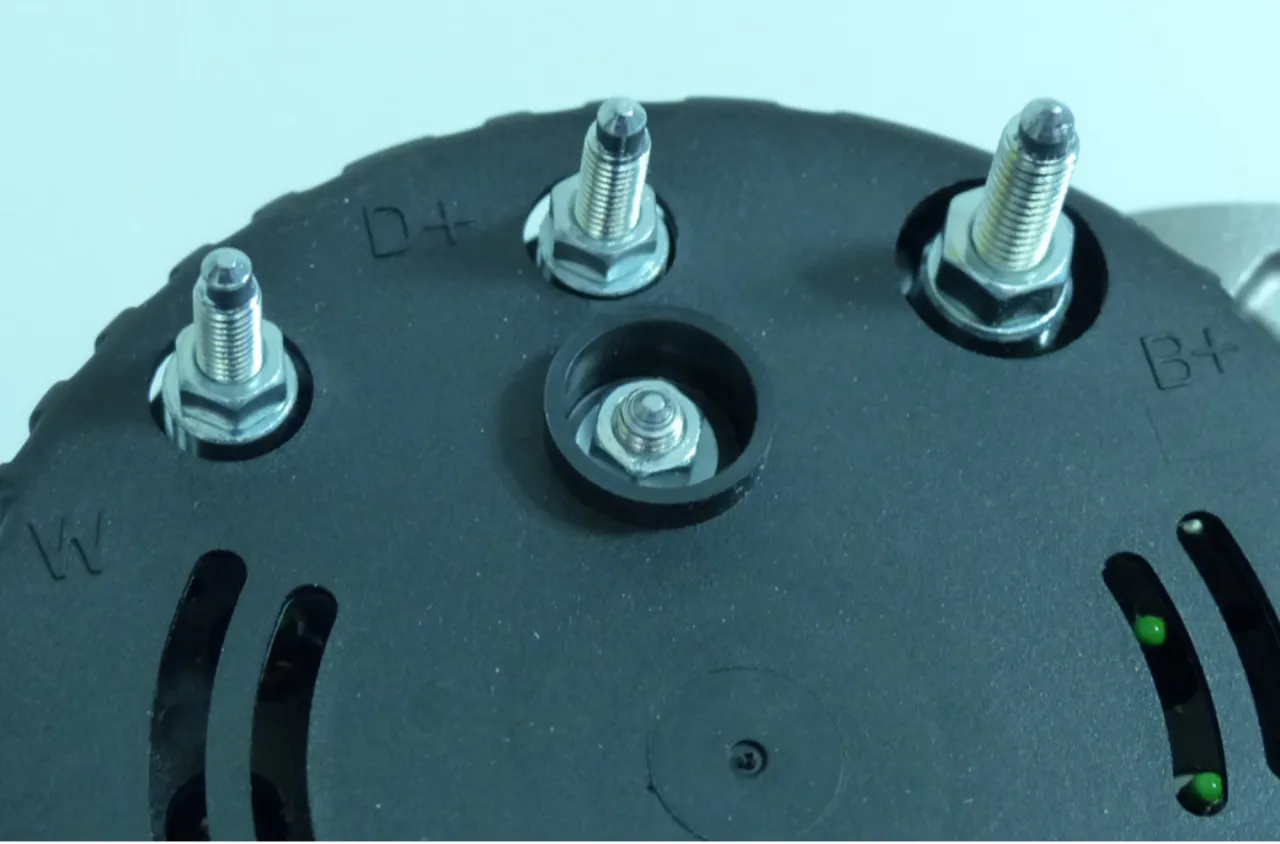

Oznaczenia na alternatorze bez tajemnic: Co oznaczają symbole B+, D+, W i Masa?

Zanim przystąpimy do podłączania, musimy dokładnie wiedzieć, co oznaczają poszczególne zaciski na alternatorze. Oto ich kluczowe funkcje:

• B+ (Battery Plus): To główny, gruby przewód prądowy. Jego zadaniem jest przesyłanie wygenerowanego przez alternator prądu bezpośrednio do akumulatora lub do rozrusznika, skąd prąd jest dalej rozprowadzany po instalacji. Musi być to połączenie solidne i czyste, zdolne do przewodzenia dużych natężeń prądu.
• D+ (Dynamo Plus lub Excitation): Ten cieńszy przewód pełni podwójną rolę. Po pierwsze, odpowiada za wzbudzenie alternatora, czyli dostarczenie początkowego prądu, który pozwoli mu zacząć generować energię. Po drugie, zasila kontrolkę ładowania na desce rozdzielczej. Jeśli kontrolka świeci się po uruchomieniu silnika, oznacza to problem z ładowaniem.
• Masa (Ground): Uziemienie alternatora jest realizowane najczęściej przez jego obudowę, która jest solidnie przykręcona do bloku silnika. Blok silnika z kolei jest połączony z ujemną klemą akumulatora. Dobre połączenie masowe jest niezbędne dla prawidłowego działania alternatora.
• W (Tachometer Output): Ten zacisk jest opcjonalny i występuje głównie w starszych modelach alternatorów, zwłaszcza w pojazdach z silnikiem Diesla lub maszynach rolniczych (np. Ursus C-360, Fiat 125p, Polonez). Podaje on sygnał do obrotomierza. W większości nowoczesnych samochodów sygnał obrotów jest pobierany z innych źródeł (np. z czujnika wału korbowego), więc zacisk W jest nieużywany.

Alternator z wbudowanym czy zewnętrznym regulatorem? Jak rozpoznać, z czym masz do czynienia?

Zrozumienie typu regulatora napięcia w alternatorze jest kluczowe dla prawidłowego podłączenia. Alternatory dzielimy na te z wbudowanym (wewnętrznym) i zewnętrznym regulatorem napięcia. W alternatorach z wbudowanym regulatorem, tak jak sama nazwa wskazuje, regulator jest integralną częścią urządzenia, często umieszczoną z tyłu, pod plastikową osłoną. Rozpoznasz go po tym, że do alternatora podłączasz zazwyczaj tylko dwa główne przewody: gruby B+ i cieńszy D+, a masa jest realizowana przez obudowę. To znacznie upraszcza schemat podłączenia. Współczesne samochody niemal wyłącznie wykorzystują alternatory z wbudowanym regulatorem, co jest dużym ułatwieniem dla każdego, kto samodzielnie zajmuje się naprawami. Alternatory z zewnętrznym regulatorem, spotykane w starszych pojazdach lub maszynach rolniczych, wymagają bardziej skomplikowanego okablowania, ponieważ regulator jest oddzielnym elementem i potrzebuje dodatkowych połączeń.

Przygotowanie do pracy z alternatorem

Przed przystąpieniem do demontażu czy montażu alternatora, warto zgromadzić niezbędne narzędzia. Odpowiednie przygotowanie to połowa sukcesu i gwarancja płynnej pracy. Z mojego doświadczenia wiem, że nic tak nie frustruje, jak brak odpowiedniego klucza w środku pracy.

• Zestaw kluczy i nasadek: Najczęściej w rozmiarach 10, 13, 15, 17, 19 mm.
• Grzechotka i przedłużki: Ułatwią dostęp do trudno dostępnych śrub.
• Multimetr (miernik uniwersalny): Niezbędny do sprawdzenia napięcia ładowania i ciągłości przewodów.
• Ściągacz do paska wielorowkowego (jeśli jest potrzebny do konkretnego modelu auta) lub odpowiednie narzędzie do luzowania napinacza.
• Szczotka druciana lub papier ścierny: Do czyszczenia styków i końcówek przewodów.
• Odtłuszczacz do styków: Zapewni lepsze przewodzenie.
• Latarka czołowa: Niezastąpiona w ciasnych i ciemnych zakamarkach komory silnika.

Bezpieczeństwo przede wszystkim: Jak uniknąć zwarcia i uszkodzenia elektroniki?

To jest absolutnie najważniejszy krok, którego nigdy nie wolno pomijać. Zanim dotkniesz jakiegokolwiek przewodu elektrycznego w okolicy alternatora, musisz bezwzględnie odłączyć ujemną klemę akumulatora. Dlaczego? Instalacja elektryczna w samochodzie jest pod napięciem, a alternator jest bezpośrednio połączony z akumulatorem. Jakakolwiek przypadkowa iskra, zwarcie narzędziem między zaciskiem B+ a masą pojazdu, może spowodować poważne konsekwencje. Ryzykujesz nie tylko uszkodzenie samego alternatora, akumulatora czy innych elementów elektroniki pojazdu, ale także pożar lub porażenie prądem. Pamiętaj: najpierw odłącz ujemną klemę, dopiero potem zabieraj się do pracy!

Inspekcja przewodów i paska: Co warto sprawdzić, zanim zamontujesz nowy alternator?

Zanim zamontujesz nowy (lub zregenerowany) alternator, poświęć chwilę na dokładną inspekcję otoczenia. To pozwoli uniknąć powtórnych problemów i zapewnić długą żywotność nowej części:

• Stan przewodów elektrycznych: Sprawdź izolację przewodów, zwłaszcza tego grubego, idącego do zacisku B+. Szukaj przetarć, pęknięć, śladów nadpalenia. Zwróć uwagę na końcówki przewodów czy nie są skorodowane, zaśniedziałe lub luźne. Czyste i solidne połączenia to podstawa.
• Stan paska wielorowkowego: Pasek napędzający alternator jest kluczowy. Sprawdź, czy nie ma na nim pęknięć, ubytków materiału, nadmiernego zużycia czy śladów oleju. Zużyty pasek może piszczeć, ślizgać się i nie przekazywać odpowiedniej mocy, co skutkuje słabym ładowaniem.
• Czystość styków: Upewnij się, że wszystkie styki na alternatorze i końcówkach przewodów są czyste i wolne od brudu, oleju czy korozji. Możesz użyć szczotki drucianej i odtłuszczacza.

Podłączanie alternatora krok po kroku

Po dokładnym przygotowaniu i sprawdzeniu wszystkich elementów, możemy przystąpić do właściwego montażu. Pierwszym krokiem jest solidne zamontowanie alternatora do bloku silnika. Upewnij się, że wszystkie śruby mocujące są dokręcone z odpowiednim momentem obrotowym. Następnie, załóż pasek wielorowkowy i prawidłowo go napnij. To niezwykle ważne! Zbyt luźny pasek będzie się ślizgał, powodując piszczenie i niewystarczające ładowanie akumulatora. Z kolei zbyt ciasny pasek nadmiernie obciąży łożyska alternatora i innych podzespołów (np. pompy wody, wspomagania), prowadząc do ich przedwczesnego zużycia. Prawidłowe napięcie paska poznasz po tym, że przy naciśnięciu palcem na jego najdłuższym odcinku ugięcie powinno wynosić około 1-1,5 cm.

Krok 2: Podłączenie głównego przewodu zasilającego (B+) najważniejsze połączenie

Teraz czas na najważniejsze połączenie elektryczne. Podłącz gruby przewód zasilający do zacisku B+ na alternatorze. Ten przewód jest odpowiedzialny za przesyłanie całego prądu ładowania z alternatora do akumulatora (lub bezpośrednio do rozrusznika, a stamtąd do akumulatora). Upewnij się, że końcówka przewodu jest idealnie czysta i wolna od korozji. Dokręć śrubę mocującą z wyczuciem, aby zapewnić solidny kontakt elektryczny, ale nie uszkodzić gwintu. Luźne połączenie może prowadzić do przegrzewania się przewodu, spadków napięcia i słabego ładowania.

Krok 3: Podłączenie przewodu wzbudzenia i kontrolki (D+) bez tego ładowanie nie ruszy

Następnie podłącz cieńszy przewód do zacisku D+. Jak już wspominałem, ten przewód pełni podwójną rolę. Po pierwsze, dostarcza niewielki prąd do uzwojenia wzbudzenia alternatora, co jest niezbędne do rozpoczęcia procesu generowania prądu. Bez tego prądu alternator po prostu nie zacznie ładować. Po drugie, ten sam przewód zasila kontrolkę ładowania na desce rozdzielczej. Jeśli kontrolka świeci się po włączeniu zapłonu, a gaśnie po uruchomieniu silnika, oznacza to, że wzbudzenie działa prawidłowo i alternator rozpoczął ładowanie. Ponownie, upewnij się, że połączenie jest czyste i pewne.

Krok 4: Zapewnienie prawidłowej masy ukryty bohater instalacji

Masa alternatora jest zazwyczaj realizowana przez jego obudowę, która jest solidnie przykręcona do bloku silnika. Blok silnika z kolei ma połączenie masowe z karoserią i ujemną klemą akumulatora. Chociaż nie podłączamy tu bezpośrednio żadnego przewodu, to jakość połączenia masowego jest krytyczna. Upewnij się, że powierzchnie styku między alternatorem a blokiem silnika są czyste i wolne od rdzy czy farby. Słabe połączenie masowe może prowadzić do niestabilnego ładowania, spadków napięcia, a nawet do uszkodzenia alternatora z powodu przegrzewania się. To często niedoceniany, ale niezwykle ważny aspekt prawidłowej instalacji.

Krok 5 (Opcjonalny): Jak i kiedy podłączyć wyjście „W” do obrotomierza?

Zacisk "W" jest rzadziej spotykany w nowoczesnych samochodach, ale jeśli pracujesz przy starszym pojeździe lub maszynie rolniczej (na przykład przy popularnej modyfikacji w Ursusie C-360, gdzie prądnicę zastępuje się alternatorem z Fiata 125p lub Poloneza), możesz go wykorzystać. Zacisk "W" podaje sygnał impulsowy, proporcjonalny do prędkości obrotowej alternatora, który jest następnie przetwarzany przez obrotomierz. Jeśli Twój pojazd ma obrotomierz analogowy, który pobiera sygnał z alternatora, podłącz do tego zacisku odpowiedni przewód. W większości współczesnych aut sygnał obrotów jest pobierany bezpośrednio z ECU lub czujnika wału korbowego, więc ten zacisk pozostaje nieużywany.

Sprawdź, czy alternator ładuje poprawnie

Po podłączeniu wszystkich przewodów i ponownym podłączeniu ujemnej klemy akumulatora, nadszedł czas na weryfikację. To kluczowy moment, który powie nam, czy nasza praca została wykonana prawidłowo. Zawsze wykonuję ten test, aby mieć pewność, że wszystko działa jak należy.

1. Uruchom silnik: Po uruchomieniu silnika, kontrolka ładowania na desce rozdzielczej powinna zgasnąć.
2. Przygotuj multimetr: Ustaw multimetr na pomiar napięcia stałego (DCV), zakres 20V.
3. Zmierz napięcie na klemach akumulatora: Przy pracującym silniku (najlepiej na wolnych obrotach), przyłóż czerwoną sondę multimetru do dodatniej klemy akumulatora, a czarną do ujemnej.
4. Odczytaj wynik: Prawidłowe napięcie ładowania w instalacji 12V powinno mieścić się w zakresie 13,8V 14,4V.
5. Interpretacja wyników:
   • Jeśli napięcie jest poniżej 13,5V (lub spada pod obciążeniem), oznacza to, że alternator nie ładuje wystarczająco.
   • Jeśli napięcie jest powyżej 14,8V, oznacza to przeładowanie, co jest równie szkodliwe dla akumulatora i może świadczyć o uszkodzeniu regulatora napięcia.

Kontrolka ładowania na desce rozdzielczej jak powinna się zachowywać?

Kontrolka ładowania na desce rozdzielczej jest Twoim pierwszym i najprostszym wskaźnikiem stanu systemu ładowania. Jej prawidłowe zachowanie jest następujące: powinna zapalić się po włączeniu zapłonu (przed uruchomieniem silnika) i zgasnąć natychmiast po uruchomieniu silnika. Jeśli kontrolka świeci się podczas jazdy, oznacza to, że alternator nie ładuje akumulatora lub robi to niewystarczająco. To sygnał, którego nie wolno ignorować może to prowadzić do rozładowania akumulatora i unieruchomienia pojazdu.

Test pod obciążeniem: Co się dzieje z napięciem po włączeniu świateł i klimatyzacji?

Diagnoza problemów po montażu alternatora

Nawet przy największej staranności, czasami po montażu alternatora pojawiają się problemy. Nie martw się, to się zdarza. Ważne, aby umieć zdiagnozować przyczynę. Jako mechanik, często spotykam się z podobnymi sytuacjami, dlatego przygotowałem listę najczęstszych usterek.

Najczęstsze przyczyny problemów z kontrolką ładowania po montażu:

• Błędne podłączenie D+: Najczęstsza przyczyna. Przewód D+ jest odpowiedzialny za wzbudzenie i kontrolkę. Jeśli jest źle podłączony, luźny lub uszkodzony, kontrolka nie zgaśnie, a alternator nie będzie ładował.
• Uszkodzony regulator napięcia: Nawet w nowym alternatorze zdarzają się wadliwe regulatory. Jeśli regulator nie działa, kontrolka może świecić się lub migać, a napięcie ładowania będzie poza normą.
• Przepalona żarówka kontrolki: W niektórych starszych autach, jeśli żarówka kontrolki ładowania jest przepalona, alternator może się nie wzbudzić i nie będzie ładował.

Brak ładowania mimo sprawnego alternatora typowe pomyłki w podłączeniu

Zdarza się, że alternator jest sprawny, a mimo to nie ma ładowania. Oto typowe błędy w podłączeniu, które mogą do tego prowadzić:

• Pomylenie B+ z D+: To bardzo poważny błąd. Podłączenie grubego przewodu zasilającego do zacisku D+ może spowodować spalenie regulatora napięcia lub diod prostowniczych.
• Słabe połączenie masowe: Jak już wspominałem, słaby kontakt obudowy alternatora z blokiem silnika (np. przez rdzę, brud, farbę) znacząco pogarsza ładowanie.
• Uszkodzony przewód B+: Gruba żyła przewodu B+ może być uszkodzona wewnętrznie (np. przerwana) lub mieć skorodowane końcówki, co uniemożliwia przepływ prądu ładowania.
• Niewłaściwe napięcie paska: Zbyt luźny pasek będzie się ślizgał, co objawi się piszczeniem i brakiem efektywnego ładowania. Zbyt ciasny pasek obciąża łożyska, ale również może wpływać na pracę.

Nowoczesne auta i problemy z ECU: Dlaczego nowy alternator może nie współpracować z komputerem?

Współczesne samochody to skomplikowane systemy, a alternator często komunikuje się z komputerem pokładowym (ECU). W niektórych, zwłaszcza nowszych pojazdach, po wymianie alternatora może być wymagana jego "adaptacja" lub "kodowanie" za pomocą specjalistycznego oprogramowania diagnostycznego. ECU musi "poznać" nowy alternator, aby prawidłowo nim zarządzać. Ponadto, nieoryginalne (zamiennikowe) regulatory napięcia mogą być niekompatybilne z systemem komunikacji pojazdu, co prowadzi do błędów, nieprawidłowego ładowania, a nawet świecącej się kontrolki, mimo że alternator mechanicznie jest sprawny. W takich przypadkach zalecam konsultację z serwisem lub użycie oryginalnych części.

Przeczytaj również: Alternator do C-360: Z jakiego auta i jak go zamontować?

Piszczący pasek lub dziwne hałasy po wymianie co to oznacza?

Jeśli po wymianie alternatora słyszysz piszczenie paska lub inne dziwne hałasy, to sygnał, że coś jest nie tak. Piszczący pasek najczęściej oznacza, że jest zbyt luźny i ślizga się po kole pasowym alternatora, jest zużyty (stwardniały, spękany) lub zaolejony. Czasami wystarczy go odpowiednio napiąć lub wymienić. Inne dziwne hałasy, takie jak stukanie, zgrzytanie czy szum, mogą wskazywać na: uszkodzone łożyska alternatora (nawet w nowej części zdarzają się wady fabryczne), niewłaściwy montaż (alternator jest krzywo zamontowany) lub problem z innymi elementami układu napędu paska (np. rolkami prowadzącymi, napinaczem). Warto to jak najszybciej sprawdzić, aby uniknąć poważniejszych uszkodzeń.
